FP-TB-1

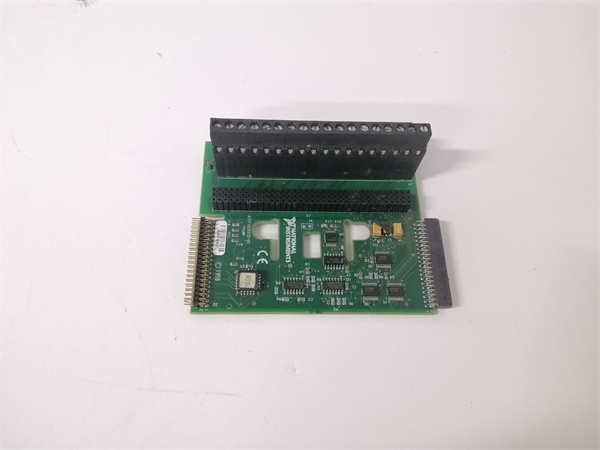

NI FP-TB-1 是美国国家仪器（National Instruments, NI）公司生产的一款通用接线端子板。它是专为CompactFieldPoint分布式I/O系统设计的可插拔式接线附件，为核心I/O模块提供坚固、可靠的螺丝端子接口，简化现场布线，并提供基本的信号保护功能。

应用场景

在一个水处理厂的分布式监控系统中，多个 NI CompactFieldPoint 控制器被部署在滤池、加药间等现场站点，用于采集水质参数和设备状态。每个控制器上都插满了各种C系列I/O模块（如模拟量输入、数字量输入输出等）。如果直接将纤细的现场导线焊接到I/O模块自带的连接器上，不仅施工困难、容易接触不良，而且在维护时极易损坏模块。此时，NI FP-TB-1 端子板的作用至关重要。它被直接插在I/O模块的前端，提供了坚固的螺丝端子接口。施工人员可以轻松地将来自pH计、流量计、液位开关的电缆牢固地拧在端子上，实现了从脆弱现场线缆到坚固工业I/O模块之间的可靠过渡，大大提升了系统的可维护性和可靠性。

核心参数速览

技术原理与创新价值

创新点1：模块化可插拔设计，提升可维护性。FP-TB-1 的核心价值在于其创新的接口转换角色。它一端是与I/O模块匹配的高密度、易损坏的板对板连接器，另一端是坚固耐用、适合现场反复接线的螺丝端子。当需要更换或维修I/O模块时，只需拧松现场导线，拔下整个 FP-TB-1 端子板（连同模块），然后更换新模块即可。这完全避免了现场导线与I/O模块的直接焊接或硬连接，保护了昂贵的核心模块，极大降低了维护成本和错误风险。创新点2：集成式物理结构与标识管理。该端子板采用一体化结构，将所有16个通道的端子集成在一个紧凑的单元内，并提供了清晰的通道编号标签区域。这种设计不仅节省了控制柜内的空间，更重要的是，它使得布线非常整洁规范，便于后续的查线、调试和故障排查，提升了整个系统的工程质量。创新点3：基本的电气保护与噪声抑制。虽然 FP-TB-1 是通用型端子板，但其设计通常考虑了工业环境的基本需求，如提供了一定的应变消除能力，并可能包含基础的滤波或隔离措施（取决于具体型号），有助于减少噪声干扰，为信号完整性提供初步保障。

应用案例与行业价值

在一座大型桥梁结构健康监测系统中，工程师使用基于 NI CompactFieldPoint 的数据采集站来收集分布在桥体各处的振动传感器（加速度计）和应变片的数据。每个采集站都配备了模拟输入模块和对应的 NI FP-TB-1 端子板。传感器信号线被牢固地接在端子板上。项目负责人反馈：“使用 FP-TB-1 端子板后，我们的现场接线效率提高了至少50%。更重要的是，去年在一次雷击浪涌导致一个模拟输入模块损坏后，我们仅用几分钟就完成了模块和端子板的一体更换，所有接线原封不动，系统迅速恢复，避免了宝贵数据的丢失。” 这充分体现了该配件在提升工程效率、降低全生命周期成本方面的重要价值。

相关产品组合方案

1. 1.NI cFP-2020 控制器： CompactFieldPoint系列的核心控制器，是系统的运算大脑。

2. 2.NI 9205： C系列模拟电压输入模块，是常与 FP-TB-1 配合使用的高精度采集卡。

3. 3.NI 9472： C系列数字量输出模块，用于驱动继电器等，同样需要端子板进行现场接线。

4. 4.NI 9934： 另一种类型的C系列端子板（如带热插拔功能的），满足不同需求。

5. 5.NI 9166： 用于PC的C系列模块载板，可在实验室环境中与 FP-TB-1 配合使用进行原型开发。

6. 6.NI SCC系列端子板： 用于NI的SCC和SCXI系统，体现了NI在信号连接方面的模块化设计哲学。

7. 7.NI LabVIEW软件： 用于对CompactFieldPoint系统进行编程、数据采集和显示的图形化开发环境。

安装维护与全周期支持

NI FP-TB-1 的安装非常简单。首先，将其对准兼容的C系列I/O模块前端的连接器，平稳用力推入直至卡扣锁紧。然后，根据接线图将现场导线的线头剥去适当长度，插入对应的端子孔内，并使用螺丝刀以建议的扭矩（如0.5-0.6 N·m）拧紧。务必在端子上标记或利用板载标签区域清晰标识每根线的用途。
