PPT VISION 661-0337 PPT5200

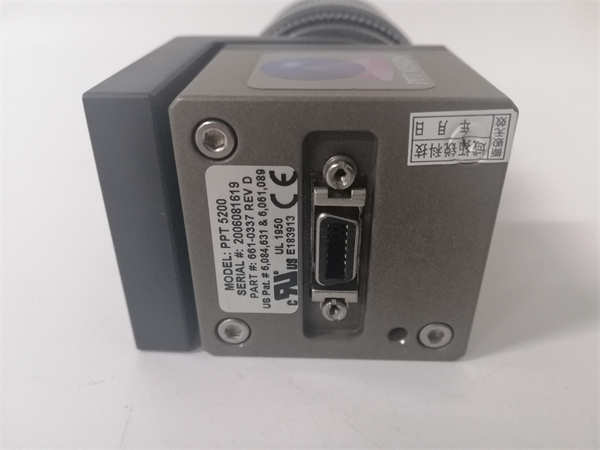

PPT VISION 661-0337 PPT5200 是PPT VISION公司（现已成为邦纳工程国际的一部分）生产的一款高性能智能视觉传感器或视觉处理器模块。它属于PPT5200系列，是一个集成了图像传感器、处理器、内存和通信接口的一体化智能相机，专为执行复杂的工业图像处理任务而设计，如定位、测量、计数、字符识别（OCR/OCV）和缺陷检测。

应用场景

在一条高速电子元件贴装生产线上，需要确保微小的芯片在焊接到电路板之前，其方向和引脚没有缺陷。PPT VISION 661-0337 PPT5200 智能相机被精确固定在送料器上方。当吸嘴拾取起一个芯片时，会瞬间经过相机的视野。PPT5200 在极短时间内完成图像采集，并立即运行预设的视觉程序：首先进行高精度定位，确认芯片角度是否准确；然后进行测量，检查引脚间距是否符合标准；最后进行缺陷检测，排查引脚是否存在弯曲或断裂。所有判断在毫秒内完成，并将结果（通过/不通过）通过I/O口或网络发送给PLC，控制机械手放下或丢弃该芯片，从而保证了最终产品的焊接质量和可靠性。

核心参数速览

技术原理与创新价值

创新点1：一体化集成与简化部署。PPT5200 将图像采集、处理和分析功能集成在一个紧凑的工业外壳内，与传统“相机+电脑+采集卡”的复杂方案相比，大大简化了系统架构。这种一体化设计降低了体积、成本和布线复杂性，使机器视觉技术的应用门槛显著降低，更易于集成到现有的自动化设备中。创新点2：强大的视觉工具库与易用性。该智能相机内置了经过优化的视觉算法工具库，包括斑点分析、边缘检测、图案匹配、OCR/OCV、卡尺测量等。用户无需编写复杂的代码，只需通过PPT VISION提供的图形化配置软件（如Impact™），通过拖放和参数设置即可快速构建出强大的视觉应用，极大地缩短了开发和调试周期。创新点3：可靠的工业级性能。PPT5200 专为工厂环境设计，具有坚固的外壳，能够承受振动、冲击以及一定的温度变化。其快速的处理速度满足了高速生产线的节拍要求。集成的I/O和通信接口使其能够与PLC、机器人等自动化设备无缝对接，实时传递检测结果和控制命令，形成一个完整的闭环控制系统。

应用案例与行业价值

在一家汽车零部件供应商的工厂中，需要对发动机连杆上的二维码进行读取，以便进行全生命周期追溯。传统的人工记录效率低、易出错。项目引入了 PPT VISION 661-0337 PPT5200 智能相机系统。相机被安装在传送带上方，每当一个连杆经过时，由光电传感器触发 PPT5200 进行拍照，并立即执行二维码读取算法。读取到的数据通过以太网发送到上位数据库进行记录。项目实施后，实现了100%的读取率和零差错，生产效率提升了30%。质量经理评价：“PPT5200 系统非常稳定，即使在连杆表面有少量油污的情况下，其强大的算法也能稳定读取。图形化界面让我们的工程师能快速掌握并自行维护。”

相关产品组合方案

1. 1.PPT VISION 透镜： 需要搭配不同焦距的C口或CS口镜头来获得合适的视野。

2. 2.LED环形光源或条形光源： 为检测目标提供稳定、均匀的照明，是视觉系统成败的关键。

3. 3.PPT VISION 通信电缆： 如以太网线，用于连接相机与配置电脑或网络。

4. 4.PPT VISION I/O 电缆： 用于连接触发传感器和输出结果至PLC。

5. 5.安装支架： 用于将相机牢固地固定在机械结构上。

6. 6.邦纳 P4视觉传感器： 邦纳旗下的其他视觉产品线，可能作为更新或补充选择。

7. 7.Cognex In-Sight / Keyence CV系列： 市场上其他主流的智能相机品牌，是 PPT5200 的直接竞争对手。

安装维护与全周期支持

PPT VISION 661-0337 PPT5200 的安装包括机械固定（使用支架）、电气连接（电源、I/O线、通信线）和光学调整（安装镜头、调整焦距和光圈）。配置需使用专用的软件（如Impact™）通过以太网或串口连接到相机，进行视觉工具的添加和参数设置。日常维护主要是保持相机镜头的清洁，定期检查固定件是否松动，并确保光源亮度没有明显衰减。
