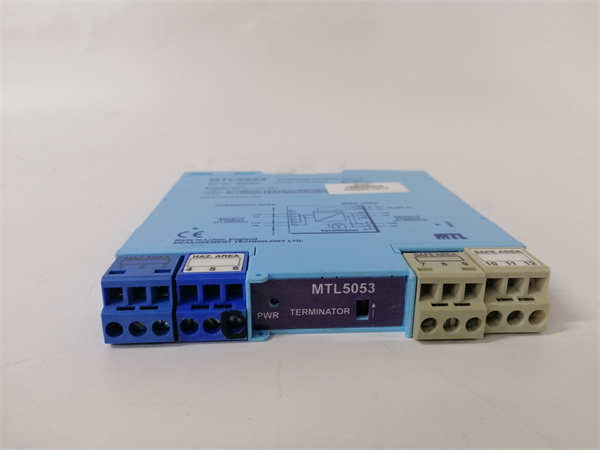

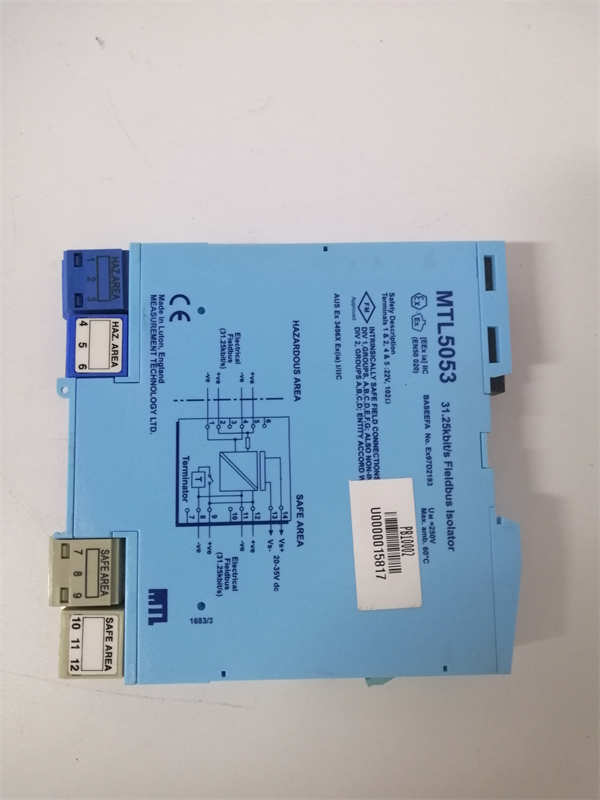

MTL5053 MTL

MTL 5053 是MTL公司（现属于英国邦纳罗集团）生产的一款经典齐纳式安全栅。它是一种用于本质安全防爆系统的关键保护器件，安装于安全区（如控制室）与危险区（如生产现场）之间，通过限制通往危险现场的电能量，防止潜在的电火花或热效应点燃爆炸性环境，从而确保人员和设备的安全。

应用场景

在化工厂的罐区，需要实时监测储罐的液位。安装在罐顶（属于危险区域）的液位变送器输出4-20mA信号，而信号接收端DCS系统位于安全区的控制室。连接两者的信号电缆会穿越危险区与安全区的边界。如果没有 MTL 5053 安全栅，一旦控制室侧的电源或信号线路发生故障，异常的高电压或大电流可能沿着电缆窜入危险区，在变送器接线端产生足以引燃可燃气体的电火花。MTL 5053 被精确地安装在这个边界上，它如同一个“能量守门员”，确保在任何故障情况下，输往现场的能量都被限制在安全水平以下，从根本上杜绝了引爆风险。

核心参数速览

技术原理与创新价值

创新点1：基于齐纳二极管的核心限压限流原理。MTL5053 的核心是高质量的齐纳二极管和限流电阻组成的网络。在正常工作时，它们对信号传输的影响极小。当来自安全区的电压异常升高并超过齐纳二极管的击穿电压时，二极管会迅速导通，将电压钳位在安全值；同时，限流电阻会确保短路电流被限制在安全值以下。这种简单而坚固的被动式设计，提供了极高的可靠性。创新点2：符合最高等级的本质安全标准。MTL5053 通常被认证为“ia”等级，这是本质安全的最高级别。这意味着即使安全栅内部发生两个独立的元件故障，其仍然能保持安全功能。这种“故障安全”的设计理念，使其能够应用于最危险的0区（爆炸性环境持续或长期存在），为最苛刻的应用场景提供了安全保障。创新点3：紧凑与模块化的工业设计。作为MTL 5000系列的一员，5053 采用模块化设计，可以高密度地安装在标准的导轨或机架上，节省控制柜空间。其结构坚固，接线清晰，便于安装和维护。虽然需要可靠接地，但其本身无需外部供电，简化了系统布线。

应用案例与行业价值

在某天然气净化厂的装置中，大量用于测量压力、流量和温度的变送器位于潜在的爆炸性环境。该厂在其中央控制室的DCS机柜内，为每一个通往现场的回路上都配备了 MTL5053 安全栅。在一次因电源模块故障导致的机柜侧信号线短路事故中，正是这些 MTL5053 安全栅有效限制了窜向现场的能量，避免了可能引发的严重事故。工厂的安全工程师评价：“MTL5053 是我们安全仪表系统中最让人放心的环节之一。它的设计非常经典，性能稳定，为我们通过安全审计和保障安全生产提供了坚实的基础。”

相关产品组合方案

1. 1.MTL5045： 用于数字量输入（如触点）的齐纳安全栅。

2. 2.MTL5046： 用于数字量输出（如驱动继电器）的齐纳安全栅。

3. 3.MTL5541： 隔离式安全栅，提供信号隔离功能，且不要求本安端接地。

4. 4.MTL777系列： MTL的隔离栅产品线，功能更丰富，如为现场变送器配电。

5. 5.MTL5000系列基座/导轨： 用于安装多个 MTL5053 等安全栅模块。

6. 6.MTL4500系列： 另一款经典的齐纳安全栅系列。

7. 7.Pepperl+Fuchs K-System： 其他品牌（如倍加福）的齐纳安全栅系统，是市场常见选择。

安装维护与全周期支持

MTL5053 的安装必须严格遵守防爆规范。其核心要求是必须有非常可靠的低阻抗接地（通常要求接地电阻小于1欧姆），因为齐纳栅在动作时会将故障电流导向大地。安装时，需将其卡入专用导轨，正确连接安全区侧（来自DCS/PLC）和危险区侧（通往现场变送器）的线路，并确保接地牢固。日常维护主要是定期检查接地电阻的可靠性，并目视检查模块有无物理损坏。
