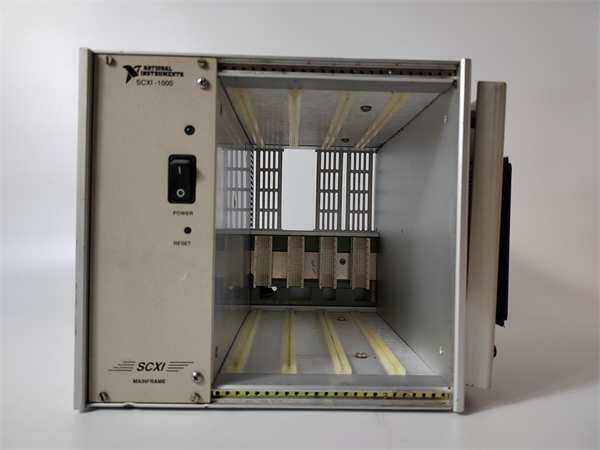

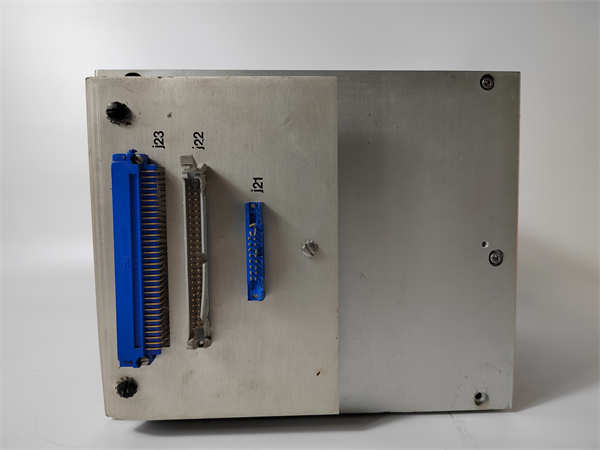

NI SCXI-1000

NI SCXI-1000 是来自美国国家仪器（National Instruments, NI）的一款4槽紧凑型信号调理机箱。该机箱是NI SCXI（Signal Conditioning eXtensions for Instrumentation）平台的核心组件，专为容纳和连接各种SCXI信号调理模块而设计，为高精度、多通道的数据采集系统提供坚固的硬件平台和集中的电源管理。

应用场景：

在华东某高校的汽车工程实验室，研究人员需要同时采集一台发动机试验台架上的数十个测点信号，包括热电偶测量的缸体温度、应变片测量的扭矩振动以及压力传感器信号。这些信号幅度小、易受干扰且类型各异。他们采用NI SCXI-1000 机箱，搭配SCXI-1102（多功能模拟输入模块）进行电压信号放大与滤波，SCXI-1125（应变调理模块）处理应变片信号，并通过PXI/PCI接口卡与上位机连接。SCXI-1000 的金属屏蔽结构和集中供电，为这些敏感的模拟信号提供了一个“洁净”的环境，确保了测量数据的准确性和可靠性，为发动机性能研究提供了高质量的数据基础。

核心参数速览：

技术原理与创新价值：

创新点1：模块化架构与集中式电源管理。NI SCXI-1000 的核心价值在于其模块化理念。它提供了一个标准化的4槽平台，用户可以根据测量需求（如热电偶、应变片、高压、隔离）灵活选择并插入相应的SCXI调理模块。机箱内部集成了高效、低噪声的电源，为所有模块提供稳定、洁净的电力，避免了为每个模块单独配置外部电源的繁琐和潜在噪声干扰，极大地简化了系统集成。 创新点2：卓越的信号完整性与同步能力。机箱采用全金属结构，构成了一个有效的法拉第笼，能够屏蔽外部电磁干扰，为微弱的传感器信号提供保护。同时，机箱背板集成了模拟总线和数字触发总线。模拟总线允许模块间共享模拟信号，实现复杂信号路由；触发总线则确保了多个模块能够基于同一触发事件精确同步开始采集或输出，对于多通道协同测量至关重要。 创新点3：系统集成与可扩展性。SCXI-1000 并非独立设备，它通过专用的电缆和接口卡（如SCXI-1200系列）与计算机（通常是带有PXI/PCI插槽的工控机或PXI机箱）连接。这种架构将高精度的模拟信号调理前端与基于计算机的灵活数据处理和分析能力完美结合，构建了高性能的测量系统。4槽的设计在紧凑性和扩展性之间取得了良好平衡，适合中小规模但要求较高的测量应用。

应用案例与行业价值：

在西南一家飞机制造公司的结构强度测试实验中，需要对机翼模型上下表面数百个点的应变和位移进行同步测量。测试团队使用多个NI SCXI-1000 机箱，每个机箱配备多块SCXI-1125应变调理模块和SCXI-1531加速度计信号调理模块，通过触发总线实现所有通道的严格同步采集。项目负责人表示：“SCXI-1000机箱的稳定性和屏蔽效果非常出色，即使在大型液压作动器工作的强干扰环境下，也能捕获到清晰、无噪声的应变数据。其模块化设计让我们能根据每个测试点的传感器类型灵活配置，大大提升了测试准备的效率和灵活性。” 此案例彰显了SCXI-1000在高端科研与工业测试中，对保证数据质量、实现复杂同步测量方面的关键作用。

相关产品组合方案：

· 各类SCXI信号调理模块：如SCXI-1102（通用模拟输入）、SCXI-1125（应变调理）、SCXI-1115（热电偶调理），是插入机箱实现具体功能的核心。

· SCXI-1200系列接口卡：如PXI-1200或PCI-1200，安装在计算机中，通过电缆连接SCXI-1000，实现通信与控制。

· NI DAQmx驱动软件及LabVIEW：用于配置硬件、编写采集程序并进行数据分析与显示。

· SCXI-130x系列接线端子模块：为SCXI调理模块提供方便、可靠的现场接线接口。

· SCXI-1349等机架安装套件：用于将SCXI-1000安装到标准19英寸机柜中。

· 其他尺寸SCXI机箱：如SCXI-1001（1槽）或更大槽数的机箱，满足不同通道数需求。

安装维护与全周期支持：

NI SCXI-1000 的安装包括几个步骤：首先确定安装方式（台式或机架式），然后将其稳固放置。将选好的SCXI模块依次插入空槽位，确保插接牢固。使用专用电缆将机箱与计算机内的SCXI接口卡连接。最后，连接机箱的交流电源线。上电后，需在NI MAX（Measurement & Automation Explorer）软件中识别和配置硬件。
