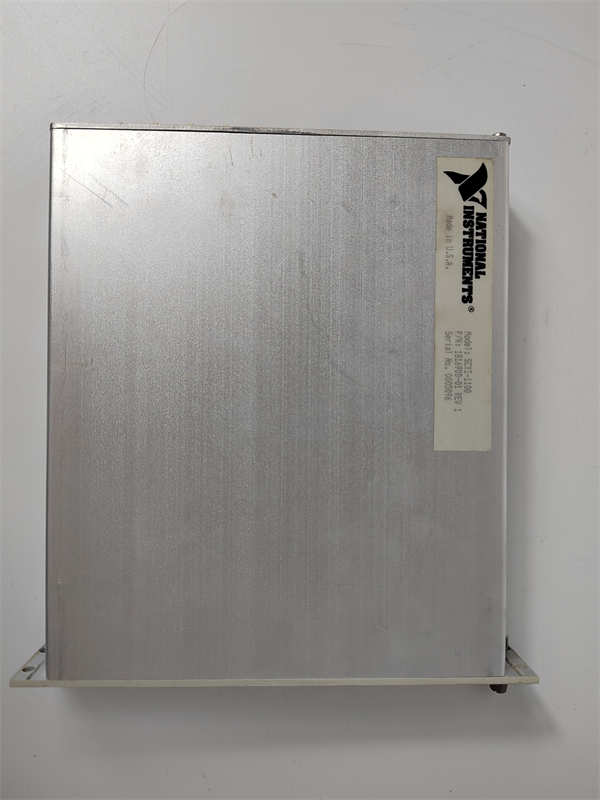

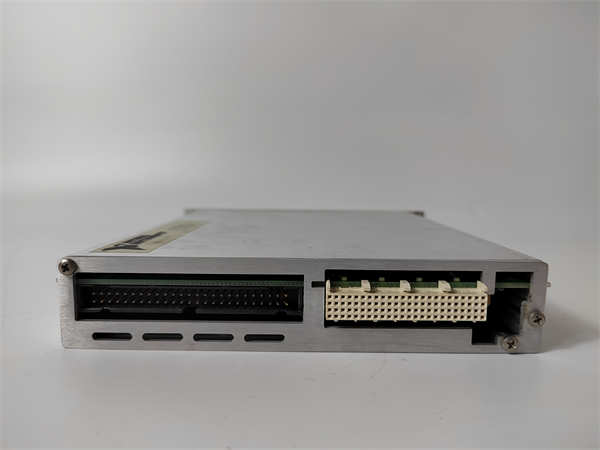

NI SCXI-1100

NI SCXI-1100 是来自美国国家仪器（National Instruments, NI）的一款高性能32通道模拟输入信号调理模块。该模块是NI SCXI（Signal Conditioning eXtensions for Instrumentation）平台的核心组件，专用于为多通道数据采集系统提供信号放大、滤波和隔离调理功能。

应用场景：

在华北某风电场齿轮箱故障诊断实验室，研究人员需要同时对齿轮箱运行时的32个不同位置的振动加速度信号进行高精度采集分析。这些来自ICP型加速度计的原始信号非常微弱（mV级别），且易受现场电磁干扰。他们采用NI SCXI-1100 模块，安装在SCXI-1000机箱中。SCXI-1100 为每个通道提供了可编程增益（最高200倍）将信号放大到最佳测量范围，并利用其可配置的低通滤波器有效滤除高频噪声。通过SCXI-1200接口卡与计算机连接，系统成功捕获了清晰的齿轮啮合振动波形，为准确诊断早期故障特征提供了关键数据支撑，体现了其在精密测量中的核心价值。

核心参数速览：

技术原理与创新价值：

创新点1：高密度通道与可编程信号调理。NI SCXI-1100 的核心优势在于其在单模块上集成了32个模拟输入通道，并赋予每个通道独立的可编程增益和滤波器设置。用户可以通过软件（如NI-DAQmx）为不同幅度的输入信号（从微弱的热电偶电压到较高的传感器输出）分配合适的增益（1至200倍），使其匹配后端模数转换器（ADC）的量程，从而充分利用ADC的分辨率，实现高精度测量。同时，可配置的低通滤波器能有效抑制高频噪声和防止信号混叠。 创新点2：灵活的输入配置与系统集成。模块支持软件选择单端（32通道）或差分（16通道）输入模式。单端模式适用于通道数密集且共地良好的应用，而差分模式则能更好地抑制共模噪声，适用于长线传输或恶劣环境。模块通过SCXI机箱背板与系统通信并获取电源，通过前端68针连接器与专用的接线端子块（如SCXI-1303）连接，实现了信号调理前端与现场接线的标准化和模块化分离，便于布线和维护。 创新点3：为高精度测量优化的架构。SCXI-1100 的设计重点在于保证信号完整性。其精密的放大器和滤波器电路旨在提供低噪声、低漂移的性能。虽然通道间不隔离，但模块与计算机系统之间通过SCXI机箱背板实现了隔离，减少了地环路干扰的风险。这种设计在成本、通道密度和性能之间取得了优异平衡，非常适合需要多通道高精度动态信号采集的应用，如振动、声音、应变测量等。

应用案例与行业价值：

在华东某汽车零部件企业的产品质检线上，需要对发动机支架的疲劳寿命进行测试。测试系统需要同时监测32个应变片的微应变信号（µε）。项目采用NI SCXI-1100 模块对接入的应变片信号进行放大和调理，然后由高分辨率的PXIe采集卡进行数字化。质量工程师反馈：“SCXI-1100 的增益可调功能让我们能精确测量从几十到数千微应变的宽范围信号，其滤波器有效去除了液压系统带来的干扰。32通道的密度使得我们能在单个模块上完成整个支架的全面应变监测，测试数据重复性好，为我们改进产品设计提供了可靠依据。” 此案例凸显了SCXI-1100在提升产品质量验证效率和可靠性方面的直接价值。

相关产品组合方案：

· NI SCXI-1000/1001 机箱：4槽或1槽机箱，为SCXI-1100模块提供安装平台、电源和系统连接。

· NI SCXI-1200 系列接口卡（如PXI-1200）：安装在计算机中，通过电缆连接SCXI机箱，实现通信与控制。

· NI SCXI-1303 接线端子块：68针至螺丝端子的转接模块，为SCXI-1100提供方便、可靠的现场接线接口。

· NI PXIe/PXI 高分辨率DAQ卡：如PXIe-4330（用于桥路测量），与SCXI-1100配合实现高精度采集。

· NI DAQmx 驱动软件及LabVIEW/TestStand：用于硬件配置、数据采集程序开发与自动化测试序列执行。

· 其他SCXI调理模块：如SCXI-1125（专用于应变片的全功能调理），可根据信号类型选择更专用的模块。

安装维护与全周期支持：

NI SCXI-1100 的安装需先将其稳固插入SCXI机箱（如SCXI-1000）的空闲槽位。然后将对应的接线端子块（如SCXI-1303）安装到模块前端并锁紧。现场信号电缆连接至端子块的螺丝端子。硬件连接完成后，需在NI的MAX（Measurement & Automation Explorer）软件中识别硬件，并在DAQmx中配置每个通道的增益、滤波器和输入模式（单端/差分）。
