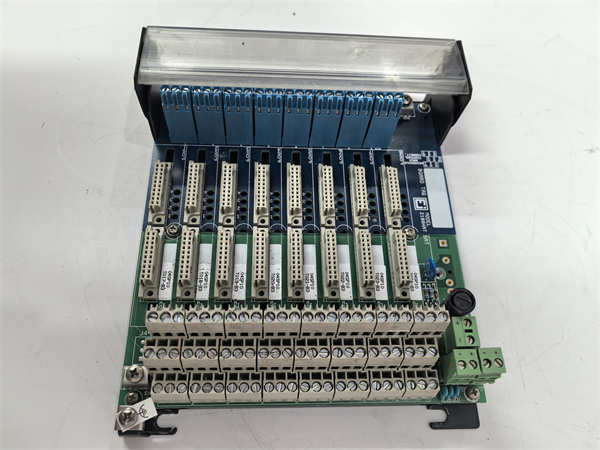

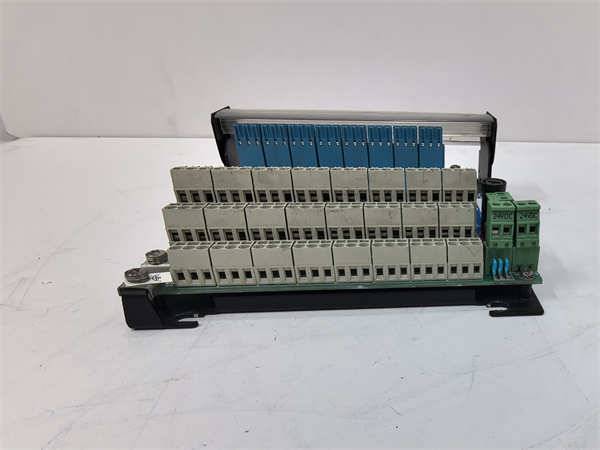

PEPPERL+FUCHS 2108HAT

PEPPERL+FUCHS 2108HAT 是倍加福（Pepperl+Fuchs）公司生产的一款支持HART协议的隔离式安全栅。该产品属于本质安全防爆和信号调理设备类别，专为连接危险区域的HART智能变送器与非危险区的控制系统而设计，实现信号隔离、能量限制和HART数字通信的双向传输。

应用场景：

在华东地区某大型炼油厂的加氢裂化装置中，大量智能压力变送器和温度变送器（带HART协议）安装在防爆区域，用于监测反应器关键参数。传统方案需要额外的HART调制解调器，系统复杂。项目采用 PEPPERL+FUCHS 2108HAT HART安全栅，直接安装在控制室机柜内。它不仅为现场变送器提供本安电源和4-20mA信号隔离，更允许DCS系统通过HART协议直接读取变送器的设备状态、诊断信息及进行远程参数配置。在一次预防性维护中，工程师通过 2108HAT 安全栅远程读取到一台关键压力变送器的“传感器微漏”预警信息，及时安排计划性更换，避免了非计划停车，单次节约停产损失超百万元。

核心参数速览：

技术原理与创新价值：

创新点1：HART信号透明传输与本质安全技术的融合。2108HAT 的核心创新在于其内部集成了HART信号调制解调电路。它能够将控制系统侧发出的HART FSK（频移键控）数字信号（1200Hz/2200Hz）耦合到4-20mA模拟回路上，并无损地传输至危险区的智能变送器；同时，也能将变送器的HART响应信号从现场侧提取并传输回控制系统。整个过程在严格的本质安全限能保护下进行，既实现了智能设备的数字化管理，又确保了防爆安全。 创新点2：高精度信号调理与增强的系统集成性。该安全栅采用高精度的模数转换和信号调理技术，确保4-20mA模拟信号的测量和控制精度（通常≤0.1%）。其“透明”的HART传输特性意味着它无需特殊配置，即可与任何支持HART的主设备（如DCS、AMS资产管理系统）兼容。这极大简化了系统架构，省去了外置HART调制解调器，降低了成本，提高了可靠性。 创新点3：紧凑设计与便捷的运维诊断。2108HAT 采用倍加福成熟的K-SYSTEM设计，模块宽度窄，支持高密度DIN导轨安装，节省空间。其前端通常配有LED状态指示灯，可快速诊断电源、通信状态。模块化设计支持热插拔更换（在安全前提下），极大方便了维护工作。通过与之配套的组态软件（如PACTware），还可以对安全栅本身进行参数设置和诊断。

应用案例与行业价值：

案例一：化工企业智能设备资产管理 华南某大型乙烯工厂实施设备资产管理体系（EAM），需要对全厂数千台HART智能仪表进行状态监测和预测性维护。项目大规模采用 PEPPERL+FUCHS 2108HAT 安全栅替换传统安全栅。工程师通过中央资产管理系统（AMS），无需亲临危险现场，即可定期巡检所有智能变送器的仪表状态、校验周期、环境温度等诊断信息。系统成功预警了多起仪表导压管微堵和膜片异常，将维护模式从事后维修转变为预测性维护，仪表平均故障间隔时间（MTBF）提升约30%，维护成本显著降低。 案例二：制药行业合规性与数据完整性 华东某制药企业新建的原料药车间需符合FDA 21 CFR Part 11电子记录规范。其反应釜的压力、温度等关键工艺参数（CPP）的测量必须确保数据完整性和可追溯性。选用 2108HAT HART安全栅后，不仅保证了本安防爆安全，其HART功能还允许质量部门远程、无扰地核对现场智能变送器的量程、单位等组态信息，确保与批生产记录（BPR）一致，满足了严格的审计追踪要求，顺利通过GMP认证。

相关产品组合方案：

1. P+F 2108系列其他型号：如2108B（基础型隔离栅）、2108F（频率输入）等，构成完整信号调理方案。

2. P+F K-SYSTEM 安装底座和电源：如KFD2-BRACKET 安装板、KFD2-PS 系统电源，用于模块集成供电。

3. HART智能现场仪表：如P+F 或其他品牌的HART压力/温度变送器，与 2108HAT 配套使用。

4. DCS/PLC系统HART I/O卡件：或通用DI卡配合HART调制解调器，作为控制系统侧接口。

5. 资产管理系统（AMS）：如Emerson AMS Device Manager、Siemens PDM，通过 2108HAT 管理现场设备。

6. HART手操器/通信器：用于现场或控制室对设备进行手持式组态。

7. PACTware 等通用组态软件：用于对 2108HAT 本身进行配置（如设置故障状态下的输出值）。

安装维护与全周期支持：

2108HAT 安全栅必须安装在安全区的控制柜内，卡装于35mm标准DIN导轨。接线需严格区分现场侧（危险区）和系统侧（安全区），并确保接地可靠。HART通信对回路电阻有要求，需确保整个环路的电阻（包括安全栅、线缆、控制器输入阻抗）在HART协议允许的范围内（通常230-1100Ω）。 日常维护主要是观察模块指示灯状态，定期通过AMS系统检查HART通信质量。若需更换模块，应记录原模块的跳线设置（如故障电流方向），并在新模块上正确恢复。
