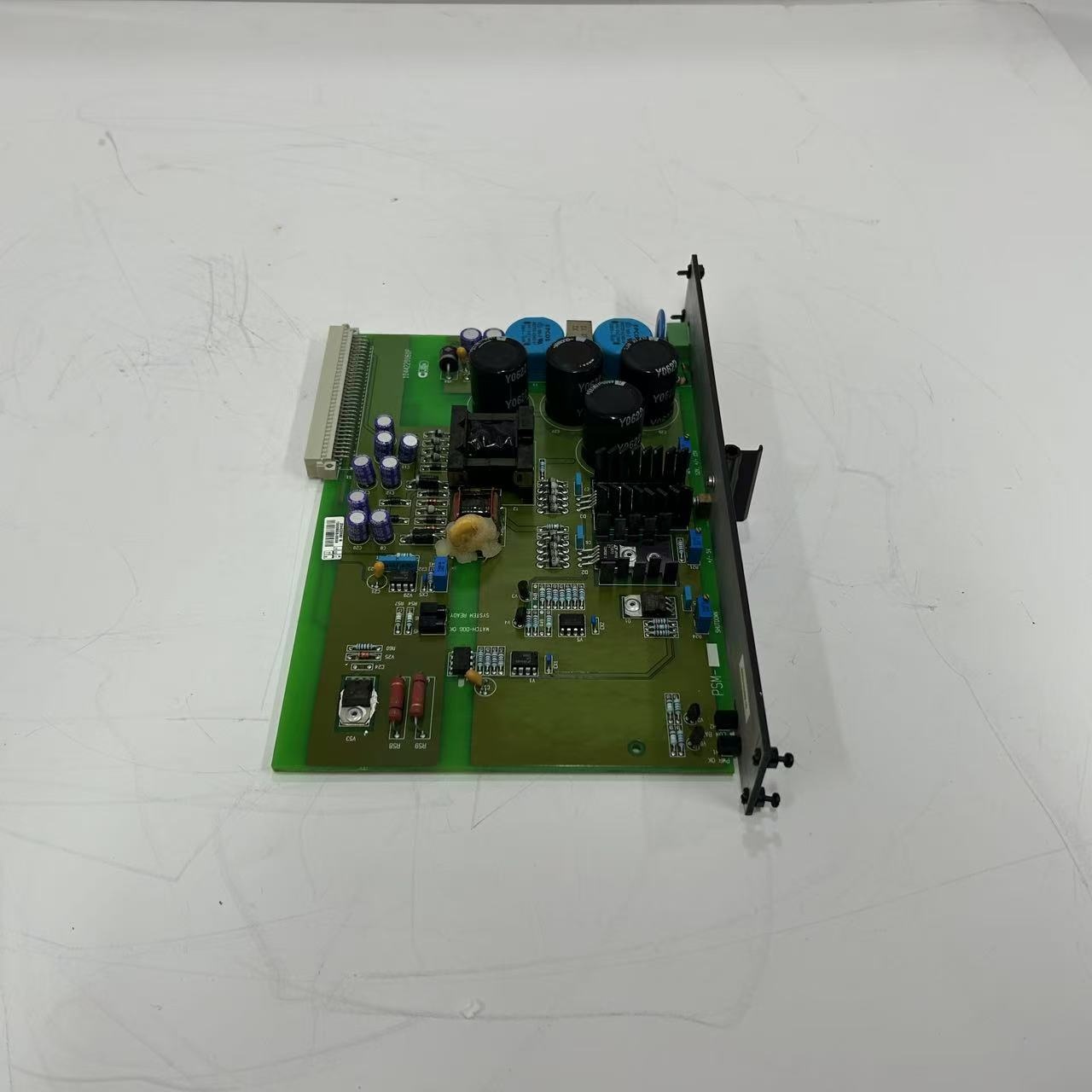

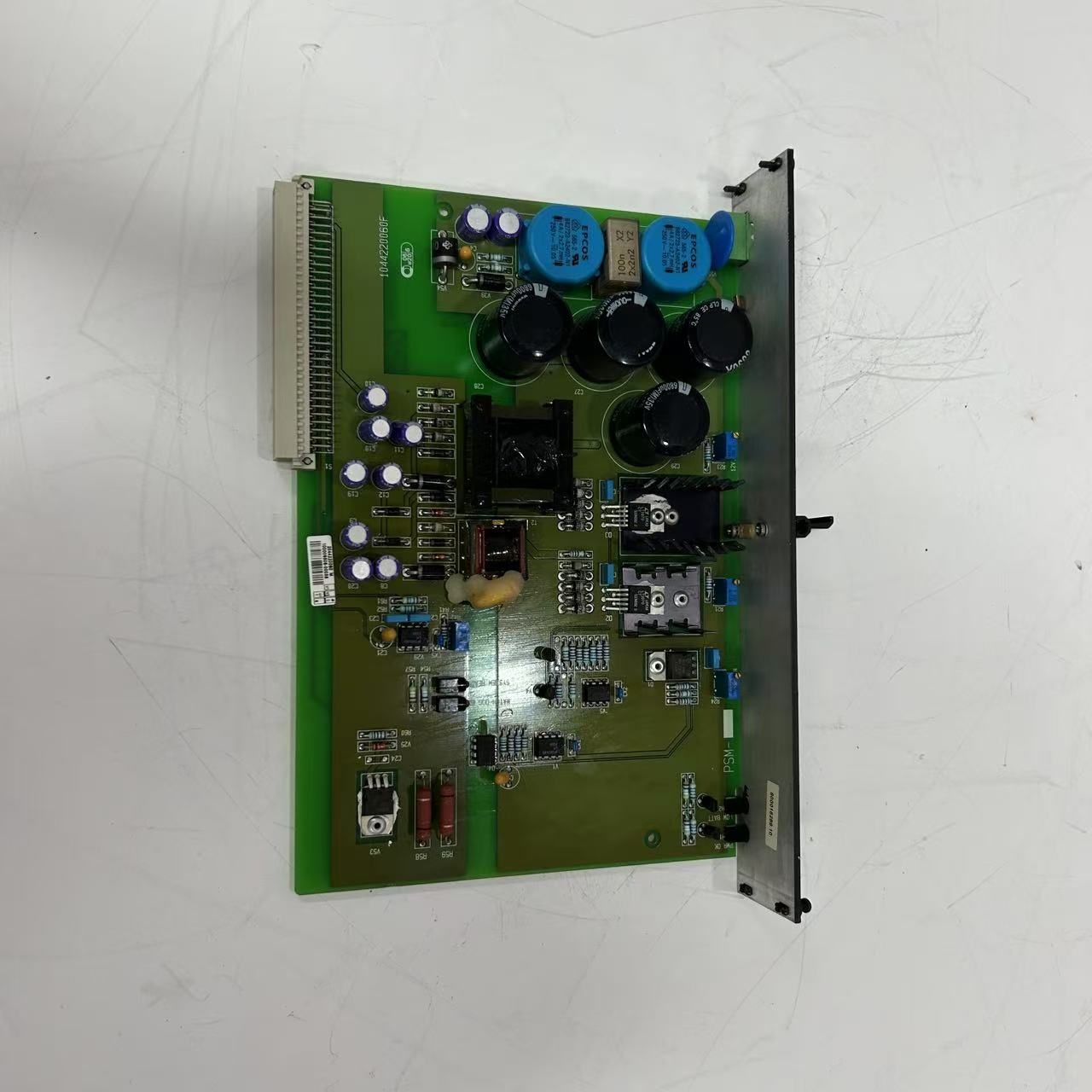

DEIF PSM-1

DEIF PSM-1 是丹麦DEIF公司设计的一款高性能、模块化的发电机同步并车模块。它专门用于精确匹配待并发电机与运行中的电网（或母线）之间的电压、频率和相位角，并发出精准的合闸指令，以实现平稳、无冲击的并联操作，是多台发电机组并联运行、主备切换以及并网发电系统的关键组件。

应用场景：

在大型医院的备用电站，当市电中断，两台1000kW的柴油发电机组需要迅速启动并并联，共同承担手术室、ICU等重要负荷。此时，DEIF PSM-1 模块扮演着至关重要的“指挥家”角色。它持续采集待并机组（#2机）和已运行母线（#1机）的电压与频率信号。内部的精密算法快速计算出两者之间的微小差异，并输出微调信号至#2机的调速器和调压器，驱动其转速和电压向母线靠拢。当压差、频差和相位差均小于预设的安全阈值（通常在零点几秒的最佳重合点）时，PSM-1 果断发出合闸脉冲，驱动断路器瞬间闭合。整个过程自动、快速、精准，确保两台机组在电气上“融为一体”，无缝接管全部负荷，保障了医院的生命线供电。

核心参数速览：

技术原理与创新价值：

· •创新点1：自适应预测合闸算法：PSM-1 的核心技术在于其先进的合闸预测算法。它不仅仅实时监测频差和相角差，更能根据两者的变化率（滑差）精确计算断路器主触头闭合所需的“固有动作时间”。模块会预测在发出合闸命令后，经过此固有时间，待并发电机的电压向量正好与母线电压向量重合，从而实现理论上“零相角差”的完美并车，将电气和机械冲击降至最低，极大地保护了发电机组和断路器。

· •创新点2：闭环精密调节与抗扰设计：模块对发电机调速和调压系统的控制是闭环和自适应的。它持续输出微小的调节信号，使待并机的状态平滑、稳定地逼近目标值，避免了过调和振荡。其电路设计具有极强的抗干扰能力，能在充满谐波和电气噪声的工业环境中准确捕捉微弱的相位信息，确保同步判断的绝对可靠，防止在恶劣工况下误动作。

· •创新点3：灵活的模块化与系统集成：PSM-1 可作为独立单元工作，也可作为核心功能模块无缝集成到更复杂的DEIF控制系统（如Delomatic-3系统或CM-2多机组控制器）中。这种设计为用户提供了极大的灵活性：对于简单的主备切换，可使用独立模式；对于复杂的多机并联电站，它则作为系统的一个智能子模块，通过背板总线接受主控制器的调度指令并上传同步状态，共同构成一个统一、高效的管理平台。

应用案例与行业价值：

项目案例：海岛微电网黑启动与多机并联控制系统一个远离大陆的岛屿微电网，依靠四台柴油发电机组作为主电源，要求系统在完全停电后能自动“黑启动”，并实现多台机组的自动并联与负载分配。应用流程：系统以DEIF CM-2作为中央控制器，每台机组配备独立的PSM-1同步模块。黑启动流程中，CM-2选定首台机组启动，建立初始母线。随后，CM-2指令下一台机组的PSM-1开始工作。PSM-1模块精确控制该机组同步，并在条件完美满足时，由CM-2最终授权合闸。如此反复，直至所有机组平稳并入。带来的改进：该系统实现了全自动、高可靠的黑启动与并联，将电站从全黑状态恢复至满发的时间缩短了70%以上。在一次雷击导致的全岛停电中，系统自动成功执行了黑启动流程，快速恢复了全岛供电。电网运营商表示：“PSM-1同步模块的精准性和与CM-2的无缝配合，是我们微电网‘自主生存能力’的基石。它提供的不仅是连接，更是信心。”

相关产品组合方案：

1. 1.DEIF CM-2 多机组控制器：电站级管理大脑，向PSM-1下达同步指令并管理并联后的负载分配。

2. 2.DEIF DGC-3 主控制器：在Delomatic-3系统中，可作为本地控制单元，集成或管理PSM-1的同步功能。

3. 3.电压互感器（PT）：为PSM-1提供高精度的母线侧和发电机侧的电压测量信号。

4. 4.发电机出口断路器（ACB）：由PSM-1（或通过上级控制器）的合闸继电器输出驱动，执行最终连接。

5. 5.调速器与调压器接口：PSM-1通过模拟量或数字量输出信号，微调发电机转速和电压。

6. 6.DEIF PPM-2 功率保护模块：在并网应用中，与PSM-1协同工作，PPM-2负责并网后的功率保护与监测。

7. 7.控制机箱与背板（如 DGU2）：为模块化的PSM-1提供安装平台和电气连接。

安装维护与全周期支持：

DEIF PSM-1模块的安装必须由专业电气人员执行，确保电压互感器（PT）回路接线正确可靠，避免短路。模块的设定参数（如允许的压差、频差、断路器动作时间）需根据实际电站设备和运行规范仔细配置和校验。日常维护主要是检查模块状态指示灯，并通过上级监控系统查看同步事件记录。定期（如每年）进行模拟同步测试，验证其功能正常。
