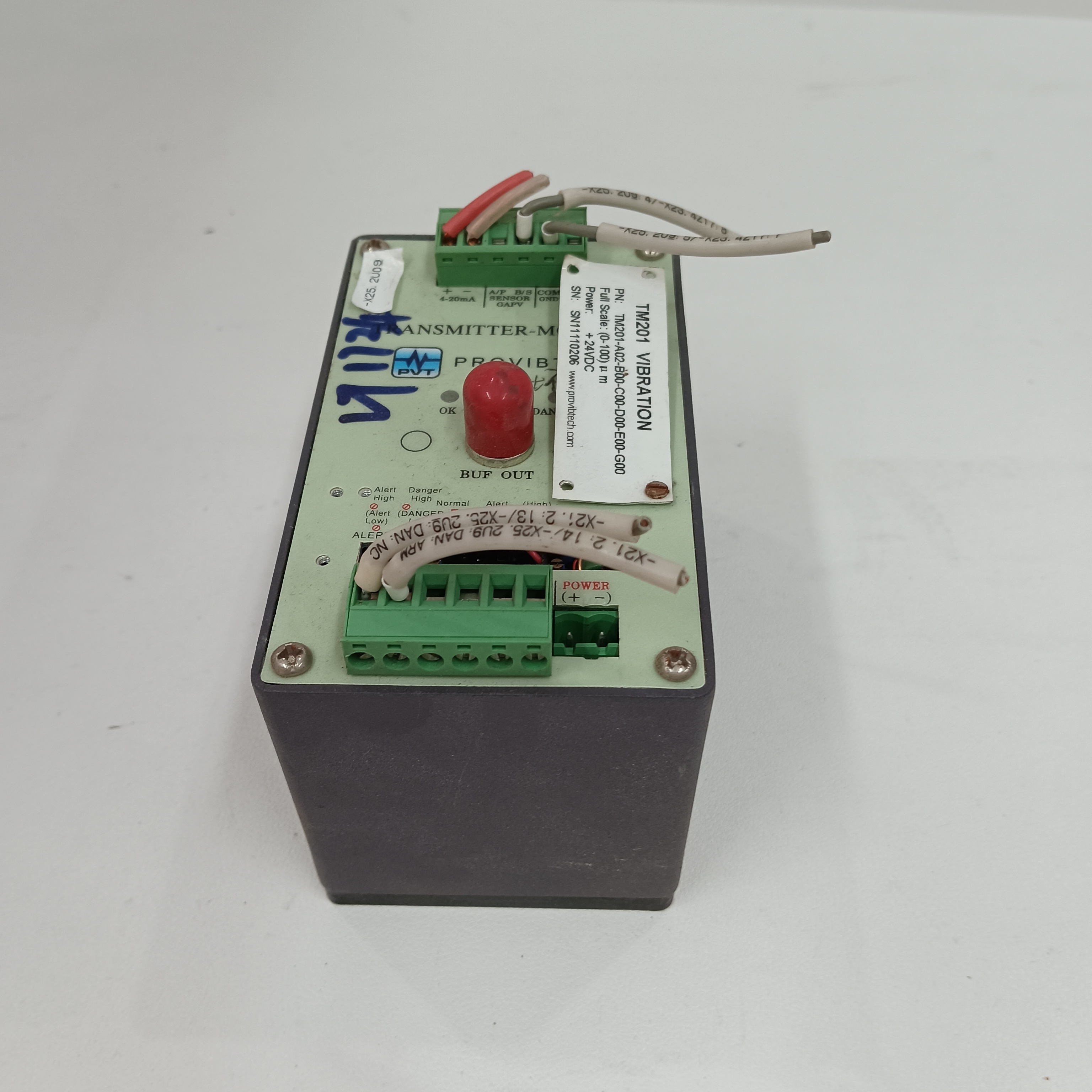

PROVIBTECH TM201-A02-B00-C00-D00-E00-G00

PROVIBTECH TM201-A02-B00-C00-D00-E00-G00 是普乐特（PROVIBTECH）TM201系列一体化振动及温度变送器的一个具体配置型号。其中，A02 代码表明该变送器的振动测量类型为速度（Velocity），其他代码（B00， C00， D00， E00， G00）则定义了其量程、输出方式、安装接口、电气接口等具体规格。它将振动速度有效值（RMS）与温度信号同时转换为两路独立的4-20mA标准信号，用于旋转机械的在线状态监测与保护。

应用场景：

在化工厂的大型冷却塔风机运行过程中，轴承和叶轮的不平衡、不对中或松动等机械故障会首先表现为振动加剧。安装在风机驱动电机非驱动端轴承座上的 PROVIBTECH TM201-A02-B00-C00-D00-E00-G00 变送器，持续监测振动速度。当风机因叶片积垢导致动平衡逐渐恶化时，振动速度值会缓慢上升。变送器将这一变化线性转换为4-20mA电流信号，传送至中控室的PLC系统。操作员可以实时观察趋势，当振动值超过预警阈值时，系统发出警报，提醒维护人员检查风机，从而可以在故障早期进行清理或维修，避免了因振动过大导致轴承损坏、甚至风机解体的严重事故，保障了连续生产。

核心参数速览（基于典型配置解读，具体以官方手册为准）：

技术原理与创新价值：

· •创新点1：振动速度的有效值（RMS）测量：代码A02标志着其核心测量参数为振动速度的有效值。与位移峰峰值或加速度不同，速度有效值（RMS）是国际标准（如ISO 10816）中评价旋转机械振动烈度的主要指标，它直接反映了振动的能量大小，对不平衡、不对中、松动等常见故障最为敏感。TM201-A02内置精密电路直接处理并输出速度RMS值，省去了后续系统再进行复杂运算的步骤，使得监测结果更直接、更标准化。

· •创新点2：坚固的一体化两线制设计：该变送器将压电传感单元、信号调理电路、V/I转换电路和温度测量集成于一个全密封金属外壳内。采用两线制技术，仅用一对导线同时完成供电和信号传输，不仅大幅节省了电缆和安装成本，还显著增强了系统的抗干扰能力和可靠性。一体化的设计使其能直接安装在振动强烈的机械设备表面，无需前置器或额外的接线盒，非常适合恶劣的工业环境。

· •创新点3：灵活配置与即插即用：尽管型号代码看起来复杂，但TM201系列通过标准化的代码组合（AXX， BXX， CXX等）提供了极大的灵活性。用户可以根据被测设备的转速范围（决定所需频率响应）、预期的振动烈度（决定量程）、现场安装条件（决定螺纹和出线方式）等，快速选择出最适合的型号。这种“菜单式”选型方式，保证了产品的标准化生产，又满足了现场多样化的需求，实现了“即选即用”。

应用案例与行业价值：

项目案例：矿山行业大型矿用泵群状态监测某矿业公司选矿厂的关键矿浆输送泵振动频繁，缺乏有效监测手段，经常发生突发性轴承损坏，导致非计划停机。应用流程：在每台泵的轴承座径向和轴向位置安装PROVIBTECH TM201-A02-B00-C00-D00-E00-G00变送器（选择0-20mm/s量程）。所有变送器的4-20mA信号接入新增的PLC系统，并与泵的运行状态联锁。带来的改进：系统运行后，建立了各台泵在良好状态下的振动速度基线。通过实时监测，成功预警了多起因叶轮磨损、轴承间隙增大导致的振动超标。维护团队根据预警信息，有计划地安排检修，将非计划停机减少了70%以上。设备主管评价：“TM201-A02变送器提供的速度RMS值非常直观，和我们常用的振动标准完全对应。它的两线制安装太方便了，大大缩短了我们项目施工周期。现在，我们终于能‘看见’设备的健康状况了。”

相关产品组合方案：

1. 1.安装附件：如不锈钢安装基座（适用于不平整表面）、高温隔离套（用于高温设备）等。

2. 2.本安防爆安全栅：如需用于爆炸性危险环境（如煤矿、化工厂），需搭配KFD2-SCD-Ex1等本安栅。

3. 3.PLC/DCS系统及AI模块：接收变送器的4-20mA标准信号。

4. 4.状态监测软件或云平台：对来自多台设备的数据进行集中存储、分析、趋势预测和报警管理。

5. 5.手持式振动校验仪：用于现场验证变送器的输出是否准确。

6. 6.信号隔离器/分配器：当需要将一路信号送至多个系统时使用。

7. 7.浪涌保护器：保护变送器免受雷击或操作过电压损害。

安装维护与全周期支持：

安装PROVIBTECH TM201-A02时，必须确保安装表面清洁、平整、有足够的刚性和厚度，以保证振动信号的有效传递。螺纹安装需使用合适的扳手，按推荐扭矩拧紧，避免损坏螺纹或壳体。电缆应使用屏蔽双绞线，屏蔽层在控制系统端单点接地，远离动力电缆敷设。初次上电前，应确认回路电阻（包括线阻和接收设备内阻）在允许范围内（通常≤500Ω）。日常维护主要是目视检查外观和接线，定期（如每年）结合停机用校准仪检查零点（4mA对应0 mm/s）和量程（20mA对应满量程，如20 mm/s）是否漂移。
