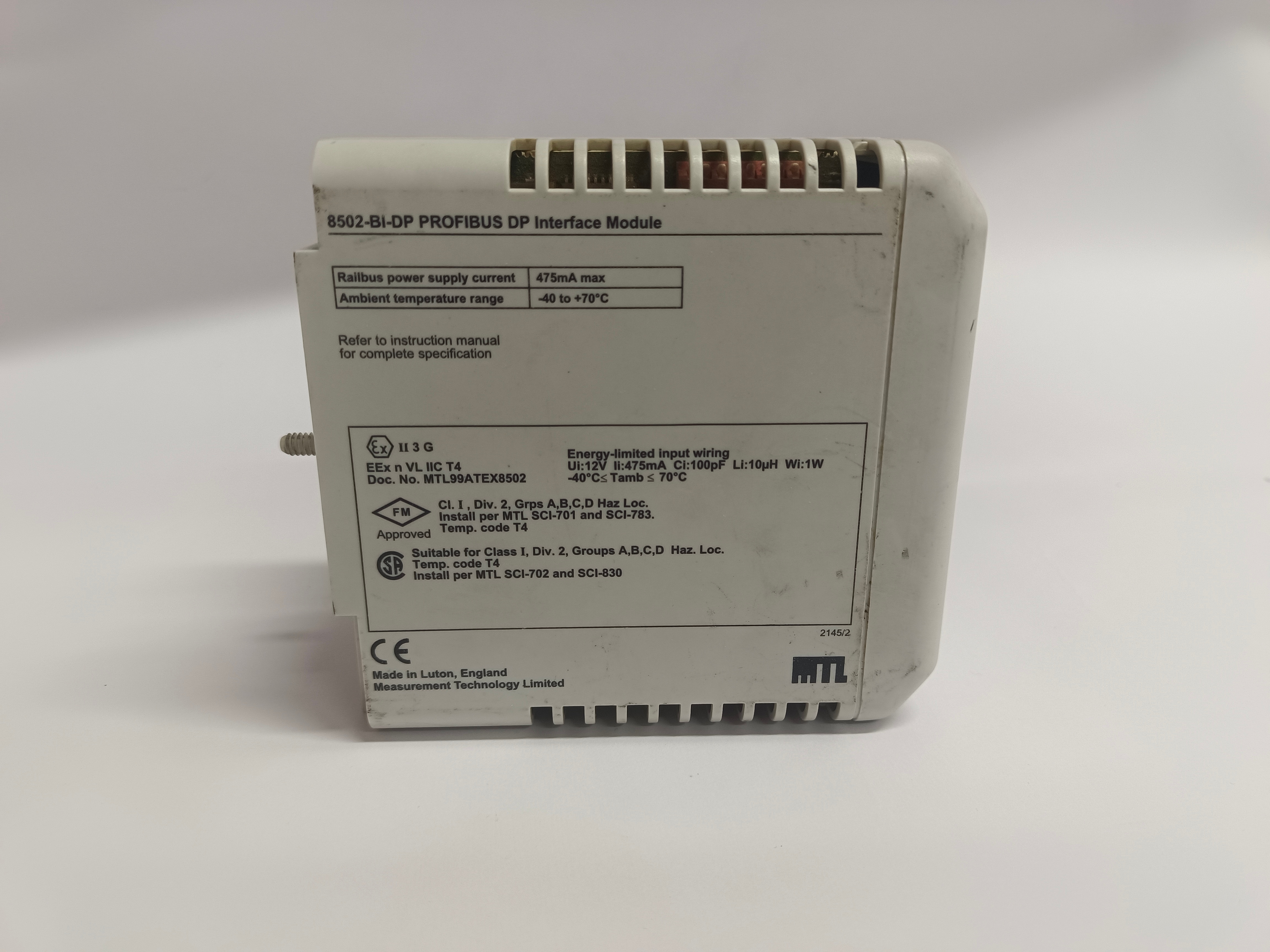

MTL 8502-BI-DP 是MTL公司（现属于ABB集团）生产的一款本质安全型Profibus DP总线隔离式安全栅。该设备用于在爆炸性危险环境（如Zone 1/21）中，为Profibus DP现场总线网络提供本质安全保护。它安装在安全区与危险区的边界，作为网关，确保从安全区Profibus DP主站到危险区现场Profibus DP从站设备（如远程I/O、变频器、流量计等）之间的数据通信在电气上是安全的，防止危险能量窜入危险区域，同时保证通信网络的完整性。

应用场景：

在化工厂的罐区，多个装有可燃液体的储罐需要监控液位和温度。现场安装了带有Profibus DP接口的智能液位计和温度变送器，该区域被划分为爆炸性气体环境（Zone 1）。MTL 8502-BI-DP 安全栅被安装在安全区的控制柜内。工厂的Profibus DP主站（如PLC）的网络电缆连接到安全栅的“安全区侧”。安全栅的“危险区侧”通过本安Profibus DP网络连接到现场的各个智能从站设备。8502-BI-DP 内部的高效数字隔离和能量限制电路，确保了即使在主站或线路发生故障时，传递到危险区的能量也足以小到无法引燃爆炸性混合物。同时，它透明地传输Profibus DP协议数据，使得主站能够像连接普通设备一样，对危险区的从站进行组态、诊断和数据交换，实现了在绝对安全的前提下的高效数字化监控。

核心参数速览：

技术原理与创新价值：

· •创新点1：数字信号的本质安全隔离与重建：与处理模拟信号的常规安全栅不同，8502-BI-DP 处理的是高速的Profibus DP数字信号。其核心技术在于采用先进的数字隔离耦合技术。它从安全区侧的DP信号中读取数字数据，将其通过光耦或磁耦隔离屏障进行电气隔离，然后在危险区侧利用内部的本安电源能量，精确地重建出完全相同的DP信号波形。这个过程确保了信号的完整性，同时实现了安全区与危险区之间的完全电气隔离和能量限制。

· •创新点2：透明的协议传输与网络管理：该安全栅对Profibus DP协议是透明的。它不修改协议数据内容，也不占用DP地址，主站可以识别和管理网络上的每一个从站设备，就像直接连接一样。同时，它能够适应Profibus DP的自适应波特率特性，支持从9.6kbps到12Mbps的整个速率范围，无需手动配置。其内置的故障检测电路能够监测危险区线路的短路/开路情况，并将状态信息反馈给系统。

· •创新点3：简化系统设计，提升安全性与可靠性：使用8502-BI-DP，工程师无需为危险区的每个DP从站单独配置隔离栅，只需在主干网络的适当位置安装此设备，即可保护下游整个本安DP网段上的多个从站。这大大简化了系统设计、布线工程和成本。其坚固的设计和全面的认证，确保了在恶劣工业环境下的长期可靠运行，是实现现场总线网络本质安全化的关键组件。

应用案例与行业价值：

项目案例：制药厂溶剂回收装置现场总线系统改造某制药厂溶剂回收区域（Zone 1）需将老式的4-20mA仪表系统升级为智能现场总线系统，以提升数据集成和诊断能力。应用流程：项目采用Profibus DP网络。在安全区控制柜内，为每条通往危险区的DP总线主干网安装了MTL 8502-BI-DP安全栅。安全栅下游连接了多个位于危险区的Profibus DP从站，如远程I/O箱（连接液位开关）、智能阀门定位器、涡街流量计等。带来的改进：新系统实现了设备级的智能诊断和参数远程设置，减少了人员进入危险区的频次。8502-BI-DP安全栅确保了整个总线网络在防爆方面的合规性。项目自动化工程师表示：“MTL 8502-BI-DP使我们能够安全地将先进的现场总线技术应用于防爆区域。其‘即插即用’的透明特性让网络配置和调试工作变得非常简单，其可靠性也经过了长期运行的验证。”

相关产品组合方案：

1. 1.Profibus DP 主站：如西门子S7-400PLC（带DP主站卡）、ABBCS 800M控制器（带DP主站模块）。

2. 2.本安型Profibus DP 从站设备：如本安远程I/O（如MTL 5500系列）、本安变频器、本安流量计算机等。

3. 3.本安Profibus DP 电缆及连接器：用于危险区内的网络布线。

4. 4.Profibus DP 网络配件：如终端电阻、中继器、总线测试器。

5. 5.系统电源：为安全栅供电的24VDC电源。

6. 6.DIN导轨与机柜：安装基础。

7. 7.网络组态软件：如西门子STEP 7、ABB Control Builder M，用于配置DP网络。

安装维护与全周期支持：

安装MTL 8502-BI-DP时，必须将其安装在安全区。需严格按照手册接线，区分安全区侧和危险区侧的电缆。网络两端（安全栅危险区侧出口和网络最末端从站）必须安装终端电阻（通常设置为ON）。
