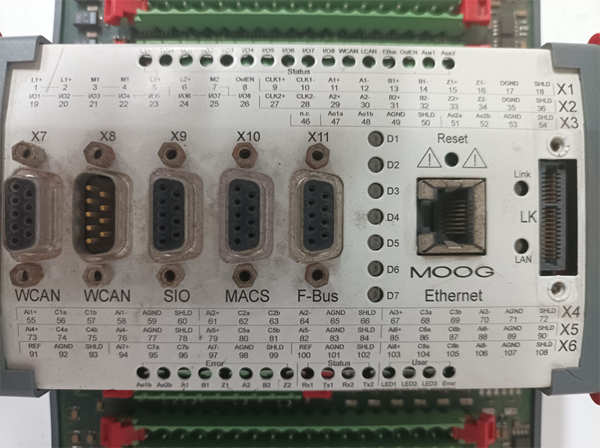

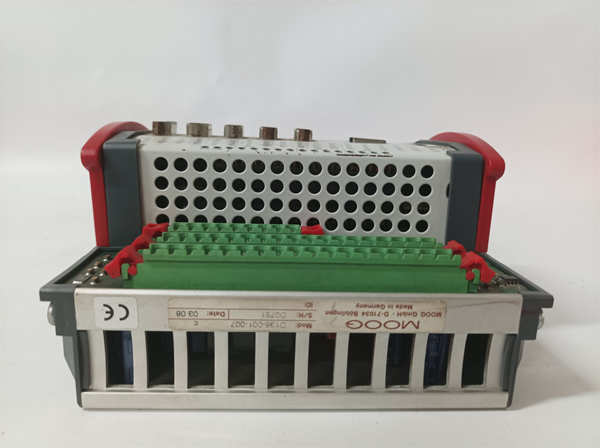

D136-001-007 是美国穆格（MOOG）公司生产的一款高性能伺服控制模块，是其工业自动化与运动控制产品线中的关键组件。该模块通常作为多轴运动控制系统的核心，负责接收上级指令，输出精密的伺服驱动信号，以控制电机或伺服阀，实现高精度、高动态响应的运动。应用场景
在一座现代化的飞行模拟器中，为了复现真实飞机在湍流中的颠簸、起飞降落的冲击感，六个巨大的电液伺服作动筒需要协同运动，驱动庞大的模拟舱体完成六个自由度的精确运动。在这个系统的核心，D136-001-007 伺服控制模块扮演着“神经中枢”的角色：它实时接收来自主机计算机的运动指令，通过高速运算产生控制信号，精准驱动伺服阀，控制作动筒的伸缩。其毫秒级的响应速度和极高的控制精度，确保了模拟运动的平滑性与真实性，为飞行员提供沉浸式的训练体验，解决了高动态、多轴同步控制中的延迟与抖动等核心痛点。
核心参数速览
| |
|---|
| |
| |
| |
| |
| |
| ±10V 模拟量输出（用于驱动伺服放大器或伺服阀） |
| |
| 内置高速总线（如SERCOS， EtherCAT）或专用背板总线 |
| |
| +24V DC 或 +5V DC（根据机架供电标准） |
| |
| |
| |
技术原理与创新价值
创新点1：先进的控制算法与可配置性。 D136-001-007 模块不仅支持标准的PID控制，还集成了如速度前馈、加速度前馈等高级算法，能有效补偿系统滞后，提升跟踪精度。同时，其数字滤波器（如陷波滤波器）可在线配置，能精准抑制机械共振，保障系统稳定运行在高带宽状态下。创新点2：高性能的硬件架构与信号处理能力。 该模块采用高精度的数模/模数转换器，确保控制指令和反馈信号的处理具有极低的噪声和高的分辨率。其专用的数字信号处理器（DSP）为复杂算法的实时运行提供了强大的算力保障，是实现纳米级或弧秒级精度的基础。创新点3：模块化与集成化设计。 D136-001-007 作为一块插卡式模块，可以与其他I/O模块、通信模块一起集成在穆格的标准控制机箱内。这种模块化设计使得系统配置灵活，易于维护和扩展。通过专用的背板总线，各模块间能够实现高速、同步的数据交换，确保多轴控制的精确同步。
应用案例与行业价值
某国家级实验室需要构建一套系统，模拟风电叶片在20年生命周期内承受的复杂交变载荷。该系统要求对多个液压作动器进行长时间、高精度的同步协调控制。应用流程： 测试程序生成复杂的载荷谱，作为指令发送给以D136-001-007 为核心的多轴控制器。D136-001-007 实时解算各通道指令，输出精确的模拟信号控制伺服阀，驱动作动器对叶片施加力和弯矩。同时，模块实时采集作动器上的载荷和位移传感器反馈，形成闭环控制，确保加载的力与波形与设定值完全一致。带来的改进： 项目负责人反馈：“采用穆格的解决方案后，测试系统的控制带宽和精度达到了新的高度。D136-001-007 控制器运行极其稳定，在长达数月的连续测试中未出现任何故障，其高精度的控制显著提升了测试数据的可靠性和有效性，为我们验证叶片设计提供了关键支撑。”
相关产品组合方案
- 1.G122-810-001：穆格伺服驱动器，可直接接收D136-001-007 的输出信号驱动伺服电机。
- 2.D136-001-00x 系列其他模块：同系列不同轴数的控制模块，如双轴或八轴版本，供灵活选型。
- 3.MTC-20 控制机箱：D136-001-007 模块的安装载体，提供电源和背板通信。
- 4.G631-3001B 伺服阀：高响应伺服阀，是D136-001-007 在电液伺服系统中的关键执行器。
- 5.RKP-103-512 编码器接口模块：用于接收高分辨率编码器反馈，与D136-001-007 协同工作。
- 6.IMAC-400 系列控制器：更集成的上一代或同代可编程多轴控制器平台。
- 7.穆格系统调试软件（如MACC™）：用于对D136-001-007 进行参数配置、调试和诊断的工程工具。
安装维护与全周期支持
安装D136-001-007 模块前，务必确保控制机箱电源已关闭，操作人员需佩戴防静电手环。将模块对准机箱背板插槽，平稳插入并用固定螺钉紧固。上电后，需通过专用软件进行模块识别和参数配置。日常维护主要是保持控制柜环境清洁、通风良好，并定期通过软件查看模块状态和诊断信息。
