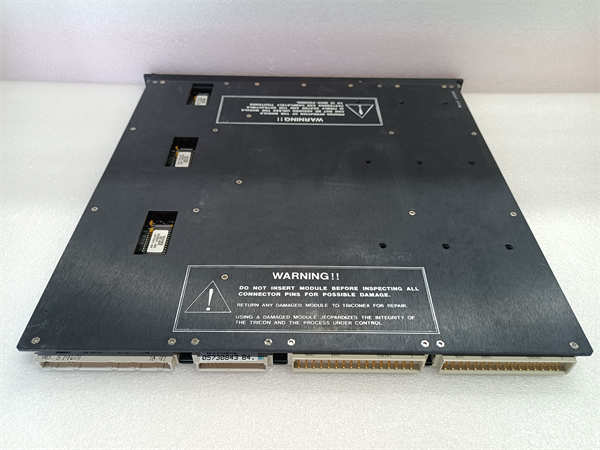

TRICONEX 3704E

TRICONEX 3704E 是施耐德电气旗下英维思（Invensys）Triconex品牌生产的一款高性能三重化模拟量输入模块，属于高完整性安全仪表系统（SIS）的关键组件。该模块设计用于Tricon安全系统中，以三重模块冗余（TMR）架构采集来自现场变送器的模拟信号（如4-20mA、0-5V等），并将信号转换和表决后提供给主处理器，是安全联锁逻辑的可靠感知前端。

应用场景：

在一座大型海上石油平台的紧急关断系统中，平台各处的压力、液位和温度变送器持续监测着关键工艺参数。这些至关重要的模拟信号被接入TRICONEX 3704E 模拟量输入模块。3704E 模块采用TMR架构，每个通道包含三个独立的信号调理和A/D转换电路。当平台分离器的压力持续升高逼近安全限值时，三个独立的电路同时采集该信号。即使其中一个电路因内部故障产生微小偏差，系统也会通过“二选三”表决机制，采纳两个一致的正确读数，立即向关断阀发出联锁信号，避免了因单一元件故障导致的误动作或拒动作，确保了平台在真实危险下的安全停车。

核心参数速览：

技术原理与创新价值：

创新点1：基于TMR架构的终极安全信号采集。 3704E 的核心价值在于其三重模块冗余设计。每个输入通道在物理上包含三套完全独立的信号调理、模数转换（ADC）和通信电路。三个主处理器分别读取这三路数据。系统采用“二选三”（2oo3）表决机制对最终值进行仲裁。这种架构确保了即使一个完整的处理通道发生故障，系统仍能基于剩余两个正确通道的数据继续安全运行，并准确诊断出故障通道，实现了极高的安全可用性。创新点2：高精度转换与智能信号调理。 该模块采用高分辨率的ADC和精密的基准电压源，确保了模拟量到数字量转换的高精度和低漂移。其智能信号调理电路可以通过软件配置适应多种信号类型（如4-20mA、电压），并具备开路和短路检测能力。当检测到变送器回路断线或短路时，模块能立即向系统报告此危险故障，引导系统进入预定义的安全状态。创新点3：强大的在线诊断与预测性维护能力。 3704E 模块集成了全面的自诊断功能。它不仅能诊断外部回路故障，还能持续监测内部三个通道的健康状况、一致性以及电源电压等参数。任何微小的偏差或潜在故障都会被提前检测并报告，使维护人员能够计划性地下线维护，避免故障在安全关键时刻发生，实现了从被动维修到预测性维护的转变。

应用案例与行业价值：

案例：化工厂高完整性压力保护系统某大型乙烯装置的反应器压力保护系统采用Tricon系统。反应器压力由三台独立的压力变送器监测，信号接入同一TRICONEX 3704E 模块的不同通道。在一次正常运行中，3704E 模块的内部诊断功能检测到其中一个压力通道的读数与另外两个存在持续微小偏差并发出预警。维护人员据此在计划停车期间进行检查，发现是该通道的接线端子存在轻微松动。此次预警避免了一次因信号漂移可能导致反应器误停车的潜在生产损失，体现了3704E 在保障生产连续性和安全性方面的双重价值。

相关产品组合方案：

· •Tricon 主处理器模块： 如3008，是系统的“大脑”，处理由3704E 采集并表决后的信号。

· •Tricon 数字量输出模块： 如3664，接收逻辑运算结果，驱动最终执行元件（如切断阀）。

· •Tricon 通信模块： 如4351B，实现与DCS等上层系统的数据交换。

· •Tristation 1131 软件： 用于对3704E 及整个Tricon系统进行组态、编程和诊断的统一平台。

· •现场仪表： 压力、温度、液位变送器等，为3704E 提供可靠的源头信号。

· •信号隔离器： 在特别恶劣的电磁环境下，可作为3704E 的前级额外保护。

安装维护与全周期支持：

TRICONEX 3704E模块的安装必须由经过认证的专业人员执行。模块需精确插入Tricon机架的指定模拟量输入槽位，并确保锁紧装置到位。现场信号需使用屏蔽双绞线连接，屏蔽层在控制柜侧单点接地。上电前需通过Tristation 1131软件正确配置每个通道的信号类型、量程和滤波时间等参数。日常维护的核心是通过系统诊断工具和模块前面板的LED状态指示灯，持续监控3704E 模块及各通道的健康状态。定期利用诊断功能进行回路测试是有效的预防性维护手段。得益于模块化设计和热插拔功能（在系统允许条件下），当某个通道或整个模块需要更换时，可在不影响系统安全运行的情况下进行在线更换，新模块插入后系统会自动识别并恢复其功能。
