TRICONEX 3805E

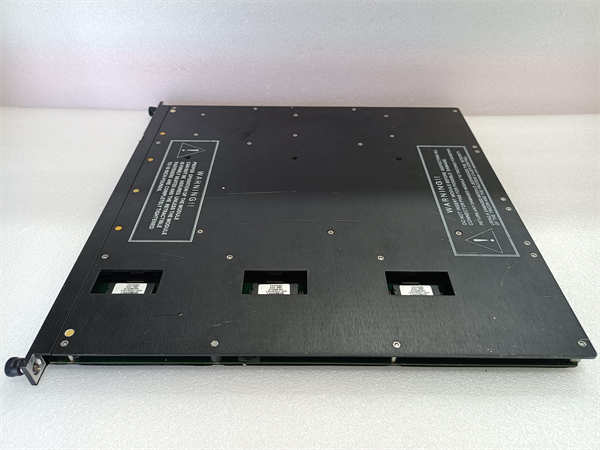

TRICONEX 3805E 是施耐德电气旗下英维思（Invensys）Triconex品牌生产的一款高性能三重化数字量输出模块，属于高完整性安全仪表系统（SIS）的关键最终控制组件。该模块设计用于Tricon安全系统中，以三重模块冗余（TMR）架构接收来自主处理器的安全联锁指令，并通过其内部的高可靠性继电器触点，直接控制现场的关键安全设备（如紧急切断阀、电机断路器、报警器），是安全联锁逻辑的可靠执行终端。

应用场景：

在一座大型化工厂的燃烧器管理系统（BMS）中，当系统检测到火焰熄灭、燃料压力异常等危险条件时，必须立即切断燃料供应以防止爆炸。TRICONEX 3805E 数字量输出模块正是这一安全动作的最终执行者。它接收来自Tricon主处理器的“跳闸”指令，其内部三套独立的继电器电路同时动作。通过“二选三”表决机制，确保只要有两路电路正常，就能可靠地驱动燃料切断阀的电磁阀线圈断电，强制阀门关闭。即使模块内部某一路继电器发生故障（如触点粘连），3805E 的诊断功能也能立即检测到并报警，同时确保另外两路正常电路仍能执行安全功能，实现了真正的故障安全。

核心参数速览：

技术原理与创新价值：

创新点1：基于TMR架构的终极安全执行。 3805E 的核心价值在于其三重模块冗余设计。每个输出通道包含三套独立的继电器驱动电路和三个物理继电器。三个主处理器分别控制这三套电路。系统采用“二选三”（2oo3）表决机制对输出指令进行仲裁。只有当至少两个处理器一致要求动作时，最终触点才会改变状态。这种设计确保了即使单个处理器或单个继电器发生故障，系统仍能正确执行安全功能，提供了最高等级的可用性和安全性。创新点2：触点回读与智能诊断确保故障安全。 该模块的关键创新是触点回读功能。模块不仅能驱动继电器线圈，还能通过额外的回读电路实时监测继电器触点的实际物理状态（是真正断开还是闭合）。这一信息会反馈给主处理器进行比对。如果发现指令与触点的实际状态不一致（如发出“断开”指令后，检测到触点因粘连仍未断开），系统会立即识别此为危险故障，并采取更高级别的安全措施（如报警并可能触发系统冗余部分），从而实现了真正的“故障安全”。创新点3：高负载能力与卓越的环境适应性。 3805E 模块的继电器触点经过特殊设计和材料选择，具备直接驱动大电流负载（如solenoid valve线圈、小型电机断路器）的能力，减少了对外部中间继电器的依赖，简化了系统结构，提高了整体可靠性。其宽泛的工作温度范围和坚固的工业级设计，确保了在恶劣工况下的长期稳定运行。

应用案例与行业价值：

案例：海上平台紧急关断（ESD）系统最终执行单元某海上天然气生产平台的ESD系统，负责在检测到重大危险（如管线破裂、火灾）时，立即关断所有生产井口和工艺阀门。系统采用多块TRICONEX 3805E 模块作为关键阀门的驱动单元。在一次因雷击导致平台局部失电的意外中，ESD系统触发。3805E 模块可靠地动作，切断了所有预定阀门。事后诊断发现，其中一块3805E 模块的某个通道继电器线圈在动作后因瞬时浪涌而开路，但得益于其TMR架构和诊断功能，该故障被立即记录且未影响其他通道的正常动作，系统成功完成了安全停车。平台安全工程师评价：“3805E 模块的冗余设计和触点回读功能，让我们对最终执行环节的信心达到了前所未有的高度。”

相关产品组合方案：

· •Tricon 主处理器模块： 如3008，生成安全逻辑指令，控制3805E 模块动作。

· •Tricon 数字量输入模块： 如3503E，采集现场开关信号（如压力开关、急停按钮），为3805E 提供动作依据。

· •Tricon 通信模块： 如4351B，实现与DCS等上层系统的数据交换，传递3805E 的状态和报警信息。

· •Tristation 1131 软件： 用于对3805E 模块及整个Tricon系统进行组态、编程和诊断的工程平台。

· •现场执行机构： 紧急切断阀、断路器、报警喇叭等，是3805E 模块控制的最终对象。

· •外部安全继电器： 在需要更高负载或特殊应用的场合，可作为3805E 的扩展。

安装维护与全周期支持：

TRICONEX 3805E模块的安装必须由经过认证的专业人员执行。模块需精确插入Tricon机架的指定数字量输出槽位，并确保锁紧装置到位。输出触点连接现场负载的接线务必牢固，并确保负载电源符合要求。上电前需通过Tristation 1131软件正确配置每个通道的参数和诊断功能。日常维护的核心是通过系统诊断工具和模块前面板的LED指示灯，持续监控3805E 模块的健康状态，特别是触点动作的一致性和回读状态。定期进行功能测试（如在安全允许下模拟输出动作），验证整个安全回路（从传感器到最终执行元件）的完整性至关重要。模块支持热插拔更换（在系统设计允许条件下），这可以极大缩短计划内维护或故障修复所需的停机时间。
