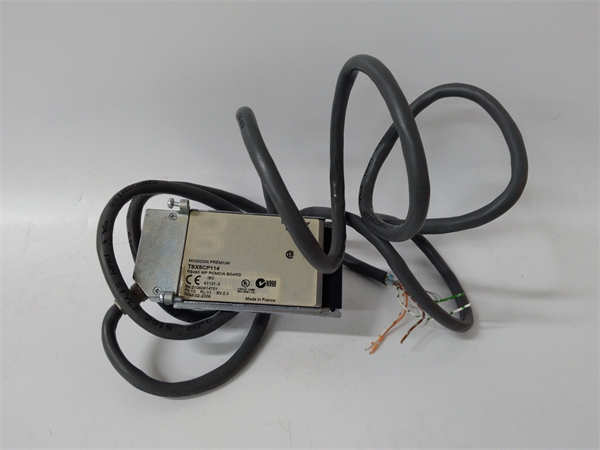

TSXSCP114 SCHNEIDER

SCHNEIDER TSXSCP114 是施耐德电气（Schneider Electric）旗下经典的Modicon TSX Premium系列可编程控制器（PLC）的专用通信处理器模块。该模块作为PLC与外部设备/网络之间的关键接口，以其强大的多协议支持能力和稳定的性能，显著扩展了自动化系统的通信边界。

应用场景：

在一座现代化水处理厂的中央控制系统中，工程师需要将基于Modicon TSX Premium PLC的过程控制站，与分散在现场的智能仪表、变频器以及上层监控系统（SCADA）进行数据集成。现场设备通信协议不一，有的支持Modbus，有的使用施耐德专有的Unitelway协议。此时，在PLC机架上插入一块 TSXSCP114 模块，便完美解决了这一难题。它就像一个“多语种翻译官”，同时管理着两个独立的通信端口，一路连接上层SCADA进行数据监控，另一路则轮询现场诸多从站设备，彻底解决了异构网络互联和数据孤岛的痛点。

核心参数速览：

技术原理与创新价值：

创新点1：灵活的双端口多协议处理引擎。 TSXSCP114 模块内部集成了独立的通信处理器，能够减轻PLC主CPU的通信负担。其核心创新在于两个端口均可独立配置为Modbus或Unitelway协议的主站或从站模式。这种灵活性允许一个模块同时服务于不同角色，例如，端口1作为Modbus主站去采集传感器数据，而端口2作为Modbus从站，被动向上位机提供数据，实现了高效的通信任务分工。创新点2：卓越的兼容性与易集成性。 该模块专为Modicon TSX Premium平台设计，通过背板总线与主CPU进行高速、可靠的数据交换，无需复杂的硬件接线。其配置完全通过施耐德统一的PL7 Pro或Unity Pro编程软件完成，用户无需编写底层通信驱动，只需进行简单的参数化设置，即可快速投入使用，大幅降低了系统集成和调试的难度与时间成本。

应用案例与行业价值：

在一条汽车零部件制造的喷涂生产线上，Modicon TSX Premium PLC负责控制机械手轨迹和阀门开关。生产线需要与多台不同品牌的喷涂机器人（支持Modbus协议）进行坐标和状态同步，同时还要将生产数据上报给车间的MES系统。

· •应用流程： 在PLC机架中安装 TSXSCP114 模块，将端口1设置为Modbus主站，循环读取各机器人的状态；端口2设置为Modbus从站，供MES系统主动查询生产数据。

· •带来的改进： 实现了PLC、机器人和MES系统之间的实时、可靠数据互通，确保了喷涂质量的稳定性和生产信息的可追溯性。用户反馈：“TSXSCP114 就像一座坚固的桥梁，十多年来运行极其稳定，让我们对这条关键生产线的通信从无后顾之忧。”

相关产品组合方案：

构建一个完整的Modicon TSX Premium系统，以下产品与 TSXSCP114 密切相关：

· •TSXP57104M： Premium系列的主CPU模块，是系统的运算核心，TSXSCP114 为其提供通信扩展。

· •TSXDEY32D2： 数字量输入模块，是系统感知现场开关信号的“眼睛”，其数据可通过 TSXSCP114 上传。

· •TSXDSY32T2： 数字量输出模块，是系统驱动现场执行机构的“手脚”，其控制指令可能依赖于 TSXSCP114 采集的数据。

· •TSXAEY800： 模拟量输入模块，用于采集温度、压力等连续量信号。

· •TSXSCP114 的替代/升级型号： 在施耐德新一代Modicon M580 / M340 PLC平台中，BMXCRA200 等通信模块提供了更先进的以太网功能，可作为系统整体升级时的参考。

安装维护与全周期支持：

TSXSCP114 的安装极为简便，只需在断电状态下将其插入Modicon TSX Premium机架的任意一个空闲I/O插槽，并锁紧固定螺丝即可。配置通过软件完成，无需拨码开关设置。日常维护主要是确保通信线缆连接牢固，接口无松动或腐蚀。该模块以高可靠性著称，平均无故障时间（MTBF）极长。若发生故障，通常表现为通信中断或PLC对应槽位的故障指示灯（ERR）亮起。我们建议定期对PLC程序和硬件配置进行备份。
