Schneider 140CPU67160

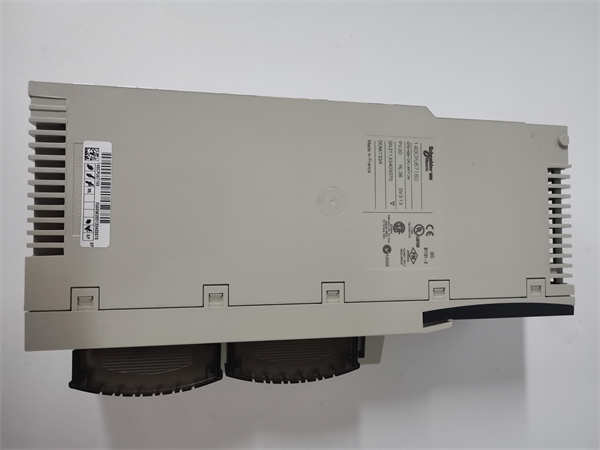

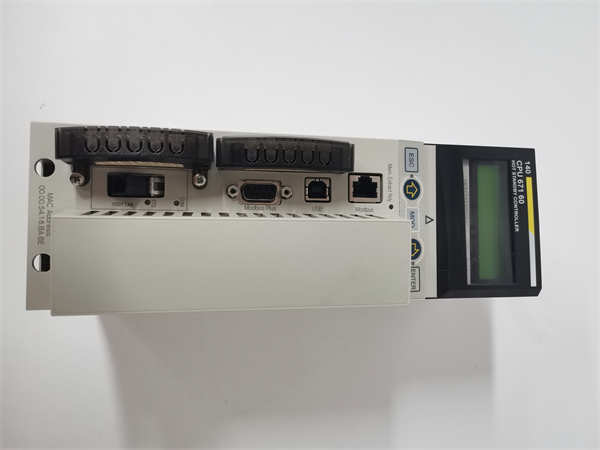

Schneider 140CPU67160 是施耐德电气（Schneider Electric）旗下Modicon Quantum系列可编程自动化控制器（ePAC）中的一款高性能中央处理器模块。作为Quantum平台的旗舰型号之一，它以其强大的处理能力、大容量内存和卓越的通信能力，专为大型、复杂的过程控制（如DCS）、离散控制以及SCADA系统而设计。

应用场景：

在一座日处理能力百万吨级的大型污水处理厂的中央控制系统中，需要实时监控数千个I/O点（如泵阀状态、流量、液位、水质参数），并执行复杂的闭环控制（如曝气量PID调节）和连锁逻辑。Schneider 140CPU67160 作为整个厂区的控制核心，驻扎在中央控制室的PLC机架内。它通过高速网络与遍布全厂的数十个远程I/O站通信，采集数据、执行用户程序，并将控制指令下发至现场设备。其强大的处理能力确保了即使在进水流量突变等紧急工况下，所有控制算法仍能在一个确定的扫描周期内完成，保证了出水水质的稳定达标和全厂设备的安全联锁。

核心参数速览：

技术原理与创新价值：

创新点1：强大的处理能力与确定性响应。 140CPU67160 的核心优势在于其强大的硬件架构，能够快速处理复杂的控制逻辑、浮点数运算和大量数据交换任务。其确定的扫描周期保证了控制响应的实时性和可预测性，这对于需要高精度PID调节和快速连锁的安全关键应用至关重要。这种性能使其能够胜任传统上由DCS承担的大型过程控制任务。创新点2：开放且强大的通信集成能力。 该CPU本身集成了Modbus（串行和TCP/IP）等标准协议端口，使其能轻松连接HMI、变频器等设备。更重要的是，通过Quantum平台的协处理器模块，它可以无缝集成PROFIBUS-DP、EtherNet/IP等多种主流工业网络，充当不同协议设备之间的通信网关，轻松构建混合式的大型自动化系统，解决了信息孤岛的难题。

应用案例与行业价值：

在某大型引水工程的泵站监控与数据采集（SCADA）系统中，Schneider 140CPU67160 被用作主站PLC。

· •应用流程： 140CPU67160 通过光纤网络与数十公里沿线的远程站（RTU）通信，采集水泵机组状态、管道压力/流量、阀门开度等数据。它运行着复杂的调度算法，根据总调度指令和实时工况，自动启停水泵、调节阀门，优化整个输水系统的能耗和效率，并确保管道压力在安全范围内。

· •带来的改进： 该CPU的可靠性和强大的通信处理能力，实现了整个引水工程的“无人值班、少人值守”，提高了供水可靠性，降低了运营成本。系统集成商评价：“140CPU67160 的稳定性和强大的网络能力，使我们能够构建这个覆盖广阔地域的复杂SCADA系统，它运行五年来从未因CPU问题导致控制中断。”

相关产品组合方案：

构建一个完整的Quantum系统，140CPU67160 需要与以下模块协同工作：

· •Quantum电源模块： 如 140CPS11420，为机架和CPU供电。

· •Quantum I/O模块： 如数字量输入 140DDI85300、模拟量输出 140ACO13000 等。

· •通信协处理器模块： 如 140CRP93200（用于Modbus Plus）、140NOE77101（用于以太网）。

· •热备冗余模块： 如 140CRA93100，用于构建高可用性系统。

· •编程软件： EcoStruxure™ Control Expert（原Unity Pro），用于硬件组态、编程和调试。

· •远程I/O分站： 如 Advantys® OTB 或 Momentum® 系列，用于扩展I/O点。

安装维护与全周期支持：

安装 140CPU67160 必须在系统完全断电下进行。将其插入Quantum本地机架最左侧的槽位（通常为槽位1），并锁紧模块上下方的固定螺丝。连接编程电缆、网络线和后备电池。日常维护主要是监控CPU上的状态指示灯（RUN, ERR, I/O, COMM等），并定期检查/更换后备电池。程序的上传/下载、在线监控和故障诊断均通过Control Expert软件进行，该软件提供了强大的诊断工具。
