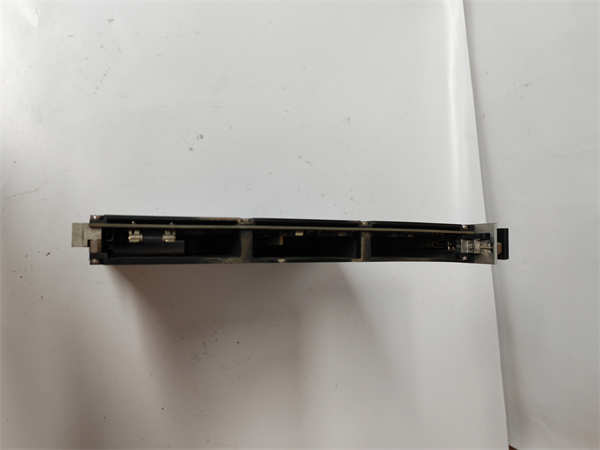

5466-258 WOODWARD

WOODWARD 5466-258 是伍德沃德（Woodward）公司生产的一款高密度数字量输入/输出（DI/DO）模块，通常用于其NetCon等系列控制系统。该模块负责处理现场的开关状态信号（如阀位反馈、按钮状态）并驱动外部继电器或指示灯，是实现机组启停逻辑、顺序控制和安全联锁的关键接口组件。

应用场景

在一座联合循环电厂的重型燃气轮机启动过程中，需要严格遵循一系列顺序逻辑：例如，只有当“润滑油压力正常”、“罩壳通风机已运行”等多个许可条件全部满足时，才能执行点火操作。WOODWARD 5466-258 模块在此过程中扮演着“哨兵”和“执行者”的角色。它的输入通道实时采集来自现场的压力开关、辅助触点的“通/断”状态；其输出通道则根据控制器的逻辑判断，驱动点火变压器、电磁阀等执行机构动作。模块的高可靠性和快速响应确保了启动序列的准确无误，从而保障了机组的安全、顺利启动。

核心参数速览

技术原理与创新价值

创新点1：高密度设计与通道级隔离。 WOODWARD 5466-258 在紧凑的模块尺寸上集成了高数量的DI/DO通道，节省了机架空间。更重要的是，其每个输入和输出通道通常都采用了光电隔离或磁隔离技术，有效防止现场侧的高压、浪涌或地电位差干扰甚至损坏控制系统逻辑侧，极大地提升了系统的抗干扰能力和可靠性。创新点2：强大的诊断与状态指示。 模块的每个通道通常都配有LED状态指示灯，能够直观显示通道的“通/断”状态。此外，模块具备完善的诊断功能，能够检测输出回路短路、开路等故障，并将诊断信息上传至主控制器，便于运维人员快速定位和排除故障，实现了预测性维护。创新点3：灵活的配置与高驱动能力。 该模块的输入电路可适应干触点（机械触点）和湿触点（有源信号）等多种信号源。输出通道则提供足够的电压范围和电流驱动能力（如2A），能够直接驱动中小型继电器、电磁阀和指示灯，减少了中间环节，简化了系统结构，提高了响应速度。

应用案例与行业价值

案例：天然气压缩机组安全联锁系统某长输天然气管道的关键压气站，其压缩机组的安全联锁系统（SIS）中使用了 WOODWARD 5466-258 模块。该模块负责监测紧急停机按钮、可燃气体探测器、轴承温度开关等关键安全设备的触点状态。当任何一个联锁条件触发时，模块会毫秒级内将信号传递给安全控制器，并立即通过其输出通道切断燃料阀并启动放空。站场工程师反馈：“5466-258 模块处理这些关键开关量信号非常可靠，从未误动或拒动。其清晰的通道状态指示也极大方便了我们的日常巡检和故障排查，为这座无人值守站场的安全生产提供了坚实基础。”

相关产品组合方案

构建完整的伍德沃德控制站，以下组件常与 5466-258 协同工作：

· •主控制器：如 NetCon 控制器，执行核心控制与联锁逻辑。

· •电源模块：为整个机架提供冗余、稳定的电源。

· •模拟量I/O模块：如 5453-279，用于处理温度、压力等连续量信号。

· •通信模块：用于连接上层HMI或DCS系统。

· •专用端子板：提供现场接线接口。

· •中间继电器：用于驱动大功率负载或实现电气隔离。

· •Toolkit 软件：用于硬件组态、逻辑编程和系统诊断。

安装维护与全周期支持

WOODWARD 5466-258 模块的安装需在系统断电后进行。需将其牢固插入NetCon机架的指定槽位，并确保现场信号线正确、紧固地接在对应的端子板上。日常维护主要是定期检查模块指示灯状态是否正常、接线端子有无松动。
