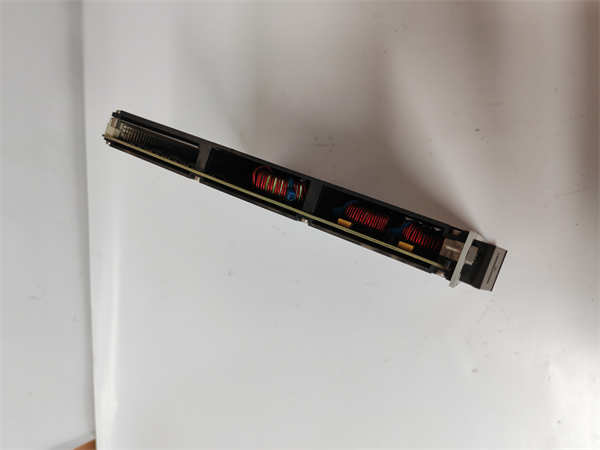

5466-318 WOODWARD

WOODWARD 5466-318 是伍德沃德（Woodward）公司生产的一款高性能数字量输入/输出（DI/DO）模块，是其NetCon等系列控制系统的标准配置组件。该模块作为控制系统与现场设备之间的数字桥梁，负责采集离散状态信号并输出开关控制指令，是实现机组启停顺序控制、安全联锁和保护功能的关键硬件。

应用场景

在一座大型液化天然气（LNG）工厂，核心的混合冷剂压缩机组的启动过程涉及数十个严格的顺序步骤。例如，需要确认“密封气压力正常”、“润滑油箱液位正常”等多个许可条件后，才能允许主电机合闸。WOODWARD 5466-318 模块在此扮演了“逻辑卫士”的角色。它的数字输入通道实时监测这些关键位置的限位开关和压力开关的触点状态；一旦所有条件满足，控制逻辑发出指令，5466-318 的输出通道便会驱动主电路断路器的合闸线圈。整个过程响应迅速、可靠，确保了这台关键动设备的安全启动，为整个液化流程的稳定奠定了基础。

核心参数速览

技术原理与创新价值

创新点1：高密度集成与强健的电气隔离。 WOODWARD 5466-318 在标准模块尺寸内集成了大量DI/DO通道，优化了控制机架的空间利用。其每个通道均采用了高质量的光电隔离器，在现场开关信号与敏感的控制器逻辑电路之间建立了可靠的隔离屏障，能有效抵御浪涌、电弧干扰和地电位差，确保了控制系统内核的绝对安全。创新点2：全面的实时诊断与可视化状态指示。 该模块具备完善的自我诊断功能，可监测输出回路短路、开路以及电源异常等故障。每个输入和输出通道都配有独立的LED指示灯，为现场工程师提供直观的“通/断”状态和故障指示，极大地简化了调试和故障排查流程，支持预测性维护，减少了意外停机。创新点3：灵活的信号适应性与高驱动能力。 5466-318 的输入电路设计兼容干触点和宽范围电压的湿触点信号，使其能直接连接各种现场的机械开关和接近开关。其输出触点具有较高的负载驱动能力，可直接控制中小型继电器、接触器、电磁阀和指示灯，减少了外部中间继电器的使用，提高了系统集成度和可靠性。

应用案例与行业价值

案例：油田燃气发电机组控制系统某偏远油田的自备电站采用多台燃气发电机组，其控制系统基于伍德沃德NetCon平台。WOODWARD 5466-318 模块负责处理机组所有的状态信号，如转速开关、温度开关、发电机断路器状态等，并控制预润滑泵、启动马达等辅助设备。在恶劣的沙尘和温差环境下，该模块多年来稳定运行。电站维护人员表示：“5466-318 模块非常皮实耐用，它的状态指示灯让我们在巡检时对机组辅助系统的状态一目了然。其可靠性保证了我们电站的自主供电，为油田生产提供了持续动力。”

相关产品组合方案

一个完整的伍德沃德控制站，通常需要以下组件与 5466-318 协同工作：

· •主控制器：如 NetCon 控制器，执行核心控制逻辑。

· •系统电源模块：为机架提供冗余、洁净的电源。

· •模拟量I/O模块：如 5453-xxx系列，用于处理温度、压力等连续量信号。

· •通信网关模块：用于与工厂DCS或SCADA系统进行数据交换。

· •专用端子板：提供标准化的现场接线接口。

· •Toolkit 软件：用于硬件组态、控制逻辑编程、系统调试和诊断。

· •ProTech 保护系统：提供独立的紧急停机保护。

安装维护与全周期支持

WOODWARD 5466-318 模块的安装需由合格人员操作。务必在控制系统完全断电后，将模块沿导轨插入机架指定槽位并锁紧。现场接线应严格按照端子图进行，确保正确、牢固。上电后，需通过Toolkit软件确认模块被正确识别并完成参数配置。日常维护主要是保持控制柜清洁，定期检查接线紧固性和模块指示灯状态。
