TRICONEX 2201

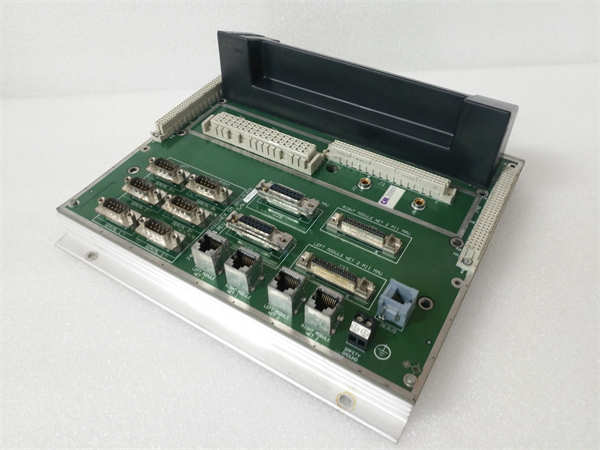

TRICONEX 2201 是TRICONEX（现属施耐德电气）公司Triconex安全系统系列中的一款四通道继电器输出模块。该模块通过高质量的继电器干触点，将安全控制系统的逻辑指令转换为可靠的物理开关动作，直接驱动现场执行设备，是安全仪表系统（SIS）的"最终执行者"。

应用场景：

在一座大型化工园的乙烯裂解装置中，当安全仪表系统检测到反应器超压危险时，安全逻辑处理器发出紧急停车指令。TRICONEX 2201输出模块接收到指令后，其内部对应的继电器触点立即动作（常开触点闭合）。这个触点直接串联在紧急切断阀的电磁线圈回路中，触点的闭合使得电磁阀得电，迅速切断进料管线，阻止事故扩大。在整个安全联锁回路中，2201模块作为系统的"手脚"，将电子安全逻辑转化为实际的物理动作，其可靠性直接关系到安全功能能否最终实现。

核心参数速览：

技术原理与创新价值：

创新点1：真正的负载兼容性与强电隔离能力TRICONEX 2201的核心优势在于其继电器输出特性。与晶体管输出只能驱动直流负载不同，其干触点是一个独立的机械开关，可以控制交流或直流、不同电压等级的负载。这种设计提供了完美的电气隔离，现场负载侧的电压突变、浪涌或接地故障不会窜入敏感的Triconex电子系统，极大地提升了整个系统的抗干扰能力和安全性。创新点2：面向安全应用的增强设计该模块采用的继电器具有较高的机械和电气寿命，能够承受驱动感性负载（如接触器、电磁阀线圈）时产生的瞬态冲击。触点材料经过特殊选择，抗电弧烧蚀能力强，确保在需要动作时能够可靠导通，防止因触点粘连导致的安全功能失效。创新点3：完整的回路诊断与可维护性模块不仅能执行输出指令，还具备触点动作状态回读等诊断能力。结合Triconex系统强大的诊断功能，可以监测输出回路的状态。其支持热插拔的特性允许在系统运行且冗余配置生效的情况下，安全地更换故障模块，最大限度地减少系统停机时间。

应用案例与行业价值：

案例：海上平台火灾气体保护系统某海上石油平台的工艺区火灾气体检测系统采用Triconex系统进行保护。当气体探测器检测到可燃气体浓度超标时，TRICONEX 2201模块接收主控制器的指令，启动应急响应：一个通道闭合，触发平台报警器；另一个通道闭合，启动工艺区紧急隔离阀；第三个通道动作，切断非本质安全设备的电源。平台安全工程师评价："2201输出模块的可靠性是我们安全系统的最后一道防线。其干触点输出能够直接驱动各种不同电压等级的现场设备，且完全隔离了我们的电子安全系统与现场的强电回路，这种设计为我们通过了严格的安全认证审计提供了关键支持。"

相关产品组合方案

· •Triconex主控制器：如3008处理器模块，是产生安全输出指令的大脑。

· •Triconex数字量输入模块：如2101模块，为安全逻辑提供输入信号，与2201构成完整的安全链。

· •中间继电器或接触器：当2201的触点容量不足时，用于扩展驱动能力。

· •现场执行机构：如紧急切断阀（ESD阀）、报警喇叭、消防系统启动器等，是2201模块的控制对象。

· •工程组态软件：用于对2201模块及整个系统进行配置和测试。

安装维护与全周期支持

TRICONEX 2201的安装与接线需由专业人员在系统断电下进行，特别注意强电回路的安全规范。接线时需严格区分逻辑供电端子和负载输出端子。组态通过Triconex专用软件完成。日常维护应定期检查输出触点状态（如有无氧化）和负载电流是否在额定范围内。对于安全关键回路，应定期（如每年）进行功能测试，验证输出动作的正确性。
