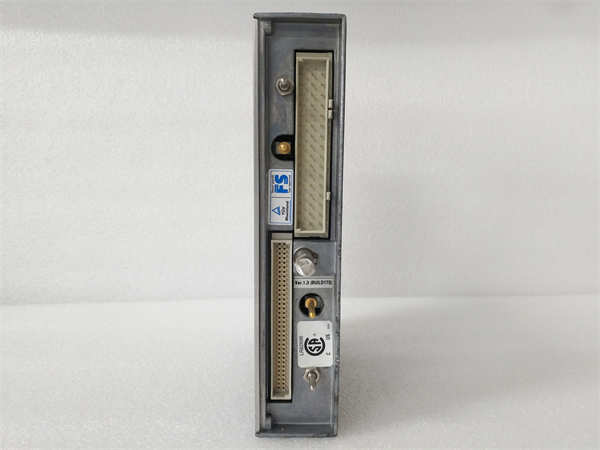

TRICONEX 3101

TRICONEX 3101 是TRICONEX（现属施密德电气）公司Triconex安全系统系列中的一款八通道模拟量输入模块。该模块专门用于采集现场的模拟量信号（如4-20mA），将过程变量（压力、温度、流量等）高精度地转换为数字量，为安全仪表系统提供可靠的过程状态信息，是构成安全控制回路的关键感知组件。

应用场景：

在一座大型天然气液化工厂的冷箱区域，需要对多个关键点的温度和压力进行连续监测，任何测量失效都可能导致严重安全事故。TRICONEX 3101模块被安装在现场的Triconex安全机柜中，实时采集8支铂热电阻和压力变送器的4-20mA信号。当某个检测点的温度接近安全限值时，3101模块的高精度测量电路准确地将模拟信号转换为数字量，通过系统背板传送给Triconex主控制器。系统基于这些精确数据执行复杂的安全算法，在参数达到危险阈值前就启动预报警和联锁保护，有效避免了因仪表信号漂移或失真导致的误动作或拒动作，保障了装置的平稳运行。

核心参数速览：

技术原理与创新价值：

创新点1：高精度测量与智能信号调理TRICONEX 3101采用高性能的16位模数转换器和精密的信号调理电路，对各种范围的电流电压信号都能进行高精度、低漂移的测量。模块内部集成了可编程的滤波算法，用户可以根据过程特性配置滤波时间常数，有效抑制现场干扰，确保测量值的稳定性和准确性。创新点2：集成的HART协议与高级诊断能力模块内置HART调制解调器，可在传输4-20mA模拟信号的同时，与支持HART协议的智能变送器进行数字通信。这意味着工程师可以通过安全系统直接对现场仪表进行远程组态、校准和诊断，获取设备序列号、校准信息等宝贵数据，实现预测性维护。创新点3：完备的安全设计与可靠性保障作为安全系统组件，3101模块具备完善的自诊断功能，可实时监测模块硬件状态、通信状态以及每个输入通道的信号质量。当检测到信号断线、超限或模块内部故障时，会立即向系统报告，确保安全系统能够采取适当的应对措施，防止危险失效。

应用案例与行业价值：

案例：炼油加氢装置安全联锁系统某炼油厂加氢裂化装置的反应器温度和安全阀前压力是至关重要的安全参数。系统采用TRICONEX 3101模块来监测这些关键变量。在一次装置波动中，反应器温度快速上升，3101模块准确捕捉到这一变化，并将高精度的温度值传送给Triconex控制器。系统依据准确的测量值执行梯度升温速率报警，在温度达到高高联锁值前及时动作，避免了反应器超压风险。仪表工程师评价："3101模块的测量精度和稳定性超出了我们的预期。其HART功能让我们能够在不中断工艺的情况下，对智能变送器进行在线诊断，大大提高了我们维护工作的效率和安全性。"

相关产品组合方案

· •Triconex主控制器：如3008处理器模块，是3101模块的数据处理核心。

· •Triconex数字量模块：如2101（DI）、2201（DO），与3101协同构成完整的安全回路。

· •现场智能变送器：如压力、温度变送器，是3101模块的信号来源。

· •工程组态软件：用于对3101模块进行参数配置、量程设置和诊断监测。

· •安全栅/隔离器：在需要本安防爆的场合，用于信号隔离和能量限制。

安装维护与全周期支持

TRICONEX 3101的安装需由专业人员操作。在系统断电情况下，将模块插入Triconex机架指定槽位，连接好信号线和屏蔽层。首次上电后，需通过组态软件对每个通道的信号类型、量程、滤波时间等参数进行配置。日常维护主要包括定期检查接线紧固度、屏蔽层接地状况，并通过系统软件监控模块和通道的诊断信息。
