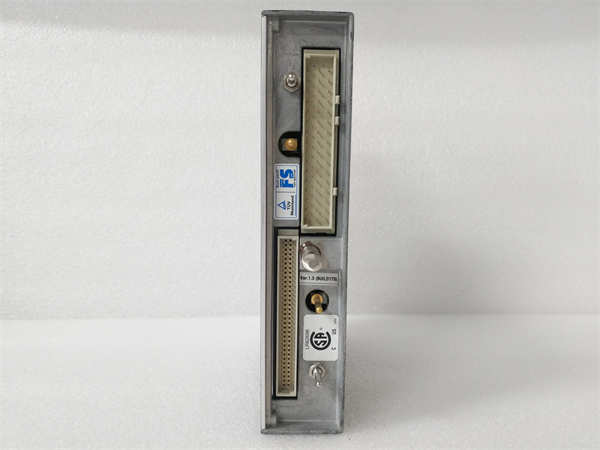

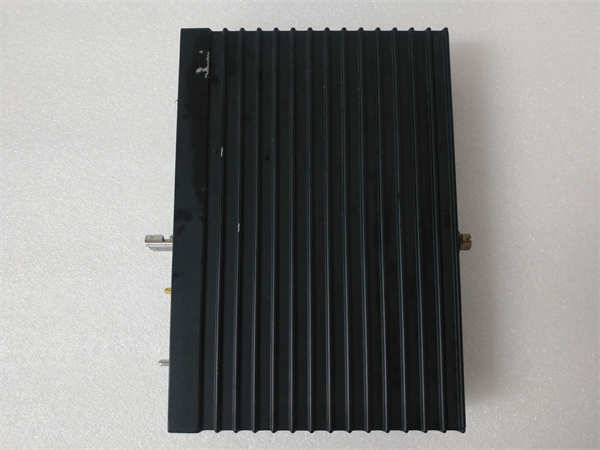

TRICONEX 3201 是TRICONEX（现属施耐德电气）公司Triconex安全系统系列中的一款四通道模拟量输出模块。该模块专门用于将安全控制器的数字指令高精度地转换为模拟量信号（如4-20mA），驱动现场执行机构（如调节阀、变频器），是安全仪表系统中实现精确控制的关键执行组件。

应用场景：

在一座大型炼油厂的加氢精制装置中，反应器进料流量需要根据工艺条件进行精确调节以确保安全运行。TRICONEX 3201模块接收来自Triconex安全控制器的流量设定值指令，将其转换为精确的4-20mA模拟信号，输出至进料调节阀的电气阀门定位器。当系统检测到反应温度异常升高时，控制器会计算出需要的进料减量指令，3201模块快速而准确地将新设定值转换为对应的电流信号，驱动调节阀关小，平稳地降低进料流量，从而避免反应器超温风险。其高精度输出确保了阀门位置的精确控制，为装置的平稳运行提供了可靠保障。

核心参数速览：

技术原理与创新价值：

创新点1：高精度数模转换与输出驱动能力TRICONEX 3201的核心在于其高性能的16位数模转换器和精密的输出驱动电路。它能够将控制器的数字设定值无失真地转换为高精度的模拟电流或电压信号。其输出级具有强大的带载能力，能直接驱动较大的环路电阻，确保信号在长距离传输后仍能保持精度，可靠地驱动现场执行器。创新点2：集成的HART协议与智能设备管理模块内置HART调制解调器，在输出4-20mA控制信号的同时，可与支持HART协议的智能现场设备（如阀门定位器）进行双向数字通信。这使得工程师能够远程读取设备的详细状态信息（如阀门实际位置、报警信息）、进行配置甚至部分校准操作，实现了预测性维护和资产管理功能。创新点3：完备的安全诊断与故障安全处理作为安全关键组件，3201模块具备强大的在线诊断功能。它可以实时检测输出回路是否开路、短路，以及模块自身的硬件健康状况。一旦检测到故障，模块会立即向系统报告，并可根据预设策略将输出驱动到一个预定义的安全状态（如保持最后值、跳变到最大值或最小值），防止执行器处于不可控状态，这是实现“故障安全”原则的关键。

应用案例与行业价值：

案例：天然气调压站压力安全控制系统某城市天然气门站需要将高压管线来气精确减压至城市管网压力。该系统使用TRICONEX 3201模块来控制出口管线的调节阀。安全控制器根据出口压力设定值与实际值的偏差，计算出控制指令。3201模块将此指令转换为高精度的4-20mA信号，驱动调节阀动作，实现压力的稳定控制。在一次上游压力突然波动的紧急情况下，系统安全逻辑触发，3201模块根据指令迅速将输出信号降至安全位置，避免了管网超压。站场经理评价：“3201模块的输出精度和可靠性确保了调压控制的稳定性，其HART功能让我们能实时监控阀门定位器的健康状态，实现了从被动维修到主动维护的转变，对保障稳定供气至关重要。”

相关产品组合方案

· •Triconex主控制器：如3008处理器模块，是产生控制指令的大脑。

· •Triconex模拟量输入模块：如3101模块，用于采集过程变量反馈，与3201构成闭环控制。

· •现场执行机构：如调节阀、电气阀门定位器、变频器，是3201模块的控制对象。

· •工程组态软件：用于对3201模块进行输出参数、故障安全值、HART变量等配置。

· •信号隔离器或安全栅：在需要本安防爆的场合，用于信号隔离。

安装维护与全周期支持

TRICONEX 3201的安装与接线需由专业人员进行。在系统断电下，将模块插入机架指定槽位，并正确连接输出信号线（注意信号极性及屏蔽）。上电后，需通过组态软件设置各通道的输出类型、量程、故障安全值等参数。日常维护主要包括检查接线紧固度、监测输出负载是否在允许范围内，并通过系统软件查看模块诊断状态。
