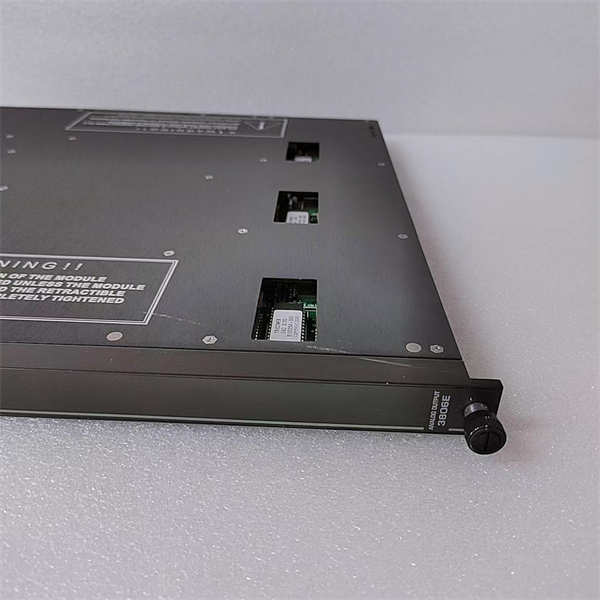

TRICONEX 3806E

TRICONEX 3806E 是施耐德电气旗下Triconex品牌生产的一款高性能以太网通信模块，专为Tricon v9-v11安全系统设计。该模块通过三重化以太网架构，为Tricon系统之间、以及与工程师站（TriStation）和第三方系统（如DCS）提供高速、可靠的数据交换通道，是实现全厂安全网络集成的关键枢纽。

应用场景

在西亚某大型海上天然气平台的中央控制系统中，三套独立的Tricon安全系统分别负责紧急停车（ESD）、火气监测（F&G）和高压井口控制。为了实现全局安全态势协同，例如当F&G系统检测到火灾时，ESD系统需要立即执行全平台紧急关断，TRICONEX 3806E 模块在其中扮演了“信息高速公路”的角色。它安装在每个Tricon机架内，通过高速以太网将这三套系统的关键安全数据（如系统状态、报警、工艺联锁值）进行实时、可靠的同步。这种基于3806E 的全局数据交换，确保了平台在应急状态下所有安全系统能够步调一致，避免了因信息孤岛导致的响应延迟或冲突，将安全性能提升至全新高度。

核心参数速览

技术原理与创新价值

创新点1：三重化以太网通信架构3806E 延续了Tricon系统的核心设计理念——三重模块冗余。其内部集成了三套独立的以太网控制器和物理端口。数据通过三个独立的网络路径进行传输，在主系统内进行“三取二”表决，有效避免了单点网络故障导致的数据丢失或通信中断，为安全关键通信提供了无与伦比的可靠性。创新点2：高效的全局数据交换该模块实现了Tricon系统间高速、确定性的数据共享。它允许不同机架内的主处理器直接交换数据，如同访问本地I/O一样方便，极大简化了多系统协同应用的编程和配置难度，并保证了数据同步的实时性。创新点3：灵活的第三方系统集成除了专用的全局数据交换协议，3806E 还内置了标准的Modbus TCP服务器功能。这使得上位的DCS、SCADA或资产管理系统能够以通用的工业协议直接读取Tricon系统内的数据，无需额外的协议转换网关，降低了系统复杂度和集成成本。

应用案例与行业价值

案例：大型炼化一体化基地安全系统网络国内某千万吨级炼化一体化项目，其核心装置区部署了超过十套Tricon系统，分别用于催化裂化、连续重整等关键装置的ESD。

· ••应用流程：每套Tricon系统中均配置了3806E 模块，通过工厂光纤以太网连接成一个安全环网。中央控制室的全局安全工作站通过3806E 的Modbus TCP接口，实时监控所有装置的安全状态；同时，相邻装置间的Tricon系统通过全局数据交换功能，共享重要的工艺联锁信号，实现装置间的安全联动。

· ••带来的改进：该网络实现了全厂安全状态的“一张图”可视化，提升了应急指挥效率。装置间的安全联动逻辑避免了事故的扩大化。3806E 的高可靠性确保了这条“安全神经中枢”7x24小时畅通无阻，为整个基地的安全生产提供了核心通信保障。

相关产品组合方案

构建完整的Tricon通信解决方案，以下产品与3806E 密切相关：

· ••Tricon 主处理器模块（如 3008）：系统的控制核心，3806E 为其提供通信扩展。

· ••Tricon 各类I/O模块（如 3503E, 3700A）：现场接口，其数据通过3806E 上传。

· ••Tricon 通信模块（如 4351B）：用于控制网络通信，与3806E 的管理网络功能互补。

· ••TriStation 1131 工程软件：运行于工作站，通过3806E 对Tricon系统进行组态和监控。

· ••Tricon 系统机架与电源：为所有模块提供物理安装平台和电力供应。

· ••Tricon 其他网络模块（如 3805H）：提供不同通信协议（如串行链路）的接口选择。

安装维护与全周期支持

TRICONEX 3806E 采用标准的Tricon模块化设计，安装时只需将其插入Tricon机架的指定通信槽位，并确保锁定机构到位。连接以太网线时，建议使用屏蔽双绞线并良好接地。配置通过成熟的TriStation软件进行，可灵活设置IP地址、数据交换表和Modbus映射。日常维护主要通过软件中的诊断视图和模块上的LED状态指示灯来监控通信链路的健康状态。
