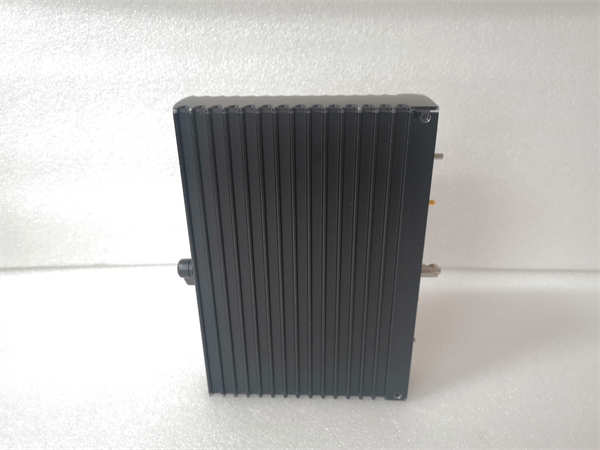

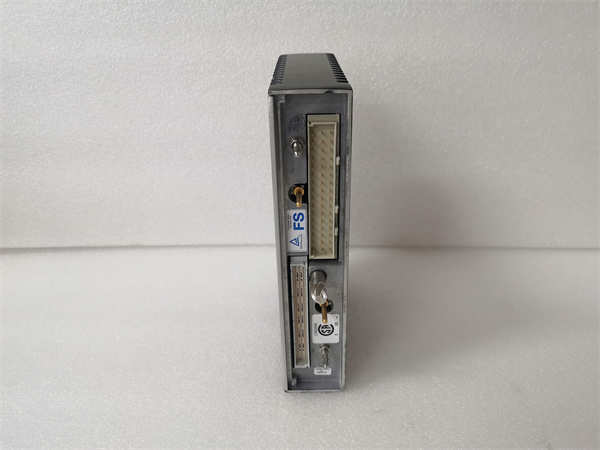

TRICONEX 3481

TRICONEX 3481 是施耐德电气旗下Triconex品牌生产的一款高性能三重化模拟量输入模块，专为Tricon安全仪表系统设计。该模块采用三重模块冗余架构，能够高精度地采集现场传感器的模拟量信号，为紧急停车、火气监测等安全关键应用提供可靠的过程变量监测。

应用场景

在西北某大型天然气处理厂的紧急停车系统中，需要对关键工艺参数进行持续监测，如压缩机出口压力、分离器液位和天然气温度。系统采用TRICONEX 3481 模块采集现场智能变送器的4-20mA信号。该模块的三重化设计确保即使单个通道出现故障，系统仍能通过"三取二"表决获得正确的测量值，避免了因单一传感器或采集通道故障导致的误停车。在一次压力变送器线路接地故障中，3481 模块的实时诊断功能立即检测到异常，并在控制室发出预警，使维护人员能在系统触发停车前完成检修，避免了非计划停产带来的巨大经济损失。

核心参数速览

技术原理与创新价值

创新点1：真正的三重模块冗余设计TRICONEX 3481 采用完整的三重化架构，每个输入信号被同时送至三个独立的采集通道进行处理。每个通道包含独立的信号调理、ADC转换和微处理器。系统通过专有的Tristation总线进行高速通信和"三取二"表决，确保即使某个通道完全故障，系统仍能基于另外两个健康通道获得准确数据，为安全仪表系统提供了极高的容错能力。创新点2：先进的信号调理与诊断技术模块集成了强大的信号调理电路，支持多种信号类型的直接接入，无需外部变送器。其内置的全面诊断功能可实时监测传感器回路开路、短路故障，并能检测模块自身的健康状态。这种预测性维护能力使运维人员能够提前发现潜在问题，避免故障影响系统安全功能。创新点3：高精度与高抗干扰能力采用16位高精度ADC转换器，结合优异的温度补偿技术和滤波算法，3481 在各种工况下都能提供稳定、精确的测量结果。其极高的共模抑制比和通道间隔离电压，确保了在恶劣工业电磁环境下信号采集的准确性，防止误报警和误动作。

应用案例与行业价值

案例：海上平台火气监测系统升级南海某海上油气生产平台的火气监测系统进行安全升级，需要高可靠性监测可燃气和有毒气体浓度。

· ••应用流程：系统采用TRICONEX 3481 模块采集现场16个气体探测器的4-20mA输出信号。模块的三重化设计确保了即使单个采集通道受电磁干扰产生偏差，系统仍能基于健康通道的正确数据进行表决，准确判断气体浓度是否超限。

· ••带来的改进：系统投用后，因信号采集故障导致的误报警减少了90%以上。模块的在线诊断功能使维护人员能快速定位故障探测器，维修效率提升50%，为平台安全生产提供了可靠保障。

相关产品组合方案

构建完整的Tricon安全系统，以下产品与3481 协同工作：

· ••Tricon 主处理器：如3008，执行系统逻辑和表决

· ••Tricon 通信模块：如3806E，用于系统间数据交换

· ••Tricon 数字量模块：如3503E，用于开关量信号采集

· ••Tricon 模拟量输出模块：如3700A，用于控制信号输出

· ••Tricon 电源模块：如8312，为系统提供可靠电力

· ••Tricon 机架和背板：为所有模块提供安装平台

安装维护与全周期支持

TRICONEX 3481 采用模块化设计，支持热插拔功能。安装时只需将模块插入Tricon机架指定槽位，确保连接器完全接触。现场信号接线应使用屏蔽双绞线，并保证屏蔽层单点接地，以获得最佳抗干扰效果。日常维护主要通过Tricon系统的诊断软件监控模块运行状态，定期检查接线端子紧固情况。当模块发生故障时，可在系统允许下进行在线更换，最大限度减少系统停机时间。
