TRICONEX 3009

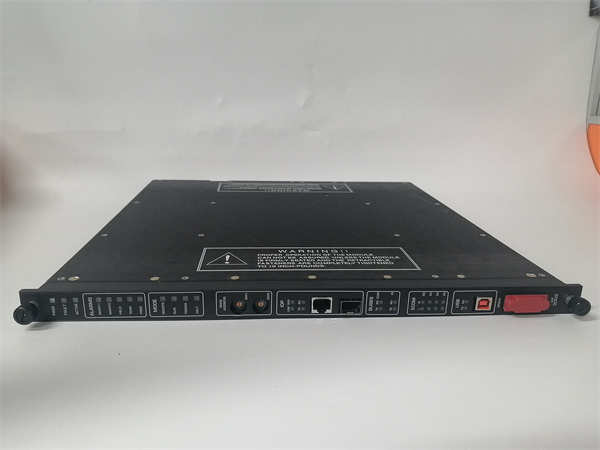

TRICONEX 3009 是施耐德电气（Schneider Electric）旗下TRICONEX品牌生产的一款数字量输入模块，专为Tricon v9 和 v10 系列容错式安全仪表系统（SIS）设计。该模块采用三重模件冗余（TMR）架构，用于高可靠性地采集现场干接点信号（如紧急停车按钮、液位开关、压力开关的状态），是安全联锁逻辑的起点。

应用场景：

在一座大型海上石油平台的天然气压缩机组中，安全是最高准则。紧急停车按钮（ESD）、可燃气体探测器报警触点以及压缩机轴承超温开关等关键安全信号，必须被万无一失地采集。TRICONEX 3009 模块正是承担这一重任的“安全哨兵”。它被安装在Tricon安全控制器机架内，其每个输入通道的三路独立电路同时监测同一个现场干接点。采用“断电跳闸”（De-energize to Trip）的安全原则，即正常运行时触点闭合，模块检测到电流；报警或停车时触点断开，电流消失触发动作。其TMR架构确保单一电路故障不会导致误停车，同时能检测出故障并报警，实现了高安全性与高可用性的统一，保障了平台在极端环境下的安全运行。

**核心参数速览：

技术原理与创新价值：

创新点1：三重模件冗余（TMR）架构与高安全性。 3009 模块的核心是其TMR设计。每个输入通道包含三套完全独立的输入电路、电源和诊断器。三套系统同时对现场触点状态进行采集和诊断，并将结果送至三个独立的处理器。处理器间通过专有通信链路进行同步和“三选二”表决。这意味着单一部件的故障不会导致系统误动作（安全性），同时故障能被立即检测并报警（可用性），实现了安全性与可用性的最佳平衡，满足最高的SIL 3等级要求。创新点2：全面的在线诊断能力。 模块持续进行自我诊断和现场回路诊断。它能检测到输入回路的开路（触点断开是正常动作，但线路断线是故障）、短路以及模块内部电子元件的故障。一旦检测到任何异常，会立即在模块前面板通过LED指示灯报警，并将诊断信息上传至主处理器，指导维护人员快速定位和排除故障，避免了隐性故障的存在。创新点3：“故障安全”设计原则。 3009 模块遵循“失电跳闸”的安全原则。系统正常运行时，现场安全触点（如急停按钮）处于闭合状态，模块检测到电流。当需要安全动作时，触点断开，电流消失，模块触发联锁逻辑。这种设计意味着即使出现线路断线或电源丢失这类故障，也会被系统视为“需要停车”的安全状态，从而最大限度地避免了因故障而导致系统拒动（该停未停）的危险情况。

应用案例与行业价值：

案例：某大型化工园区罐区安全联锁系统升级。 该罐区存储大量易燃易爆化学品，其防火堤内的手动火灾报警按钮和可燃气体探头报警信号原由普通PLC采集，可靠性不足。升级为TRICONEX 安全系统，并采用3009 模块采集这些关键信号。当某个区域的气体探测器检测到泄漏并发出报警触点信号时，3009 模块的三路采集系统会同步确认该信号。即使其中一路因干扰采集到错误信号，系统仍能基于“三选二”原则正确表决，触发联锁动作（如关闭进料阀、启动通风系统）。一次雷击导致模块一个通道的输入电路损坏，系统立即发出精准的模块故障报警，但整个安全功能并未丧失，继续基于剩余两个健康通道正常工作，保障了罐区在雷雨天气下的安全，并允许在计划停车时再进行维修，避免了非计划停产。安全经理评价：“3009 模块的冗余和诊断能力给了我们双重保障：既不会因单点故障误停车影响生产，又能及时发现故障并处理，真正做到了安全与生产兼顾。”

相关产品组合方案：

· ••Tricon 主处理器模块：如3008，是系统的核心，处理3009 输入的逻辑。

· ••Tricon 数字量输出模块：如3625，接收处理器指令，驱动现场执行机构（如电磁阀）。

· ••Tricon 模拟量输入模块：如3700A，用于采集温度、压力等连续量安全信号。

· ••Tricon 机架与电源：如4000103-510 机架，为所有模块（包括3009）提供安装基础和电力。

· ••Tristation 1131 工程软件：用于对Tricon系统（包括配置3009）进行编程、组态和调试。

· ••安全继电器/隔离器：用于将现场信号与3009 模块进行隔离和转换。

· ••SOE（事件顺序记录）模块：用于精确记录3009 输入点动作的时间戳。

安装维护与全周期支持：

TRICONEX 3009 模块的安装、维护和更换必须由经过专门培训并授权的人员，严格按照安全规程执行。模块支持在线热插拔，但操作前需通过工程软件将相应槽位置于维护模式，确保系统处于安全状态。日常维护主要通过Tristation 1131软件监控模块的诊断状态和输入点状态。定期进行功能测试（如触发现场开关，验证3009 采集和系统逻辑动作是否正确）是保证安全系统完整性的关键环节。
