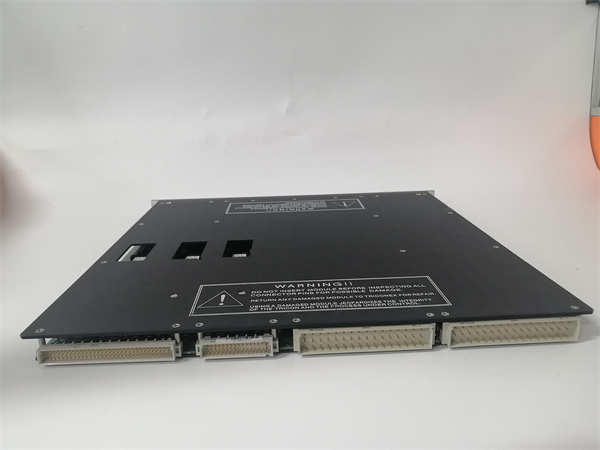

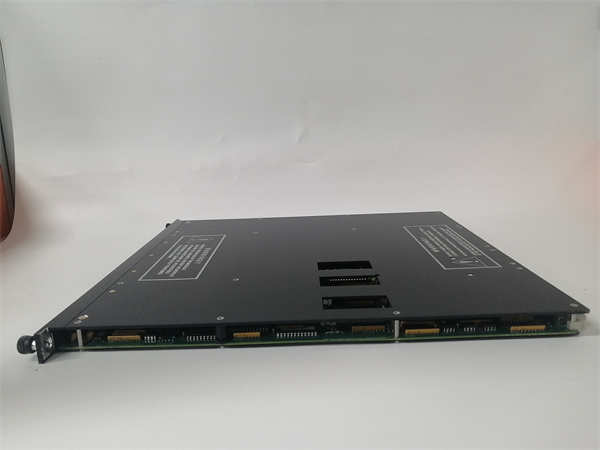

TRICONEX 3664

TRICONEX 3664 是施耐德电气（Schneider Electric）旗下TRICONEX品牌生产的一款数字量输出模块，专为Tricon v9 和 v10 系列容错式安全仪表系统（SIS）设计。该模块采用三重模件冗余（TMR）架构，用于高可靠性地驱动现场执行设备（如电磁阀、继电器、报警器等），是安全联锁逻辑的最终执行终端。

应用场景：

在一座大型化工厂的紧急停车系统（ESD）中，当工艺参数超限（如反应器超压）时，系统必须可靠地切断进料阀并打开泄放阀。TRICONEX 3664 模块正是这一关键安全动作的“最终执行者”。它接收来自Tricon主处理器（如3008）的安全联锁逻辑运算结果。当逻辑条件满足，需要触发安全动作时，3664 模块内部的三套独立输出电路会同步动作，通过“三选二”表决机制，控制其内部的冗余继电器触点闭合或断开。这个触点信号再驱动中间继电器或安全继电器，最终控制紧急切断阀的电磁阀断电，实现安全停车。其TMR架构确保即使模块内部某一套输出电路发生故障，系统仍能基于健康电路的多数表决结果正确执行安全动作，同时上报故障信息，实现了安全功能的高可用性和高可靠性。

**核心参数速览：

技术原理与创新价值：

创新点1：三重模件冗余（TMR）架构与高安全性。 3664 模块的核心是其TMR设计。每个输出通道包含三套完全独立的输出电路（包括驱动器和继电器）和诊断器。主处理器的三个分支分别控制三套输出电路，输出结果通过硬件进行“三选二”表决。只有当至少两套电路一致时，最终触点才动作。这种设计消除了因单一处理器分支或输出电路故障导致的误动或拒动，满足了最高的安全完整性等级（SIL 3）要求。创新点2：全面的在线诊断与触点回读。 模块具备强大的自诊断能力，可检测输出电路的健康状况。高级型号还可能支持触点状态回读功能，即模块能实际监测输出继电器的触点是否真实地处于指令要求的状态（闭合或断开）。这一创新功能能够检测出继电器触点粘连等致命故障，极大地增强了系统的安全性。创新点3：故障安全设计与高驱动能力。 模块遵循“故障安全”原则。通常采用“励磁跳闸”模式，即正常运行时输出继电器线圈带电，触点处于安全状态（如断开）；需要安全动作时，处理器使线圈失电，触点闭合驱动现场设备。这种方式确保在模块失电或故障时，系统会导向安全状态。其继电器触点具有较强的负载驱动能力，可直接控制中小功率的电磁阀、报警器等，简化了系统设计。

应用案例与行业价值：

案例：某天然气处理厂燃烧炉的燃料气紧急切断系统。 该系统中，TRICONEX 3664 模块的一个通道负责控制燃料气主切断阀的电磁阀。当火焰探测器检测到熄火或其它安全条件触发时，Tricon处理器会命令3664 模块的该通道动作，断开触点，使电磁阀失电，弹簧复位关闭切断阀。一次，由于雷击过电压，模块内三套输出电路中有一套的驱动芯片损坏，导致其无法正常输出。但由于3664 的TMR架构和“三选二”表决机制，剩余两套健康的电路仍然能够正确执行安全命令，切断了燃气供应，并立即向操作员报告了模块故障，避免了因单一点故障导致的系统安全功能丧失和可能发生的炉膛爆炸事故。仪表工程师评价：“3664 模块的冗余设计和触点回读功能让我们对最终执行环节的信心大增。我们知道，即使它内部出现部分故障，依然能可靠地完成安全动作，这是装置安全运行的基石。”

相关产品组合方案：

· ••Tricon 主处理器模块：如3008，是系统的核心，产生安全输出逻辑。

· ••Tricon 数字量输入模块：如3009，为系统提供现场触发信号。

· ••中间继电器/安全继电器：用于扩展触点容量或实现电气隔离。

· ••现场执行器：如紧急切断阀（ESD阀） 的电磁阀，是3664 的最终控制对象。

· ••Tricon 机架与电源：如4000103-510 机架，为所有模块提供安装基础和电力。

· ••Tristation 1131 工程软件：用于对Tricon系统（包括配置3664）进行编程、组态和调试。

· ••信号隔离器：在恶劣环境下，用于隔离3664 输出与现场负载。

安装维护与全周期支持：

TRICONEX 3664 模块的安装、维护和更换必须由经过专门培训并授权的人员，严格按照安全规程执行。模块支持在线热插拔，但操作前需通过工程软件将相应槽位置于维护模式，确保系统处于安全状态。日常维护主要通过Tristation 1131软件监控模块的诊断状态和输出点状态。
