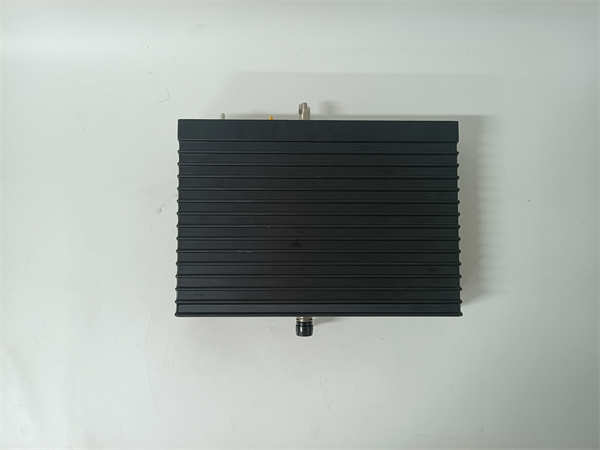

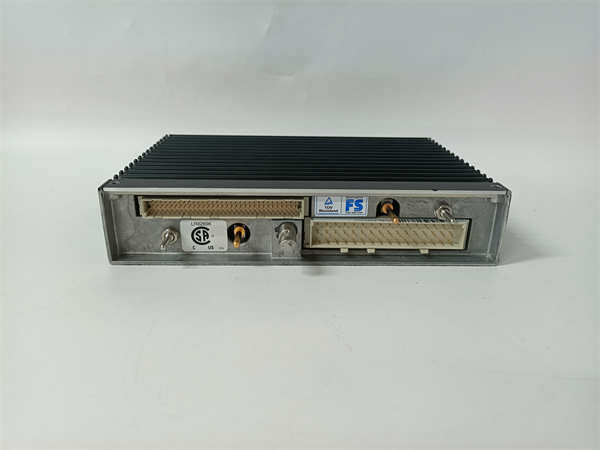

3481 是施耐德电气旗下TRICONEX品牌生产的一款高性能主处理器模块（Main Processor），是其Tricon v9/v10安全仪表系统（SIS）的核心大脑。该模块基于成熟的三重模件冗余（TMR）架构设计，已通过TÜV等机构认证，可达到IEC 61508 SIL 3的安全完整性等级，专门用于执行最关键的安全联锁逻辑，如紧急停车（ESD）、火气保护（F&G）和燃烧器管理系统（BMS）。应用场景
在北海的一座海上石油平台上，生产流程中一旦检测到高压管线压力骤升或可燃气体泄漏等极端危险信号，必须在数百毫秒内完成逻辑判断，并启动紧急停车序列，关闭关键阀门、切断进料，以避免灾难性事故的发生。此时，以3481 主处理器为核心的Tricon安全系统就是最后的防线。它通过其三套独立的并行处理电路同时对信号进行表决处理，即使单一电路出现硬件故障，系统也能继续保持安全运行并输出正确指令，其“容错”能力确保了安全保护的“永不失效”。
核心参数速览
| |
|---|
| |
| TRICONEX (Schneider Electric) |
| |
| Tricon v9 / v10 安全仪表系统（SIS） |
| |
| TÜV认证，符合IEC 61508 SIL 3， ANSI/ISA-91.00.01 |
| |
| 大容量RAM和Flash存储，用于存储安全逻辑和系统映像 |
| 支持TriStation网络（用于编程/诊断）、支持与DCS等系统通信 |
| |
| |
| |
| |
技术原理与创新价值
创新点1：经典的三重模件冗余（TMR）架构。 3481 模块内部包含三套完全相同的处理器、电源和内存电路。三个处理器并行执行同一套安全逻辑，并通过专有的硬件表决器对输出进行“三取二”表决。这意味着系统能够容忍任何一个处理器通道的随机硬件故障，而不会影响其安全功能的正确执行，从硬件层面实现了极高的容错能力和可用性。创新点2：全面且深入的在线诊断技术。 除了硬件冗余，3481 模块还集成了极其强大的在线诊断功能。它能够持续不断地检测处理器内存、通信端口、表决电路等关键硬件的健康状态，诊断覆盖率极高。一旦检测到任何不可纠正的故障，系统会安全地进入预定状态（如触发停车），并生成详细的诊断信息，提醒维护人员干预，从而避免了危险失效的发生。创新点3：无缝的容错通信与系统集成。 3481 不仅自身是TMR结构，它还管理着整个Tricon系统的TMR I/O模块之间的通信。通过专用的容错通信总线，确保I/O数据在三套系统中同步和表决。同时，它提供多种标准通信接口，能够与工厂的DCS、资产管理系统进行可靠的数据交换，实现安全与控制的深度融合。
应用案例与行业价值
某大型乙烯工厂为提升其裂解装置的安全性，将原有的继电器式联锁系统升级为以Tricon系统为核心的ESD，采用3481 作为主处理器。应用流程： 装置上所有安全相关传感器（如高温、高压、流量开关）的信号接入Tricon的TMR I/O模块，最终汇至3481 主处理器。3481 以极快的扫描周期（ typically 100ms）运行经过TÜV认证的安全逻辑，对输入进行连续表决和逻辑判断。当条件满足时，它立即通过TMR输出模块驱动现场的执行机构（如电磁阀），实现安全停车。带来的改进： 工厂安全经理评价：“升级后，系统的可靠性和可用性得到了质的飞跃。3481 处理器强大的诊断功能让我们能提前发现潜在问题，将维护从被动抢修变为计划性维护。自投运以来，系统成功处理了数次真实的生产波动，避免了重大事故，其SIL 3的认证也帮助我们满足了最严格的法规要求。”
相关产品组合方案
- 1.3503E： 模拟量输入模块（TMR），是3481 感知过程危险信号的主要“感官”。
- 2.3664： 继电器输出模块（TMR），是3481 执行安全动作的“手脚”。
- 3.3805E： 数字量输入模块（TMR），用于接收开关量状态信号。
- 4.4351B： 系统电源模块，为包括3481 在内的整个机架提供冗余电力。
- 5.4000103-210： 用于连接工程师站的通信模块。
- 6.Triconex MPC： 更现代的Tricon安全控制器系列，是3481 所在平台的升级选择。
- 7.TriStation 1131 软件： 用于对3481 进行逻辑组态、编程、调试和诊断的官方工程平台。
安装维护与全周期支持
安装或更换3481 主处理器模块是一项高风险作业，必须由经过Triconex专业培训的工程师执行。操作前需完成严格的安全工作许可和系统停机程序。在Tricon系统中，通常支持主处理器的在线热插拔更换，但必须严格遵循官方规程，使用静电防护措施。日常维护的核心是定期通过TriStation软件查看系统诊断日志，监控模块健康状况和表决差异，进行预防性维护。
