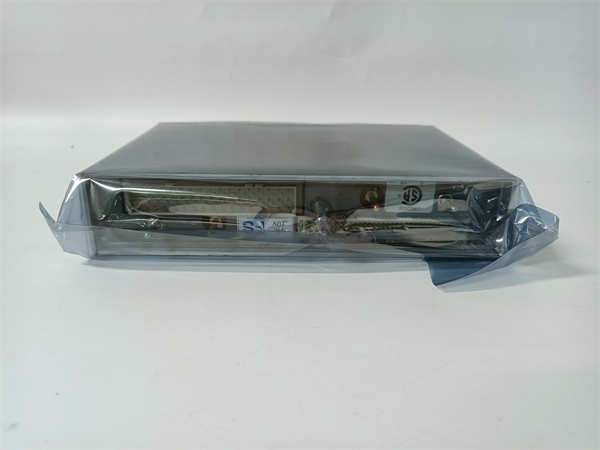

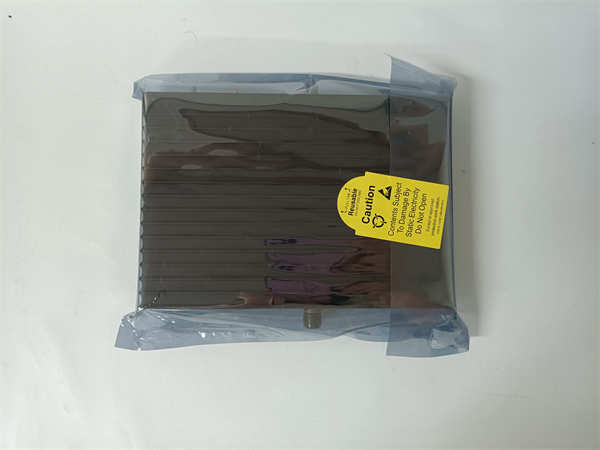

PI3381 是TRICONEX（现隶属于施耐德电气）为其Triconex三重模块化冗余（TMR）安全仪表系统设计的一款专用接口模块。该模块在系统中扮演着关键角色，通常用于实现特定信号的隔离、转换或接口扩展，是确保安全系统与现场设备之间可靠、准确通信的重要桥梁。应用场景：
在化工厂的紧急停车系统（ESD）中，需要接收来自气体检测系统的关键报警信号。这些信号可能来自非Triconex标准的第三方设备，其电平和协议与安全系统不直接兼容。TRICONEX PI3381 接口模块在此场景下发挥关键作用，它将这些外部信号进行隔离、调理和转换，使其成为Triconex TMR系统能够可靠识别的标准信号。这一过程有效防止了地环路干扰和电压浪涌对高可靠性安全系统的冲击，确保了危险信号能被无遗漏、无误差地响应，解决了“异构系统安全集成”的关键痛点。
核心参数速览：
| |
|---|
| |
| |
| |
| Triconex 安全仪表系统（如 Tricon V9/V10/V11） |
| |
| |
| |
| |
| |
| |
| |
技术原理与创新价值：
- •创新点1：安全级信号隔离与调理。 PI3381 模块内部采用了高质量的隔离技术（如光电隔离或磁隔离），能够有效隔离现场侧可能存在的高压、浪涌和噪声，防止其窜入安全系统核心，从硬件层面保障了TMR系统的纯净运行环境，满足了功能安全标准对故障隔离的要求。
- •创新点2：专用的接口协议转换。 针对特定的集成需求，该模块固化了相应的接口协议处理逻辑，能够实现不同信号制式（如NAMUR、干接点、电压）或简单通信协议与Triconex内部TMR总线之间的无缝转换。这种专用化设计简化了系统集成复杂度，提高了可靠性。
- •创新点3：无缝的TMR系统集成。 PI3381 模块完全遵循Triconex系统的设计规范，支持系统的在线诊断、热插拔更换等关键特性。它能够作为系统的一个可识别节点，其健康状态受到主控制器的持续监控，确保了整个安全链路的完整性。
应用案例与行业价值：
在某个液化天然气（LNG）接收站的火灾和气体保护系统（F&GS）中，其核心的Triconex系统需要通过 PI3381 模块接入来自多个供应商的火焰探测器和有毒气体探测器的报警输出信号。这些探测器的输出方式多样，PI3381 模块成功地将它们统一转换为系统可识别的安全信号。自投用以来，系统运行稳定，多次正确触发报警和联动控制，有效保障了站场安全。安全工程师评价：“TRICONEX PI3381 模块就像一位专业的‘翻译官’，它让我们能够放心地集成各种必要的安全检测设备，而无需担心兼容性问题，极大地增强了我们安全系统的完整性和可靠性。”
相关产品组合方案：
- •Triconex 主处理器（如 T8431）： 系统的运算核心，处理来自 PI3381 模块的信号。
- •Triconex 标准I/O模块（如 3721, 9563-810）： 用于处理系统标准的模拟量和数字量信号。
- •Triconex 电源模块（如 T8110B）： 为整个系统机架，包括 PI3381 模块提供稳定电力。
- •TriStation 1131： 统一的工程软件，用于系统组态、编程和诊断。
- •第三方安全检测设备（如气体探测器）： 需要通过 PI3381 接入系统的现场设备。
安装维护与全周期支持：
TRICONEX PI3381 模块的安装需由经过认证的专业人员执行。在系统断电后，将其正确插入Triconex机架的指定槽位并锁紧固定螺钉。所有连接通过背板完成，现场信号则连接到模块对应的端子排上。模块支持Triconex系统的热插拔功能（在安全规程允许下）。当诊断系统提示模块故障需要更换时，维护人员可进行操作，新模块插入后会被系统自动识别并集成。
