TRICONEX AO3481 3481

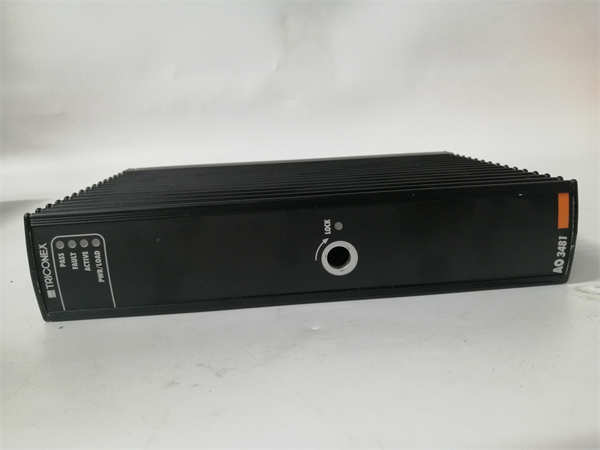

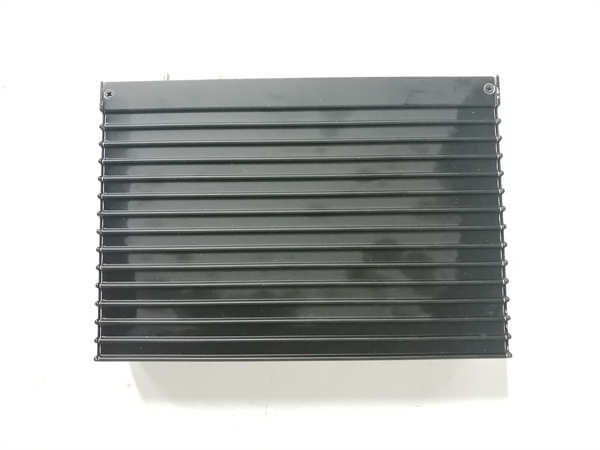

TRICONEX AO3481 (亦常简称为3481) 是施耐德电气旗下TRICONEX品牌推出的Tricon安全系统中的一个关键模拟量输出模块。该模块采用三重模块化冗余（TMR）架构，提供四个独立的、高精度的模拟量输出通道，主要用于将安全控制系统的指令可靠地转换为标准电流信号，驱动现场执行机构。

应用场景：

在一条海上平台的天然气外输管线上，压力控制阀的精确调节是保证管网稳定和下游设备安全的关键。一旦控制信号异常，可能导致阀门误关断（引发生产中断）或误开大（导致超压风险）。采用 TRICONEX AO3481 3481 模块后，其内部三套独立的电路同时工作并对输出结果进行“投票”。即使其中一套电路因任何原因发生故障，模块仍能基于另外两套健康电路的共识，继续输出正确、稳定的4-20mA信号至阀门定位器，实现了“故障安全”且“故障仍可运行”的高可用性目标，确保了连续数年的无故障运行，完美解决了信号单点故障导致的非计划停机痛点。

核心参数速览：

技术原理与创新价值：

创新点1：三重模块化冗余（TMR）架构。这是 AO3481 的核心创新。每个输出通道实际上由三个独立的微处理器、D/A转换器和输出电路共同驱动。三个输出结果会在一个专用的硬件表决器中进行实时比较（2oo3表决）。只有当至少两个输出值一致时，信号才会被送往现场。这种架构从根本上消除了因单一元件故障导致的系统误动或拒动，实现了极高的容错能力。创新点2：完善的在线诊断与“故障冻结”功能。模块持续不断地对自身进行诊断，包括检测输出电路是否开路、短路，以及输出电流是否超出合理范围。一旦检测到故障，会立即报告给主系统。此外，模块支持“故障冻结”模式，即在检测到控制系统通信异常时，输出可被设置为保持最后一个安全值，而不是进入不可预测的状态，这为工艺过程的稳定过渡提供了宝贵时间。创新点3：集成HART多路复用器。AO3481 将HART多路复用器功能集成到模块内部。这意味着维护人员可以通过Tricon系统的工程软件，直接与连接在输出回路上的HART智能阀门定位器或其它设备进行通信，进行远程配置、校准或诊断，而无需中断控制回路，极大地提升了系统的可维护性和智能化水平。

应用案例与行业价值：

在某大型化工厂的锅炉燃烧管理系统（BMS）中，TRICONEX AO3481 3481 被用于控制进入炉膛的燃料调节阀，以维持精确的空燃比。应用流程：安全控制器根据氧气含量和炉膛压力计算出所需的燃料阀开度指令，该指令被发送至 AO3481 模块。模块的三个独立通道同步产生4-20mA信号，经表决后输出至燃料阀定位器。同时，通过HART协议，操作人员可实时监控阀门的工作状态和反馈位置。带来的改进：由于 AO3481 的极高可靠性和精度，锅炉的热效率得到了优化，燃料消耗降低了约3%。更重要的是，在长达五年的运行中，该模块从未因自身故障引发锅炉跳闸，而同期使用的非冗余模拟量输出卡件则发生过数次故障。工厂的仪控经理评价：“TRICONEX AO3481 的TMR技术给我们带来了前所未有的安心，它也许不是最便宜的选择，但考虑到避免一次非计划停车的巨大成本，它的价值无可估量。”

相关产品组合方案

1. 1.TRICONEX 3008 / 3101：主处理器模块（MP），是Tricon系统的大脑，向 AO3481 发送控制指令。

2. 2.TRICONEX 3664：电源模块，为整个机架（包括 AO3481）提供冗余电源。

3. 3.TRICONEX AI3351：模拟量输入模块，用于采集温度、压力等信号，为控制逻辑提供依据。

4. 4.TRICONEX DO3461：数字量输出模块，用于驱动开关型执行机构，与 AO3481 协同工作。

5. 5.TRICONEX COMM-B：通信模块，用于Tricon系统与上层DCS或资产管理系统连接。

6. 6.TRICONEX 4351B：机架，用于安装所有TMR模块。

7. 7.TriStation 1131：系统组态和编程软件，用于配置和调试 AO3481 模块及整个Tricon系统。

安装维护与全周期支持

TRICONEX AO3481 3481 模块设计为热插拔（在系统供电且运行时更换），但执行热插拔操作必须严格遵守安全规程，并确保系统处于允许该操作的状态。模块前端有丰富的LED指示灯，清晰显示模块电源、通道状态、通信及故障信息。日常维护主要依赖于Tricon系统强大的在线诊断工具。工程师可通过TriStation软件实时查看每个通道的输出值、健康状态和诊断信息。
