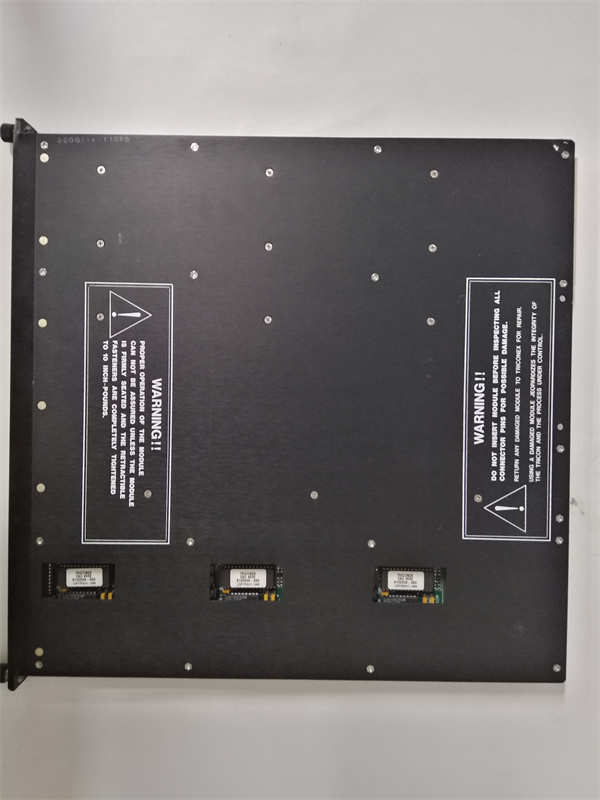

3805E 是TRICONEX公司（现属施耐德电气）为其Tricon系列容错安全仪表系统（SIS）设计的一款数字量输入（DI）模块。该模块采用三重模件冗余（TMR）架构，专门用于连接现场的干接点或无源触点开关（如紧急停车按钮、压力开关、液位开关、阀门回讯器等），将现场的开关状态高可靠地传输至Tricon控制器，是构成紧急停车（ESD）、火气检测（F&G）等安全系统的“感官神经”，其设计和认证满足IEC 61508 SIL 3安全完整性等级要求。应用场景
在海上石油平台的紧急关断系统中，一个关键的井口压力高高开关（PSHH）的触发必须万无一失。3805E 数字量输入模块在此承担核心信号采集任务。该压力开关的干接点连接到3805E 模块。模块内部的三套独立电路同时对该触点状态进行采样和表决。只有当三套电路中的至少两套一致认为触点闭合（即压力超高）时，模块才向主控制器确认为有效的跳闸信号。这种设计意味着，即使3805E 模块的任意一个通道发生硬件故障，整个输入功能仍能正常工作，不会产生误动作（故障安全）或丢失危险信号（故障危险），确保了在真实危险发生时系统能可靠动作，避免了灾难性后果。
核心参数速览
| |
|---|
| |
| TRICONEX (Schneider Electric) |
| |
| TRICONEX Tricon 安全仪表系统（SIS） |
| 通过TÜV认证，满足IEC 61508 SIL 3 |
| 干接点（无源触点）或 湿接点（有源电压信号，需外供电） |
| 湿接点典型范围： 例如 10-30 V DC （具体参见手册） |
| |
| |
| |
| |
| 2oo3（三取二）表决，单一故障不影响系统正确动作 |
| |
| |
| |
| |
技术原理与创新价值
创新点1：三重模件冗余（TMR）架构实现超高可靠性。 3805E 的核心价值在于其TMR设计。每个输入通道实际上包含三套独立的信号调理、隔离和数字化电路。三套电路并行工作，其输出由一个硬件表决器进行“三取二”表决。这意味着它可以容忍任何单一部件的随机故障，而不会导致系统误动或拒动，从硬件层面提供了极高的容错能力和安全可用性。创新点2：先进的现场回路诊断技术。 该模块具备强大的诊断能力，能够检测现场接线回路的断路（开路）和短路故障。当检测到此类故障时，它能立即向主控制器报告，并可根据组态将输入点强制为安全状态（通常为“0”或“1”，取决于应用定义），防止系统因信号线故障而处于不确定的危险状态，实现了预测性维护。创新点3：故障安全设计与在线维护能力。 3805E 的设计遵循“故障安全”原则。在其自身发生故障或检测到通信中断时，其输出会趋向于预先定义的安全状态。同时，在支持热插拔的系统中，当某个3805E 模块故障时，可以在不断电的情况下进行更换，维护人员只需将新的模块插入空槽，系统会自动对其进行配置和同步，极大缩短了平均修复时间（MTTR），提高了系统的可用性。
应用案例与行业价值
某乙烯装置为预防反应器超压风险，设置了一套高完整性压力保护系统（HIPS），采用Tricon系统作为逻辑解算器。应用流程： 三个独立的压力变送器信号经3805E 模块（配置为湿接点模式，由变送器供电）送入Tricon系统。每个3805E 模块对各自的触点信号进行采集和表决。Tricon控制器对三个经过表决的有效信号进行进一步的3选2逻辑判断，最终发出关断信号。3805E 的TMR结构和强大诊断功能，确保了压力高高信号采集环节的极致可靠，构成了安全生产的关键屏障。带来的改进： 安全工程师评价：“3805E 模块的稳定性和诊断功能给我们留下了深刻印象。在一次定期测试中，其回路诊断功能提前预警了一个即将失效的压力开关接线端子，让我们有机会在计划停机期间进行预防性维护，避免了一次潜在的非计划停产。其TMR架构让我们对系统的安全性充满信心。”
相关产品组合方案
- 1.3008： Tricon 主处理器模块，是3805E 的服务对象。
- 2.3503E： 模拟量输入（AI）模块，用于采集4-20mA等模拟信号。
- 3.3664： 数字量输出（DO）模块，用于驱动现场执行机构（如电磁阀）。
- 4.4351B： 系统电源模块，为包括3805E 在内的机架供电。
- 5.Triconex 机架与背板： 3805E 的安装载体。
- 6.现场开关设备： 如ESD按钮、压力开关、液位开关，是3805E 的信号来源。
- 7.Tristation 1131 软件： 用于对Tricon系统及3805E 进行组态、编程和诊断。
安装维护与全周期支持
安装或更换3805E 模块需由经过认证的安全系统工程师执行。在非冗余系统中，操作前需获得安全许可并可能需将系统置于安全状态。操作人员需佩戴防静电手环。将模块对准插槽垂直插入并锁紧。接线时需确保端子紧固，并使用屏蔽电缆，屏蔽层在机柜侧单端接地。上电后，需使用Tristation 1131软件检查模块状态，并进行通道测试。日常维护主要是定期通过软件查看诊断记录，并利用测试开关模拟现场信号，验证回路完整性。
