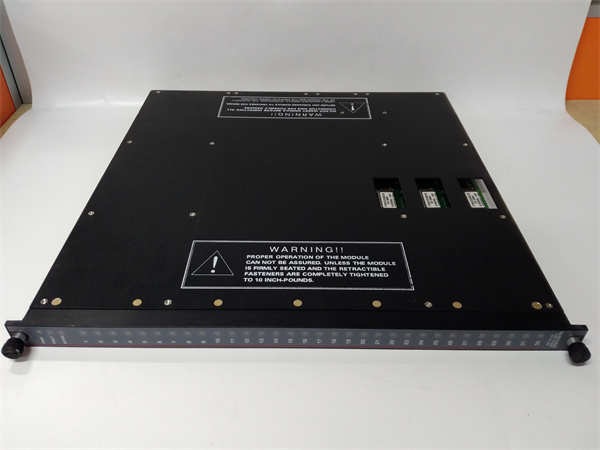

TRICONEX 3503EN 是TRICONEX品牌（现属施耐德电气）生产的一款高性能8通道模拟量输入模块。该模块是Triconex Tricon v9/v10/v11安全仪表系统的关键组成部分，专用于可靠地采集来自现场变送器的4-20mA等模拟信号，并将其转换为数字量供Tricon安全控制器处理。应用场景：
在一条高压天然气输送管道的压气站中，进出站压力是关乎管道安全的核心参数。压力过高可能导致管道破裂，造成灾难性后果。TRICONEX 3503EN 模块在此承担着“哨兵”的职责。它持续、精确地采集多台高精度压力变送器的4-20mA信号，并将其送入Tricon安全控制器。控制器根据这些实时数据判断是否触发紧急停车（ESD）逻辑。3503EN 的高精度和内置诊断功能，确保了压力读数的真实性，有效避免了因信号失真导致的系统误动或拒动，为长输管线的安全运行提供了坚实的数据基础。
核心参数速览：
| |
|---|
| |
| TRICONEX (Schneider Electric) |
| |
| Tricon v9, v10, v11 安全仪表系统 |
| |
| |
| 4-20 mA（标准），可支持其他量程（如0-20mA） |
| |
| |
| |
| |
| |
| |
技术原理与创新价值：
创新点1：三重模冗余（TMR）架构下的高精度采集。 TRICONEX 3503EN 虽为单模块，但其设计与Tricon系统的TMR理念一脉相承。每个输入通道都经过独立的高精度模数转换器进行处理。其16位的分辨率和高达±0.1%的精度，确保了即使是微小的过程变化也能被精准捕捉，为安全控制器提供最可靠的决策依据。创新点2：全面的在线诊断与故障安全特性。 该模块具备强大的自诊断能力，能够实时监测每个输入回路的状态。一旦检测到信号开路、短路或超出有效范围，会立即向主控制器报告故障信息，并可将输出置于预设的安全状态（如0或最大值），防止控制器依据错误数据做出判断，极大地增强了系统的整体安全性。创新点3：卓越的通道隔离与抗干扰能力。 3503EN 的每个输入通道之间以及通道与系统之间都实现了电气隔离。这种设计有效防止了现场常见的接地环路、共模干扰和信号串扰问题，确保了在恶劣工业电磁环境下，每个测量信号的纯净度和独立性，从硬件层面保障了数据的完整性。
应用案例与行业价值：
在某大型化工园的罐区安全系统中，需要对多个大型储罐的液位进行连续监控，防止溢罐或抽空。项目采用Tricon系统，每个储罐的液位变送器信号接入专用的 TRICONEX 3503EN 模块。系统投运后，成功在一次输油泵故障导致液位急速上升的事故中，凭借 3503EN 传来的准确数据及时触发联锁，关闭了进口阀门，避免了重大经济损失和环境污染。安全工程师评价：“3503EN 模块的稳定性和准确性让我们非常放心。它的诊断功能很实用，能让我们在问题影响生产前就进行维护，是实现罐区本质安全的关键一环。”
相关产品组合方案
- 1.TRICONEX 3008：主处理器模块，系统的“大脑”，处理来自 3503EN 的数据。
- 2.TRICONEX 3504E：模拟量输出模块，接收控制器指令，驱动调节阀等执行机构。
- 3.TRICONEX 4351B：数字量输入模块，用于采集急停按钮、开关状态等信号。
- 4.TRICONEX 3625X：数字量输出模块，用于驱动切断阀、报警器等。
- 5.TRICONEX 8312：Tricon机架和电源模块，为整个系统（包括 3503EN）供电。
- 6.TRICONEX TRISTATION 1131：工程软件，用于对系统进行组态、编程和诊断。
安装维护与全周期支持
TRICONEX 3503EN 的安装需在系统断电后进行。将其对准Tricon机架的指定槽位，平稳插入背板连接器，并紧固前面板螺丝。上电前，需检查现场接线是否正确、牢固。模块上电后，可通过Tristation 1131软件进行硬件组态和通道参数设置。日常维护主要是通过系统诊断工具查看模块状态，定期校准连接的现场变送器以确保整个测量回路的准确性。该模块设计坚固，平均无故障时间长。在支持热插拔的冗余机架中，可在系统不停机的情况下更换故障模块。
