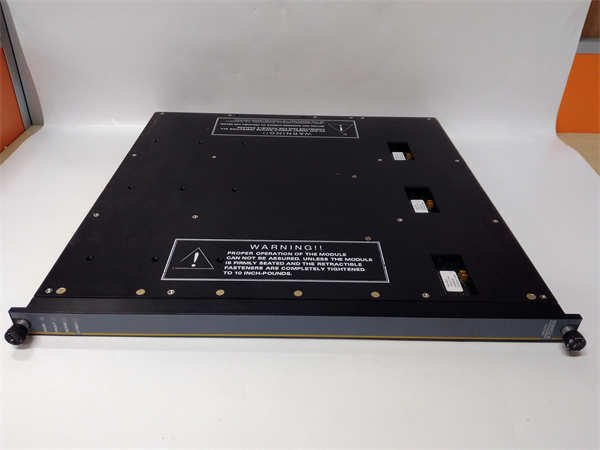

TRICONEX 3708EN 是TRICONEX品牌（现属施耐德电气）生产的一款高性能双重化以太网通信模块。该模块是Tricon v11安全仪表系统（SIS）的关键网络组件，专为提供高可用性、高带宽的系统间通信而设计，是实现Tricon系统与DCS、PLC等上层控制系统无缝集成的重要通道。应用场景：
在现代炼油厂的联合装置中，安全仪表系统（SIS）不能是“信息孤岛”，它需要将大量的诊断信息、事件序列（SOE）和过程变量实时、可靠地传输到操作员站和分布式控制系统（DCS），以便操作人员全面掌握安全状态。TRICONEX 3708EN 模块在此扮演了“信息高速公路”的角色。它通过其双重化的以太网端口，建立了一条与主控系统通信的可靠链路，确保每一个报警、每一次联锁动作的记录都能被完整无误地上报，为事故追溯和预防性维护提供了坚实的数据基础，实现了安全与控制的深度融合。
核心参数速览：
| |
|---|
| |
| TRICONEX (Schneider Electric) |
| |
| |
| 2个 10/100 Mbps 自适应以太网端口（RJ45） |
| Tricon通信协议（TCP），支持Modbus TCP服务器功能 |
| |
| 支持Tricon Web Services，用于高级诊断和配置 |
| |
| |
| |
| |
技术原理与创新价值：
创新点1：高可用性的双重化网络设计。 TRICONEX 3708EN 提供了两个独立的以太网端口，可配置为冗余模式工作。当主网络路径发生中断时，模块能够利用生成树协议（STP/RSTP）在毫秒级内自动切换到备用路径，实现了通信链路的高可用性，确保了安全系统与外界通信的永不中断，这对于需要连续监控的关键流程至关重要。创新点2：高效的Tricon专用通信服务。 该模块深度集成于Tricon v11系统架构中，支持高效的Tricon Web Services。这项服务允许上位系统（如DCS或资产管理软件）以更低的网络负载访问更丰富的Tricon系统数据，包括详细的模块诊断信息、实时变量和SOE记录，极大提升了系统的可观察性和可维护性。创新点3：开放的Modbus TCP集成能力。 除了原生协议，3708EN 还内置了Modbus TCP服务器功能。这意味着它可以将Tricon系统内的关键数据映射为标准Modbus寄存器，使几乎所有支持Modbus TCP的第三方系统（如SCADA、数据历史库）都能轻松与其通信，极大地增强了系统的开放性和集成便利性。
应用案例与行业价值：
在某大型液化天然气工厂，全厂的紧急停车系统（ESD）和火气系统（F&G）均采用Tricon v11系统。通过在每个机架上配置 TRICONEX 3708EN 模块，所有安全系统的数据都被实时上传至中央操作员站和工厂信息管理系统。这使得操作员可以清晰查看每个安全回路的状态，维护人员也能远程分析系统健康度。在一次系统演练中，3708EN 稳定传输了海量的SOE数据，帮助工程师精准定位了联锁动作的先后顺序，优化了逻辑。项目负责人表示：“3708EN 模块就像为我们打通了‘任督二脉’，让安全系统从‘黑盒’变成了透明、可管理的资产，其网络冗余设计也让我们对通信可靠性高枕无忧。”
相关产品组合方案
- 1.TRICONEX 9753-810：Tricon v11 主处理器模块，是 3708EN 的通信服务对象。
- 2.TRICONEX 8312N：Tricon v11 机架和电源模块，为 3708EN 提供安装基座和电力。
- 3.TRICONEX 3503E：模拟量输入模块，其采集的数据可通过 3708EN 上传。
- 4.TRICONEX 4329：数字量输入模块，其状态和SOE信息由 3708EN 传输。
- 5.工业网络交换机：管理型交换机，与 3708EN 配合构建可靠的冗余网络架构。
- 6.TRICONEX TRISTATION 1131：工程软件，用于对 3708EN 进行网络配置和参数设置。
安装维护与全周期支持
TRICONEX 3708EN 的安装需在系统断电下进行。将其对准Tricon v11机架的指定通信槽位，平稳插入并紧固螺丝。上电后，通过Tristation 1131软件识别模块，并配置IP地址、子网掩码、网关等网络参数及通信功能（如启用Modbus TCP）。日常维护主要通过软件中的诊断页面监控端口的链接状态、通信流量和错误计数。模块前面的LED指示灯也能直观显示电源、网络活动及故障状态。支持在线热插拔更换（在系统允许条件下），极大方便了维护工作。
