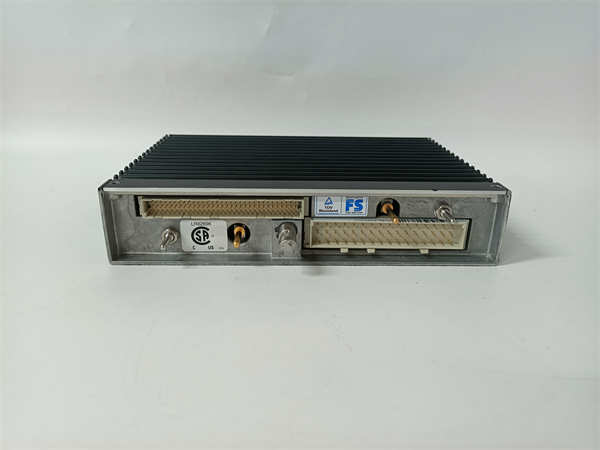

TRICONEX 3481 是TRICONEX公司（现属于施耐德电气）生产的一款三重模块化冗余（TMR）模拟量输入模块，专为Tricon V9/V10安全仪表系统（SIS）设计。该模块用于高可靠性地采集来自现场变送器的模拟信号（如压力、温度、流量），是紧急停车系统（ESD）、火气检测系统（F&G）等安全关键应用的核心组件。应用场景
在海上石油平台的紧急关断系统中，需要实时监测关键工艺参数，如油气管道压力。TRICONEX 3481 模块被用于采集3台冗余配置的压力变送器的4-20mA信号。模块内部的三套独立电路分别处理三路信号，并通过"三选二"表决机制产生一个有效的压力值送往TMR控制器。当其中一台变送器或其连接线路出现故障时，3481 能自动屏蔽故障通道，确保系统继续基于两个正常信号做出正确判断，有效防止误停车，同时保持安全功能完整。这种"故障安全"的设计理念是高风险行业安全保障的基石。
核心参数速览
| |
|---|
| |
| |
| |
| |
| |
| |
| 4-20 mA、0-20 mA、0-5 VDC等（可软件配置） |
| |
| |
| |
| |
| |
| |
| |
| |
技术原理与创新价值
创新点1：三重模块化冗余（TMR）架构。3481 的核心在于其TMR设计。每个输入通道内部包含三套完全独立的信号调理电路、ADC转换器和微处理器。这三套系统并行工作，其输出通过专门的硬件表决器进行"三选二"（2oo3）表决。这种设计允许单个元件故障而不影响系统正常运行，实现了极高的容错能力和安全性。创新点2：完善的在线诊断与故障安全设计。模块具备强大的自诊断功能，能实时监测各通道的健康状态，包括信号断线、超限、模块内部电路故障等。一旦检测到某个通道故障，模块能自动将其隔离，并立即将详细的诊断信息报告给主控制器，同时继续基于剩余的正常通道工作。结合热插拔技术，维护人员可在系统不停机的情况下更换故障模块，最大程度减少计划外停车。创新点3：高精度与HART协议支持。采用高精度ADC和优质元器件，确保测量准确性。支持HART协议，可与智能变送器通信，进行远程配置、校准和诊断，提升了系统的智能化水平和维护效率。
应用案例与行业价值
在某大型天然气处理厂的紧急停车系统（ESD）中，TRICONEX 3481 模块用于监测关键工艺参数。在一次雷击事件中，一台压力变送器信号异常。3481 模块立即检测到该通道故障，自动将其排除在表决逻辑外，并发出报警，但系统继续基于另外两台正常的变送器信号运行，避免了非计划停产，直接避免了巨大的产量和经济损失，充分体现了其高可用性和安全性价值。
相关产品组合方案
- 1.
- 2.
- 3.
- 4.
- 5.
- 6.Tristation 1131： 编程组态软件 |
- 7.
安装维护与全周期支持
TRICONEX 3481 的安装需由专业人员在系统断电后进行。将其插入Tricon机架指定槽位，连接现场信号线。上电后通过Tristation 1131软件进行组态和测试。日常维护主要包括定期检查模块状态指示灯，利用系统诊断功能监控模块健康状态。
