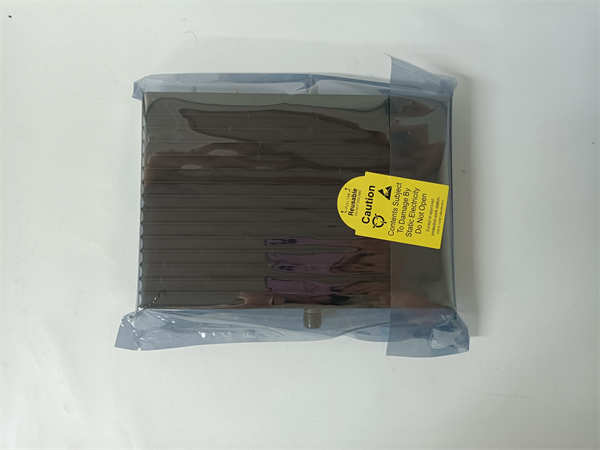

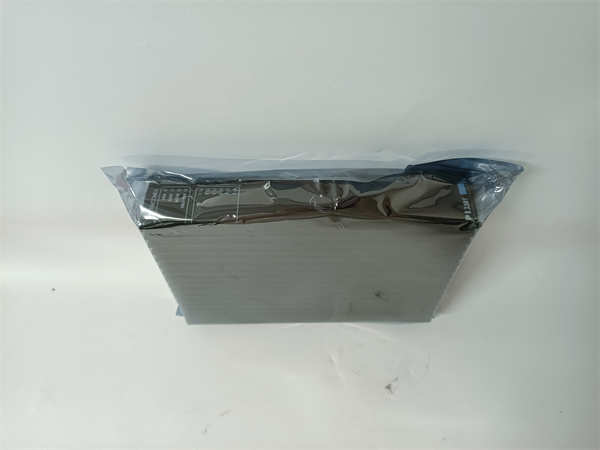

TRICONEX PI3381 是施耐德电气旗下TRICONEX品牌（现属于施耐德电气）生产的一款三重模块化冗余（TMR）模拟量输入模块。该模块是TRICONEX安全仪表系统（SIS）的关键组件，专门用于采集来自现场变送器的模拟信号（如压力、温度、流量等），为紧急停车系统（ESD）、火气检测系统（F&G）等安全关键应用提供高可靠性的信号输入。
在海上石油平台的紧急关断系统中，需要实时监测油气管道压力。TRICONEX PI3381 模块被用于采集3台冗余配置的压力变送器的4-20mA信号。模块内部的三套独立电路分别处理三路信号，并通过"三选二"表决机制产生一个有效的压力值送往TMR控制器。当其中一台变送器或其连接线路出现故障时，PI3381 能自动屏蔽故障通道，确保系统继续基于两个正常信号做出正确判断，有效防止误停车，同时保持安全功能完整。这种"故障安全"的设计理念是高风险行业安全保障的基石。
主要参数 | 数值/说明 |
产品型号 | PI3381 |
制造商 | TRICONEX（现属施耐德电气） |
产品类别 | 三重模块化冗余（TMR）模拟量输入模块 |
安全等级 | SIL 3（IEC 61508/61511） |
通道数量 | 8通道（单端） |
输入信号 | 4-20 mA、0-20 mA、0-5 VDC等（可软件配置） |
精度 | ±0.1% FS（典型值） |
冗余架构 | 三重化（TMR） |
表决机制 | 三选二（2oo3）表决 |
HART支持 | 是（支持HART通信） |
隔离 | 通道间隔离，通道对系统隔离 |
诊断功能 | 全面自诊断（断线、超限、模块故障） |
热插拔 | 支持（在系统允许条件下） |
工作温度 | -40°C ～ +70°C |
创新点1：三重模块化冗余（TMR）架构PI3381 的核心在于其TMR设计。每个输入通道内部包含三套完全独立的信号调理电路、ADC转换器和微处理器。这三套系统并行工作，其输出通过专门的硬件表决器进行"三选二"（2oo3）表决。这种设计允许单个元件故障而不影响系统正常运行，实现了极高的容错能力和安全性。创新点2：完善的在线诊断与故障安全设计模块具备强大的自诊断功能，能实时监测各通道的健康状态，包括信号断线、超限、模块内部电路故障等。一旦检测到某个通道故障，模块能自动将其隔离，并立即将详细的诊断信息报告给主控制器，同时继续基于剩余的正常通道工作。结合热插拔技术，维护人员可在系统不停机的情况下更换故障模块，最大程度减少计划外停车，显著提升生产效益和安全性。创新点3：高精度与抗干扰设计采用高精度ADC和优质元器件，确保测量准确性。严格的电磁兼容性设计和信号隔离技术，有效防止了现场常见的接地环路、共模电压干扰和信号串扰，确保在复杂的工业电磁环境下也能采集到"干净"且准确的信号，为高级控制策略提供了可靠的数据基础。
在某大型天然气处理厂的紧急停车系统（ESD）中，TRICONEX PI3381 模块用于监测关键工艺参数。在一次雷击事件中，一台压力变送器信号异常。PI3381 模块立即检测到该通道故障，自动将其排除在表决逻辑外，并发出报警，但系统继续基于另外两台正常的变送器信号运行，避免了非计划停产，直接避免了巨大的产量和经济损失，充分体现了其高可用性和安全性价值。
1. 1.TIOSI： TRICONEX系统主控制器
2. 2.PI3341： 数字量输入模块
3. 3.PO3341： 数字量输出模块
4. 4.PI3351： 模拟量输出模块
5. 5.电源模块： 为系统提供稳定电力
6. 6.机架： 模块安装平台
7. 7.TRISTATION 1131： 编程组态软件
TRICONEX PI3381 的安装需由专业人员在系统断电后进行。将其插入TRICONEX机架指定槽位，连接现场信号线。上电后通过TRISTATION 1131软件进行组态和测试。日常维护主要包括定期检查模块状态指示灯，利用系统诊断功能监控模块健康状态。
