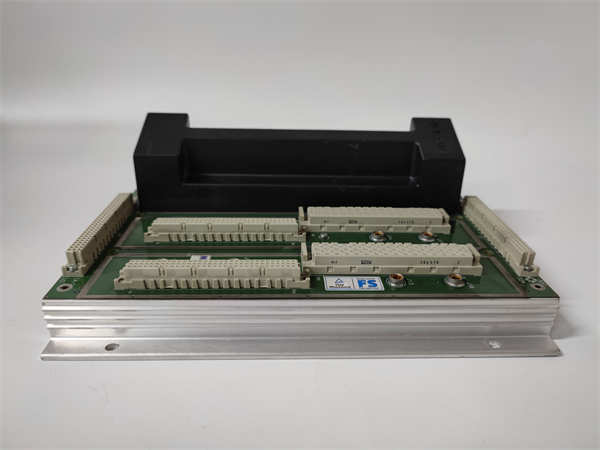

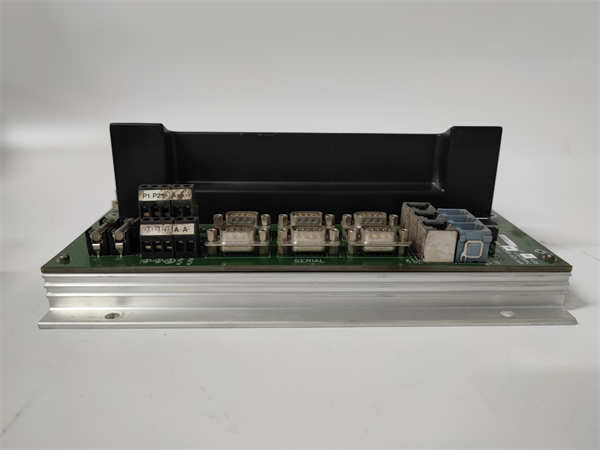

TRICONEX 2101

TRICONEX 2101 是英维思（TRICONEX）公司生产的Tricon安全仪表系统（SIS）的数字量输入模块。该模块采用三重模块冗余（TMR）架构，专门用于采集关键安全联锁信号，如急停按钮、液位开关、压力开关等干接点信号，为过程工业提供达到SIL3安全完整性等级的信号输入解决方案。

应用场景：

在大型海上石油平台的紧急关断（ESD）系统中，需要对数百个安全状态信号进行毫秒级的可靠采集，如可燃气体检测报警、工艺参数超限、手动紧急关停等。该系统采用TRICONEX Tricon安全控制器，配置了多块2101数字量输入模块。每个2101模块的三个独立通道同时采集同一个现场开关量信号，通过TMR系统进行三取二表决，确保单一通道故障不会导致系统误动或拒动。在一次真实的天然气泄漏报警中，2101模块可靠地检测到气体探测器触点闭合信号，并传送给Tricon主处理器触发了平台级紧急关停，有效防止了重大安全事故的发生，展现了其在极端工况下的高可靠性。

核心参数速览：

技术原理与创新价值：

创新点1：三重模块冗余（TMR）与高可靠性表决机制 TRICONEX 2101 的核心是其TMR架构。每个输入点实际上由三个独立的输入电路同时采集。这三个信号分别送入Tricon系统的三个主处理器进行多数表决。只有当至少两个通道的信号状态一致时，才确认为有效输入状态。这种设计提供了极高的容错能力，单个元器件的故障不会影响系统的正常运行，确保了安全功能的完整性。 创新点2：先进的现场线路故障检测（FLFD） 模块具备强大的诊断能力，可实时检测每个输入通道的现场接线状态。它能识别现场线路的开路（断线）和短路故障，并通过系统状态指示和诊断信息上报，使维护人员能够快速定位和修复故障，大大提高了系统的可维护性和可用性，避免了因线路故障导致的安全功能失效。 创新点3：高密度与高可用性设计 2101 模块提供了32个输入点的高密度配置，在有限的机架空间内实现了大量的安全信号接入，优化了控制柜的布局和成本。模块支持在线插拔（在系统允许且遵循安全规程的前提下），便于维护和更换，最大限度地减少了系统停机时间。

应用案例与行业价值：

案例一：石化装置高温高压反应器安全联锁 在某乙烯装置的裂解炉系统中，TRICONEX 2101模块用于采集炉管温度超高、燃料气压力低低、火焰检测失败等关键安全联锁信号。其TMR结构和快速的响应时间确保了在工艺参数偏离安全范围时，联锁系统能及时切断进料阀和燃料阀，防止反应器超温超压爆炸事故，保护了价值数亿元的装置和人员安全。 案例二：核电站在线维护与测试 在核电站的安全系统中，2101模块的在线诊断和可维护性至关重要。允许在不停机的情况下，对备用通道或单一路径进行定期测试（Proof Test），验证其功能完好性，同时不影响其他通道继续执行安全功能，满足了核电站对安全系统高可用性和可验证性的苛刻要求。

相关产品组合方案：

1. Tricon 主处理器模块（如3008/4351B）：系统的核心，执行逻辑运算和表决。

2. Tricon 数字量输出模块（如3625/3626）：执行安全联锁动作。

3. Tricon 模拟量输入/输出模块（如3700A/3704A）：用于处理连续量安全信号。

4. Tricon 通信模块（如4119A）：与DCS等系统通信。

5. Tricon 机架与电源模块：为系统提供安装平台和电力。

6. Tristation 1131 软件：用于Tricon系统的组态、编程和维护。

7. 信号调理器/隔离器：用于本安回路或信号转换。

安装维护与全周期支持：

TRICONEX 2101 模块必须安装在Tricon专用机架中。安装和接线需由经过培训的专业人员严格按照防爆和安全规程执行。接线时需注意外部电源的极性、电压等级，并确保屏蔽层单点接地。 日常维护主要包括通过模块LED状态指示灯监控运行状态，定期使用Tristation 1131软件查看系统诊断事件记录，并按照安全生命周期管理的要求，对输入回路进行定期功能测试（如模拟现场触点动作，验证逻辑结果）。当模块故障需要更换时，应在准备好备件和配置数据后，遵循热插拔规程进行操作（若系统支持且经安全评估允许）。
