TRICONEX 2301

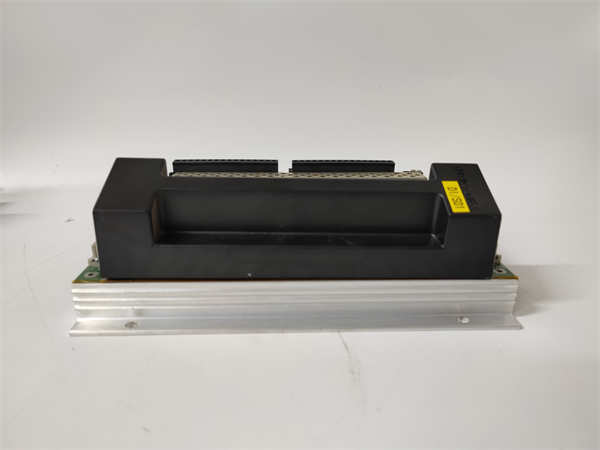

TRICONEX 2301 是英维思（TRICONEX）公司生产的Tricon安全仪表系统（SIS）的数字量输出模块。该模块采用三重模块冗余（TMR）架构，专门用于驱动关键安全执行设备，如电磁阀、继电器、报警装置等，为过程工业提供达到SIL3安全完整性等级的控制输出解决方案。

应用场景：

在大型天然气处理厂的紧急关断（ESD）系统中，当检测到工艺参数超限或设备故障时，需要快速可靠地切断进料管线上的紧急切断阀（ESD阀）。该系统采用TRICONEX Tricon安全控制器，配置了2301数字量输出模块。每个2301模块的三个独立通道同时接收来自Tricon主处理器的控制指令，通过三取二表决后驱动现场ESD阀的电磁阀。在一次真实的压缩机出口压力超高事件中，2301模块可靠地执行了关断指令，切断了上游气源，防止了管线超压破裂导致的天然气泄漏事故，展现了其在高风险工况下的执行可靠性。

核心参数速览：

技术原理与创新价值：

创新点1：三重模块冗余（TMR）与故障安全型输出设计 TRICONEX 2301 的核心是其TMR架构。每个输出点由三个独立的输出电路并联驱动。三个通道接收来自Tricon系统三个主处理器的指令，经硬件表决后动作。模块设计为故障安全型（de-energized to trip），即失电或模块故障时，输出自动切换到安全状态（通常为关断），确保在系统故障时工艺装置处于安全状态。这种设计提供了极高的可靠性，单一元器件故障不会导致输出误动作或拒动。 创新点2：先进的输出回路诊断与在线监测 模块具备完善的输出诊断功能，可实时监测每个输出通道的状态。它能检测输出回路的开路（负载断线）、短路（对地/对电源）以及过载情况。一旦检测到故障，模块会通过前面板LED指示灯和系统诊断事件记录报告故障信息，使维护人员能够快速定位和处理故障，提高了系统的可维护性和可用性。 创新点3：高驱动能力与灵活配置 2301 模块每通道提供高达2A的驱动电流，可直接驱动大多数电磁阀和中小型继电器。32点的高密度设计优化了机柜空间。模块支持在线插拔（在系统允许且遵循安全规程的前提下），便于维护。输出状态可通过软件配置为脉冲输出或锁定输出，满足不同应用场景的需求。

应用案例与行业价值：

案例一：高炉炼铁系统紧急喷煤切断 在钢铁厂高炉喷煤系统中，为防止煤粉爆炸，需在系统压力、温度、流量异常或惰性气体保护失效时，瞬间切断所有喷煤枪的煤粉供给。系统采用TRICONEX 2301模块驱动快速切断阀的电磁阀。其快速的响应时间（毫秒级）和极高的可靠性，确保了在危险工况下能及时动作，有效防止了高炉回火爆炸的重大安全事故，保障了高炉的安全生产。 案例二：海上平台井口安全阀控制 在海上石油平台，每个井口都设有井下安全阀（SCSSV）和地面安全阀（SSV），在发生火灾、泄漏等紧急情况时需要紧急关闭。2301模块用于驱动这些关键阀门的液压控制系统的电磁阀。其坚固的设计能适应海洋环境的盐雾、振动，TMR架构确保了即使在恶劣环境下也不会发生误关断（避免停产损失）或拒关断（保障安全）。

相关产品组合方案：

1. Tricon 主处理器模块（如3008/4351B）：系统的核心，产生安全联锁逻辑输出指令。

2. Tricon 数字量输入模块（如2101）：采集现场触发安全联锁的信号。

3. Tricon 模拟量模块（如3700A）：处理连续量安全信号。

4. Tricon 机架与电源模块：为系统提供安装平台和电力。

5. 安全继电器/中间继电器：用于输出信号隔离和功率扩展。

6. 电磁阀/执行机构：最终的安全执行设备。

7. Tristation 1131 软件：用于系统的组态、编程、测试和维护。

安装维护与全周期支持：

TRICONEX 2301 模块必须安装在Tricon专用机架中。安装和接线需由经过培训的专业人员严格按照安全规程执行。接线时需注意负载性质（感性负载需加续流二极管）、电缆规格（满足电流要求）和保险丝保护。 日常维护主要包括：

· 通过模块LED状态指示灯监控运行状态。

· 定期使用Tristation 1131软件查看系统诊断事件记录。

· 按照安全要求，对输出回路进行定期功能测试（如通过旁路或测试模式激励输出点，验证现场设备动作的正确性，但需在确保工艺安全的前提下进行）。

· 当模块故障需要更换时，应在准备好备件和配置数据后，遵循热插拔规程进行操作（若系统支持且经安全评估允许）。
