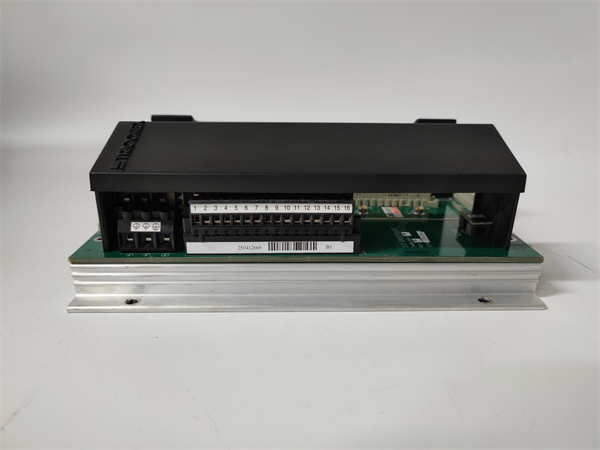

TRICONEX 2401

TRICONEX 2401 是英维思（TRICONEX）公司生产的Tricon安全仪表系统（SIS）中的三重化（TMR）模拟量输入模块。该模块专门用于采集连续过程安全参数，如压力、温度、流量、液位等4-20mA信号，为安全仪表系统提供高精度、高可靠性的模拟量信号采集能力，满足IEC 61508 SIL 3安全完整性等级要求。

应用场景：

在大型炼油厂加氢处理装置的高压分离器安全控制中，分离器压力和液位是至关重要的安全参数。该系统采用TRICONEX Tricon安全控制器，配置了2401模拟量输入模块来采集现场压力变送器和液位变送器的4-20mA信号。当分离器压力达到高高压报警设定值时，2401模块的三重化采集系统通过"三取二"表决机制确认危险状态，触发安全联锁动作，快速关闭进料阀门并打开泄压阀门。在实际运行中，2401模块的高精度（±0.1%FS）和在线诊断功能，确保了压力信号的准确性和可靠性，有效防止了高压设备超压爆炸事故的发生。

核心参数速览：

技术原理与创新价值：

创新点1：三重化信号采集与智能表决机制 TRICONEX 2401 采用三个独立的信号调理和A/D转换通道对每个模拟量输入信号进行同步采集。三个通道的采样值送入TMR系统进行中间值选择或平均值计算，并通过"三取二"表决逻辑判断信号的有效性。这种设计能够自动屏蔽因单通道故障产生的异常信号，确保即使在一个通道完全故障的情况下，系统仍能获得准确的过程参数，大大提高了信号采集的可靠性。 创新点2：先进的信号调理与抗干扰设计 模块内置高性能的模拟信号调理电路，包含可编程增益放大器（PGA）、高阶抗混叠滤波器和隔离屏障。其优秀的共模抑制比（>120dB）和通道间隔离设计，有效抑制了工业现场常见的共模噪声和交叉干扰，确保在恶劣电磁环境下仍能获得纯净的信号。每个输入通道均可软件配置为4-20mA、0-20mA、0-5V、0-10V等多种信号类型，提供灵活的配置能力。 创新点3：全面的在线诊断与预测性维护 2401 模块具备完善的自我诊断功能：

· 信号断线检测：当输入电流<3.6mA时自动报警

· 超量程检测：实时监测信号是否超出设定范围

· 硬件自检：定期检查A/D转换器、基准电压源等关键部件 诊断结果通过前面板LED指示灯和系统事件日志实时上报，支持预测性维护，可在故障发生前预警，减少非计划停机。

应用案例与行业价值：

案例一：天然气长输管线压力安全保护 在数千公里天然气长输管线的压气站中，出站压力是关键的安全生产参数。系统采用TRICONEX 2401模块采集高压管线上的压力变送器信号。模块的高精度和稳定性确保了压力控制的准确性，其三重化设计有效防止了因单只变送器或采集卡故障导致的误停机。在一次变送器接线端子松动的事故中，2401的断线检测功能及时发出预警，维护人员得以及时处理，避免了因压力失控导致的管线破裂风险。 案例二：化工反应器温度安全连锁 在聚合反应过程中，反应温度的控制至关重要。系统使用2401模块采集反应器多点温度信号。模块的高采样速率（10次/秒）能够捕捉温度的快速变化，为紧急冷却系统提供及时准确的触发信号。其温度漂移自动补偿功能确保了长期运行下的测量稳定性，为连续化生产提供了可靠保障。

相关产品组合方案：

1. Tricon主处理器模块：3008/4351B - 系统核心处理单元

2. 数字量输入模块：2101 - 采集开关量安全信号

3. 数字量输出模块：2351 - 执行安全联锁动作

4. 通信模块：4119A - 与DCS系统通信

5. 机架电源模块：为系统提供稳定电力

6. 安全栅/隔离器：为本安回路提供保护

7. Tristation 1131软件：系统组态与编程工具

安装维护与全周期支持：

安装规范：

1. 模块必须安装在Tricon专用机架中

2. 信号线使用屏蔽双绞线，屏蔽层单点接地

3. 动力电缆与信号电缆分开敷设，最小间距300mm

4. 接地电阻小于1Ω

维护要求：

1. 每月检查模块状态指示灯

2. 每季度进行精度校验，误差超过±0.2%需校准

3. 每年进行全面的功能测试

4. 建立模块运行档案，记录维护历史
