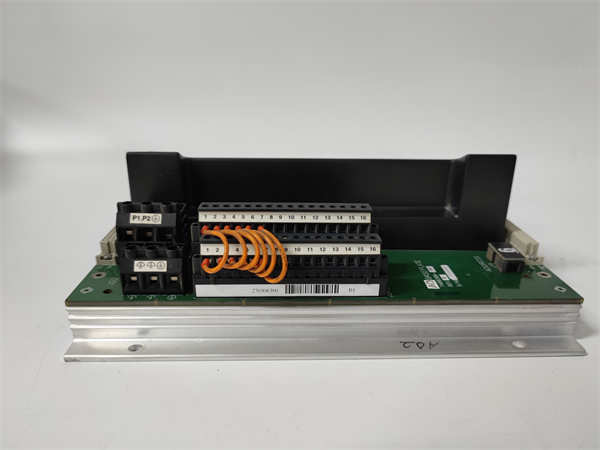

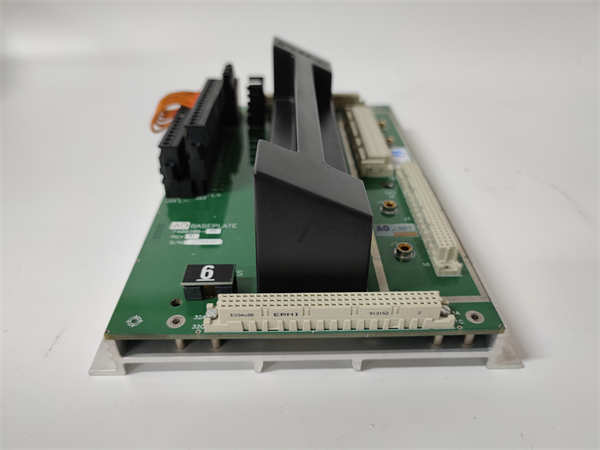

TRICONEX 2481

TRICONEX 2481 是英维思（TRICONEX）公司生产的Tricon安全仪表系统（SIS）中的三重化（TMR）模拟量输出模块。该模块专门用于向现场执行机构输出高精度的模拟控制信号（如4-20mA），实现对关键过程参数的精确连续控制，满足IEC 61508 SIL 3安全完整性等级要求。

应用场景：

在大型化工厂的催化裂化装置反应温度控制系统中，需要精确控制进料加热炉的燃料气调节阀开度以维持最佳反应温度。该系统采用TRICONEX Tricon安全控制器，配置了2481模拟量输出模块。当反应温度偏离设定值时，2481模块接收Tricon主处理器的控制指令，输出精确的4-20mA信号调节燃料气阀门开度。在一次实际运行中，由于原料性质变化导致反应温度快速波动，2481模块的高精度输出和快速响应能力确保了调节阀的精确动作，成功将反应温度稳定在允许范围内，避免了催化剂结焦和装置停车。

核心参数速览：

技术原理与创新价值：

创新点1：三重化输出与智能表决机制 TRICONEX 2481 采用三个独立的D/A转换器和输出驱动电路对每个输出通道进行三重化设计。三个处理器（A、B、C）分别发送控制指令，经硬件表决电路进行比较。只有当至少两个处理器的指令一致时，输出才被确认有效。这种设计确保了单个元件故障不会导致输出信号异常，实现了硬件容错和高可靠性。 创新点2：高精度输出与温度补偿 模块使用16位高精度数模转换器（DAC），结合自动温度补偿电路，确保在全工作温度范围内保持±0.1%的输出精度。精密的基准电压源和低漂移运算放大器保证了输出信号的长期稳定性，满足过程控制对精确度的苛刻要求。 创新点3：全面的输出诊断与保护功能 2481 模块具备完善的输出回路诊断能力：

· 输出开路检测：实时监测输出回路是否断开

· 输出短路检测：检测输出对地或对电源短路

· 过载保护：输出电流超过限定值时自动限流

· 硬件自检：定期检查D/A转换器和输出驱动电路

应用案例与行业价值：

案例一：天然气调压站压力控制 在城市天然气门站的压力控制系统中，2481模块用于控制电液联动调压阀的开度。模块的高精度输出确保了下游压力的稳定控制，其三重化设计防止了因单通道故障导致的压力失控。在一次调压器故障事件中，2481的短路检测功能及时报警，维护人员迅速切换到备用回路，保障了城市燃气的稳定供应。 案例二：制药厂反应釜pH精确控制 在生物制药的发酵过程中，需要精确控制反应釜的pH值。系统使用2481模块输出4-20mA信号控制加酸/加碱计量泵的频率。模块的高分辨率和快速刷新速率确保了pH值的精确调节，其可靠性为批次生产的一致性提供了保障。

相关产品组合方案：

1. Tricon主处理器模块：3008/4351B - 系统核心处理单元

2. 模拟量输入模块：2401 - 过程参数采集

3. 数字量模块：2101/2351 - 开关量信号处理

4. 通信模块：4119A - 系统通信接口

5. 信号调理器：为本安回路提供保护

6. Tristation 1131软件：系统组态编程工具

7. 冗余电源模块：为系统提供可靠电力

安装维护与全周期支持：

安装规范：

1. 模块必须安装在Tricon专用机架指定槽位

2. 输出信号线使用屏蔽双绞线，屏蔽层单点接地

3. 动力线与信号线分开敷设，最小间距300mm

4. 接地电阻小于1Ω

维护要求：

1. 每月检查模块状态指示灯和输出电流

2. 每季度进行精度校验，超差需校准

3. 每年进行全面的功能测试

4. 建立维护档案，记录运行历史
