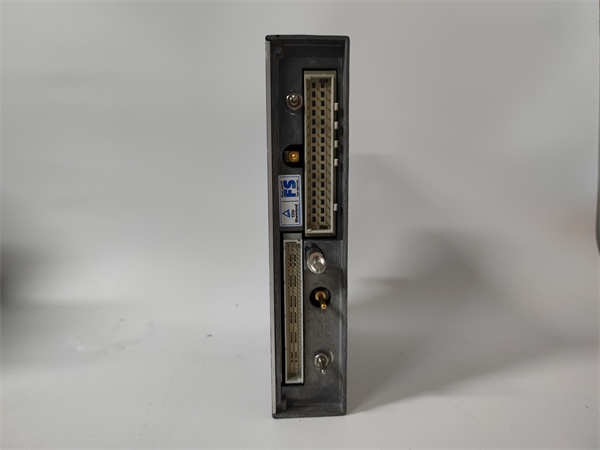

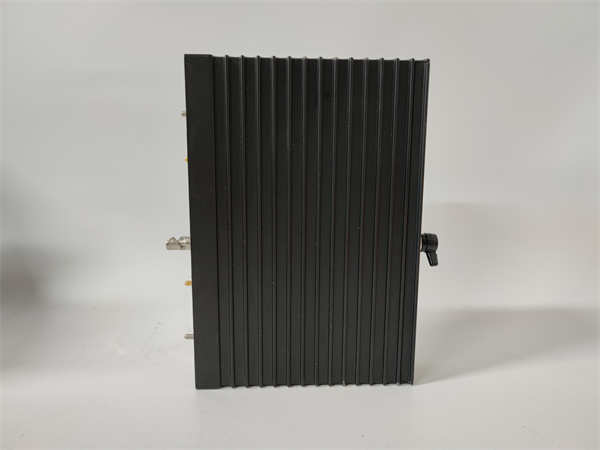

TRICONEX 3301

TRICONEX 3301 是英维思（TRICONEX）公司生产的Tricon安全仪表系统（SIS）中的三重化（TMR）数字量输入模块。该模块专门用于采集关键安全联锁的开关量信号，如急停按钮、液位开关、压力开关、温度开关等干接点信号，为安全仪表系统提供高可靠性的数字量信号采集能力，满足IEC 61508 SIL 3安全完整性等级要求。

应用场景：

在大型化工装置的反应器紧急停车系统中，多个安全联锁信号（如高压开关、高温开关、可燃气体检测报警等）需要高可靠性采集。该系统采用TRICONEX Tricon安全控制器，配置了3301数字量输入模块。当反应器压力或温度达到危险设定值时，现场开关触点闭合，3301模块的三重化采集系统通过"三取二"表决机制确认危险状态，触发安全联锁动作。在实际运行中，3301模块的高可靠性设计确保了信号采集的准确性，其在线诊断功能能够及时检测到现场线路故障，为装置的安全运行提供了可靠保障。

核心参数速览：

技术原理与创新价值：

创新点1：三重模块冗余（TMR）与高可靠性表决机制 TRICONEX 3301 采用三重独立采集通道设计，每个输入点由三个完全独立的输入电路同时采集。三个通道的信号分别送入Tricon系统的三个主处理器进行多数表决。只有当至少两个通道的信号状态一致时，才确认为有效输入状态。这种设计提供了极高的容错能力，单个元器件的故障不会影响系统的正常运行。 创新点2：先进的现场线路故障检测（FLFD） 模块具备强大的现场线路诊断能力，可实时检测每个输入通道的接线状态。它能识别现场线路的开路（断线）和短路故障，并通过系统状态指示和诊断信息上报，使维护人员能够快速定位和修复故障，大大提高了系统的可维护性和可用性。 创新点3：高密度与高可用性设计 3301 模块提供了32个输入点的高密度配置，在有限的机架空间内实现了大量的安全信号接入。模块支持在线插拔功能（在系统允许且遵循安全规程的前提下），便于维护和更换，最大限度地减少了系统停机时间。

应用案例与行业价值：

案例一：油气管道紧急截断系统 在长距离输油管线的站场紧急截断系统中，3301模块用于采集压力开关、液位开关和手动紧急停车按钮的信号。其高可靠性确保了在管道泄漏或压力异常时，系统能够快速可靠地触发截断阀关闭，防止事故扩大，保障了管道运输安全。 案例二：火电厂锅炉安全保护系统 在电站锅炉保护系统中，3301模块采集锅炉灭火、水位极低、炉膛压力极高等危险信号。模块的快速响应时间和高可靠性，确保了在危险工况下及时触发主燃料跳闸（MFT），防止锅炉爆炸事故的发生。

相关产品组合方案：

1. Tricon主处理器模块：3008/4351B - 系统核心处理单元

2. 数字量输出模块：3501/3503 - 执行安全联锁动作

3. 模拟量模块：3101/3201 - 处理连续量安全信号

4. 通信模块：4119A - 与DCS等系统通信

5. 机架与电源模块 - 为系统提供安装平台和电力

6. Tristation 1131软件 - 系统组态与编程工具

7. 安全继电器 - 用于输出信号隔离和功率扩展

安装维护与全周期支持：

TRICONEX 3301 模块必须安装在Tricon专用机架中。安装和接线需由经过培训的专业人员严格按照安全规程执行。日常维护主要包括通过模块LED状态指示灯监控运行状态，定期使用Tristation 1131软件查看系统诊断事件记录，并按照安全要求对输入回路进行定期功能测试。
