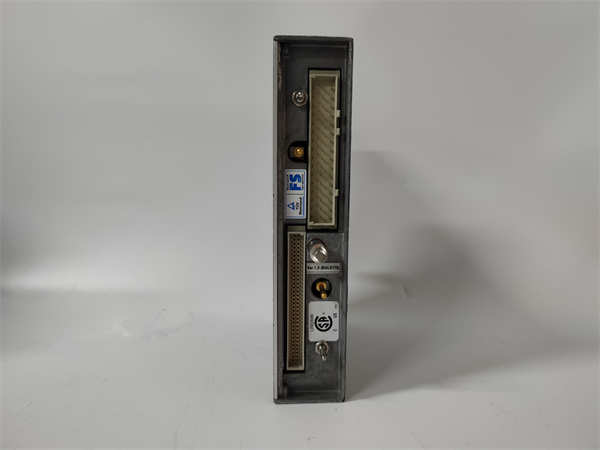

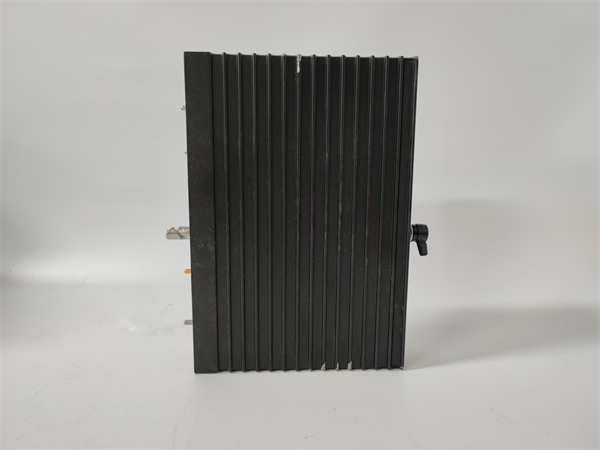

TRICONEX 3201 是英维思（TRICONEX）公司生产的Tricon安全仪表系统（SIS）中的三重化（TMR）模拟量输出模块。该模块专门用于向现场执行机构输出高精度的模拟控制信号（4-20mA），支持HART协议通信，实现对关键过程参数的精确连续控制，满足IEC 61508 SIL 3安全完整性等级要求。

应用场景：

在大型炼油厂加氢处理装置中，反应器进料流量需要精确控制以维持最佳反应条件。该系统采用TRICONEX Tricon安全控制器，配置了3201模拟量输出模块来控制进料调节阀。模块接收Tricon主处理器的控制指令，输出精确的4-20mA信号（带HART协议）给智能定位器，实时调节阀门开度。在一次原料性质变化导致反应温度波动的工况中，3201模块的高精度输出和快速响应能力，结合HART通信的阀门反馈信息，确保了进料量的精确控制，成功稳定了反应温度，避免了催化剂结焦和装置停车。

核心参数速览：

技术原理与创新价值：

创新点1：三重化输出与HART协议集成 TRICONEX 3201 采用三个独立的D/A转换器和输出驱动电路，每个通道都集成HART调制解调器。三个处理器（A、B、C）分别发送控制指令，经硬件表决后输出。HART协议的支持使得模块能够与智能阀门定位器、变频器等执行机构进行双向数字通信，读取设备状态、诊断信息，实现预测性维护。 创新点2：高精度输出与智能校准 模块使用16位高精度数模转换器（DAC），结合自动温度和漂移补偿电路，确保全温度范围内保持±0.1%的输出精度。内置的自校准功能可定期自动校准零点和大点，保证长期运行的稳定性。 创新点3：全面的输出诊断与HART设备管理 3201 模块具备完善的诊断功能：

· 输出回路诊断：开路检测、短路检测、过载保护

· HART通信诊断：通信质量监测、设备响应状态检查

· 硬件自检：D/A转换器、基准电压源、存储器定期自检 诊断信息通过系统事件日志实时上报，支持预测性维护。

应用案例与行业价值：

案例一：天然气调压站压力控制 在城市天然气门站的压力控制系统中，3201模块控制电液联动调压阀的智能定位器。通过HART协议，中控室可以实时读取阀门开度反馈、行程次数、报警信息等。在一次调压器膜片轻微泄漏的早期，通过HART诊断参数的变化趋势预警，维护人员及时安排计划性维修，避免了压力失控风险。 案例二：化工厂反应釜温度串级控制 在聚合反应过程中，3201模块输出控制信号给智能调节阀，通过HART协议读取阀门实际开度，实现闭环控制。其高精度输出确保了反应温度的稳定控制，HART通信功能使得运维人员可以远程监控阀门运行状态，进行预测性维护。

相关产品组合方案：

1. Tricon主处理器模块：3008/4351B - 系统核心处理单元

2. 模拟量输入模块：3101 - 过程参数采集（带HART）

3. 数字量模块：2101/2351 - 开关量信号处理

4. 通信模块：4119A - 系统通信接口

5. HART智能定位器：阀门执行机构

6. Tristation 1131软件：系统组态与HART设备管理

7. 安全栅/隔离器：为本安回路提供保护

安装维护与全周期支持：

安装规范：

1. 模块必须安装在Tricon专用机架指定槽位

2. 输出信号线使用屏蔽双绞线，屏蔽层单点接地

3. HART网络总阻抗需控制在250-600Ω范围

4. 动力线与信号线分开敷设，最小间距300mm

维护要求：

1. 每月检查模块状态指示灯和HART通信状态

2. 每季度进行精度校验和HART通信测试

3. 每年进行全面的安全功能测试

4. 定期备份HART设备配置参数
