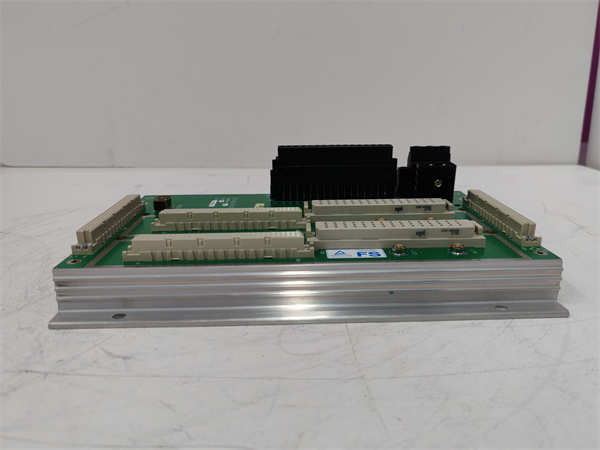

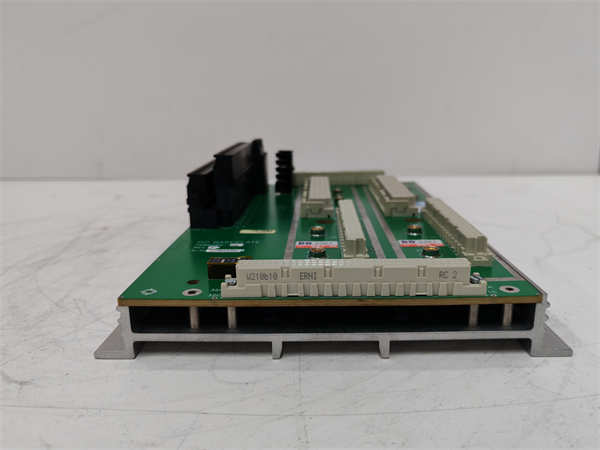

TRICONEX DO2401 7400209-030

TRICONEX DO2401 (部件号：7400209-030) 是艾默生过程管理旗下Triconex品牌推出的三重模件冗余（TMR）数字量输出（DO）模块。作为安全仪表系统（SIS）的最终执行环节，该模块负责将安全逻辑处理器的决策转换为实际的物理动作，可靠地驱动现场执行设备（如紧急切断阀、报警器、安全继电器等），是确保安全联锁有效实施的关键组件。

应用场景：

在化工厂的乙烯裂解装置中，当反应器温度超过安全限值时，TRICONEX DO2401模块承担着至关重要的安全使命。安全逻辑处理器做出切断进料的决策后，DO2401模块的三路独立输出电路同时动作，驱动紧急切断阀的电磁阀断电，确保阀门快速关闭。即使其中一路输出电路发生故障，只要另外两路正常工作，仍能保证安全联锁的有效执行。这种三重化设计消除了单点故障风险，确保了在真正的紧急工况下，安全动作的可靠性达到SIL3等级要求，为装置和人员提供了最高级别的保护。

核心参数速览：

技术原理与创新价值：

· •创新点1：真正的三重化输出架构：DO2401在每个输出通道上实现了完整的三重化硬件设计。三个独立的输出电路并行工作，通过"二取一"表决机制确保可靠性。即使单个输出电路失效，系统仍能基于剩余两个健康通道维持安全功能。这种设计从硬件层面杜绝了因输出级故障导致安全功能失效的风险，是达到SIL3等级的核心保障。

· •创新点2：先进的输出回路诊断技术：模块集成了完善的诊断功能，可实时监测每个输出回路的状态。包括输出驱动器状态验证、负载连接完整性检查（开路检测）、输出短路保护等。诊断信息通过背板实时上传至主处理器，使操作人员能够及时了解输出模块的健康状况，实现预测性维护。

· •创新点3：灵活的负载适应能力：DO2401设计支持多种负载类型，包括感性负载（如电磁阀、接触器线圈）和阻性负载。模块内部集成了消弧电路和过电压保护，能够有效抑制感性负载产生的反向电动势，确保输出触点的电气寿命。这种设计使模块能够直接驱动大多数现场设备，减少了中间继电器的使用，简化了系统结构。

应用案例与行业价值：

项目案例：石油化工装置紧急泄压系统改造某石化企业烷基化装置的紧急泄压系统需要进行安全升级，要求泄压阀在超压工况下必须可靠动作。应用流程：项目选用TRICONEX DO2401模块驱动泄压阀的电磁阀。当系统检测到压力超高时，安全逻辑处理器向DO2401发出动作指令，模块的三路输出同时断开，使泄压阀电磁阀失电，阀门迅速打开泄压。应用效果：系统投用后成功应对了两次真实的超压工况，DO2401均可靠动作，避免了重大设备损坏事故。维护工程师表示："DO2401的三重化设计和完善的诊断功能，使我们对安全输出的可靠性充满信心。能够实时监测每个输出点的状态，这为预防性维护提供了重要依据。"

相关产品组合方案：

1. 1.MP3008/MP3009主处理器：安全系统的决策中心，向DO2401发出控制指令

2. 2.DI2301/DI3361数字输入模块：采集现场状态信号，为安全逻辑提供输入信息

3. 3.AI系列模拟量输入模块：监测过程变量，触发安全联锁条件

4. 4.系统机架和背板：为DO2401提供安装平台和通信通道

5. 5.系统电源模块：为整个安全系统提供可靠电力供应

6. 6.通信模块：实现安全系统与DCS等上层系统的数据交换

7. 7.Tristation 1131工程软件：用于系统组态、调试和维护

8. 8.专用接线端子和附件：确保现场接线的可靠性

安装维护与全周期支持：

TRICONEX DO2401模块采用标准化的安装设计，支持DIN导轨安装和热插拔功能。安装时应确保现场接线牢固可靠，特别是大电流负载的回路线径要符合规范。模块提供丰富的状态指示灯，可直观显示电源、通信、输出激活及故障状态。定期维护时可通过工程软件读取模块的诊断信息，及时发现潜在问题。
