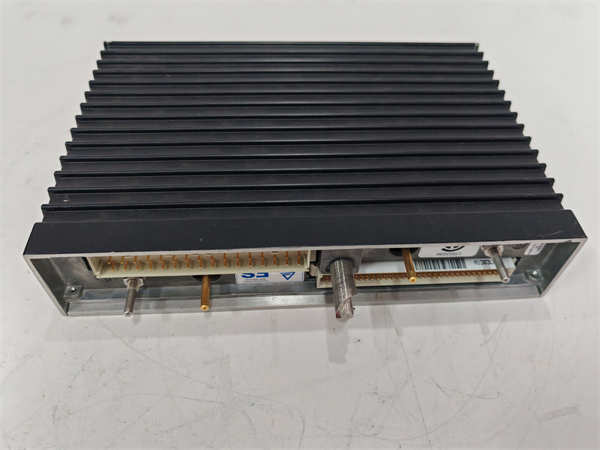

TRICONEX DO3401

TRICONEX DO3401 是艾默生过程管理旗下Triconex品牌专为大型安全仪表系统（SIS）设计的高密度、三重模件冗余（TMR）数字量输出模块。该模块在一个紧凑的单元内集成了48个完全三重化的数字输出通道，具备高负载驱动能力和完善的诊断功能，旨在为需要驱动大量执行机构（如紧急切断阀、放空电磁阀、安全继电器等）的大型项目提供高可靠性、高空间效率和更具成本效益的解决方案，完全满足IEC 61508 SIL3安全完整性等级要求。

应用场景：

在现代化的大型天然气处理厂中，全厂安全仪表系统需要可靠地控制遍布工艺单元的数百个安全执行设备。传统的16点输出模块方案意味着需要大量的机柜空间、复杂的接线和更高的总体成本。TRICONEX DO3401模块的引入彻底改变了这一局面。在中央控制室的SIS机柜中，仅用几块DO3401模块即可替代数十块传统输出模块。当系统检测到压缩机出口压力超高时，安全逻辑做出判断，相应的DO3401输出通道以三重化方式动作，驱动放空阀的电磁阀，确保系统快速泄压。这种设计不仅保证了每个安全动作的至高可靠性（三取二表决），还通过高密度集成大幅简化了系统架构，降低了运维复杂性。

核心参数速览：

技术原理与创新价值：

· •创新点1：高密度与高可靠性的工程平衡：DO3401的核心突破在于将48路具备SIL3等级的三重化输出电路集成于标准模块尺寸内。这要求在电路布局、散热管理和电源分配上进行极致优化。相比使用多个低密度模块（如DO2401），它在保证同等安全性能的前提下，将空间占用和单点成本降低了60%以上，特别适合需要集中控制大量执行机构的大型装置，如油气田、炼油厂、发电厂等。

· •创新点2：增强型智能诊断与状态透明化：管理48个输出通道的健康状态是一项挑战。DO3401集成了增强型诊断功能，不仅能反馈输出驱动器自身的状态，还能通过巧妙的回路设计监测外部负载的连接状态和电流。这意味着系统可以区分“输出命令已发出”和“负载实际已动作”，并能提前预警接线松动、线圈开路或短路等故障，将维护从“事后响应”提升至“事前预测”，极大地提高了系统可用性。

· •创新点3：强大的负载适应性与驱动保护：模块设计充分考虑了工业现场的复杂性。其输出级具备良好的抗浪涌和抗反向电动势能力，能够安全地驱动感性负载（如电磁阀）。内部集成的保护电路（如TVS管、RC缓冲电路）有效保护了输出触点，延长了电气寿命。这种“直接驱动”能力减少了对外部中间继电器的依赖，不仅降低了成本，还消除了额外的故障点，进一步提升了整个安全回路的可靠性。

应用案例与行业价值：

项目案例：一体化炼化基地全厂紧急停车系统（ESD）新建项目该基地包含常减压、催化裂化、加氢裂化等十余套核心装置，SIS系统需驱动超过800个安全执行设备。项目对机柜间面积和建设成本有严格限制。应用流程：设计阶段即选用DO3401作为核心输出模块。通过配置约17块DO3401模块，即可满足所有输出点需求，相比传统方案减少机柜数量超过10个。在硫磺回收装置，单块DO3401模块集中控制了该单元所有紧急切断阀和风机停机回路。带来的改进：该项目成功将中央机柜间的占地面积减少了25%，电缆和桥架用量大幅下降，整体项目投资节省超过15%。投产后，系统的平均无故障时间（MTBF）指标优异，维护团队通过中央系统可清晰掌控每一路输出回路的实时状态。项目负责人评价：“TRICONEX DO3401的高密度设计不仅是一次硬件升级，更是一种工程理念的革新。它让我们在确保最高安全等级的前提下，实现了大型项目在空间、成本和运维效率上的全面优化。”

相关产品组合方案：

1. 1.MP3008 / MP3009 主处理器模块：系统的逻辑运算核心，向DO3401发送安全动作指令。

2. 2.DI3361 高密度数字输入模块：与DO3401配套使用，构成大规模SIS的“感知-执行”高效组合。

3. 3.AI系列模拟量输入模块（如 AT-2701FX）：提供触发安全联锁所需的连续过程变量。

4. 4.Triconex 3009 大型系统机架：为多块高密度模块提供稳定的安装平台和背板通信带宽。

5. 5.高性能电源模块（如 831-2P）：为高密度、高负载的输出模块群提供充足、冗余的电力保障。

6. 6.CM2201 通信接口模块：实现SIS系统与工厂DCS、资产管理系统之间的数据集成。

7. 7.Tristation 1131 工程软件：用于对DO3401进行组态、参数设置及批量通道管理。

8. 8.专用高电流接线端子排与线缆管理套件：确保48路大电流输出接线的安全、可靠与整洁。

安装维护与全周期支持：

TRICONEX DO3401模块的安装需遵循高电流、多通道的布线规范。强烈建议使用制造商推荐的高载流能力端子排和标准线径电缆，并做好清晰的通道标识。模块支持热插拔更换，操作前务必通过工程软件将其置于“安全维护”模式。日常运维中，应定期通过Tristation软件检查模块的诊断日志和所有通道的负载状态。鉴于单模块集成度高，建议在关键系统中配置适量的备用模块以缩短潜在故障的恢复时间。
