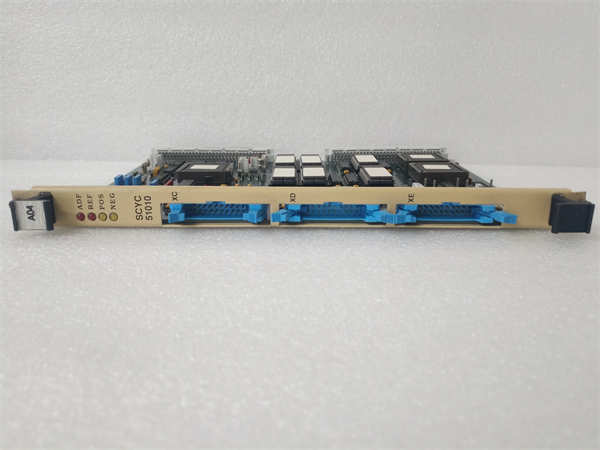

ABB SCYC51010 58052515G

ABB SCYC51010 58052515G是ABB集团生产的一款高性能信号调理模块，属于其S800 I/O系列的组成部分。该模块作为信号接口单元，专门用于对现场的模拟量信号（如热电偶、热电阻、毫伏信号）进行隔离、滤波、转换和放大，将敏感的弱信号转换为标准、洁净的信号供S800 I/O模块采集，是保障过程控制系统信号完整性、抗干扰能力和测量精度的关键前端设备。

应用场景：

在西北地区某大型化工厂的乙烯裂解装置中，需要对反应器各床层温度进行精确监控，数百个K型热电偶产生的毫伏级信号需要远传至控制室。然而，现场强大的变频器、大功率电机产生的电磁干扰严重威胁着这些微弱信号的传输。项目在现场的远程I/O柜内安装了多块 ABB SCYC51010信号调理模块。热电偶信号首先接入 SCYC51010，模块内部的高性能隔离电路和滤波器有效抑制了共模和差模干扰，并对信号进行放大和线性化处理，输出稳定的4-20mA标准信号。这些洁净的信号再通过电缆传送至S800 I/O采集模块，最终上传至AC 800M控制器。SCYC51010的出色表现，确保了控制系统接收到的是真实、无噪的工艺温度，为APC先进控制提供了可靠的数据基础，直接关系到产品收率和装置安全。

核心参数速览

技术原理与创新价值

创新点1：强大的信号隔离与抗干扰技术。SCYC51010的核心价值在于其卓越的电气隔离性能。它采用变压器隔离或光电隔离技术，在输入、输出和电源之间建立了可靠的电气屏障。这种设计能够有效切断因地电位差、共模电压和噪声引入的干扰回路，防止现场侧的干扰窜入控制系统侧，保护昂贵的PLC/DCS卡件免受损坏，同时确保测量信号的纯净度和准确性。创新点2：灵活的信号类型适配与高精度调理。模块支持通过DIP开关或跳线帽灵活配置输入类型（如K型热电偶、Pt100热电阻等）。其内部集成了高精度的放大器和专用的信号调理电路（如为热电偶提供冷端补偿CJC，为RTD提供精确的恒流源激励），能够将不同特性的传感器信号高精度地转换为统一的标准信号，极大简化了系统设计和备件库存。创新点3：高密度模块化设计与可靠性。SCYC51010采用高密度设计，在紧凑的空间内提供多路隔离通道，显著节省了控制柜空间和接线成本。其工业级的元器件和设计确保了在恶劣工业环境下的长期稳定运行，平均无故障时间（MTBF）长，降低了全生命周期的维护成本。

应用案例与行业价值

在某大型水处理厂的加药车间，需要对pH值、浊度等多项水质参数进行精确监测。这些分析仪表的输出信号为0-20mA或0-10V，传输距离远，易受干扰。项目采用 ABB SCYC51010信号调理模块安装在现场分析小屋的端子柜内。应用价值：

1. 1.信号净化：SCYC51010有效消除了传输途中引入的噪声，确保了中央控制系统接收到的水质数据真实可靠。

2. 2.系统保护：其隔离功能防止了因现场仪表故障可能产生的高电压窜入控制系统，保护了S800 I/O模块。

3. 3.简化布线：高密度设计减少了所需模块数量，使机柜布局更紧凑，布线更清晰。

4. 4.维护便捷：当某个通道出现故障时，可通过DIP开关配置快速更换备用模块，缩短维修时间。

相关产品组合方案

1. 1.S800 I/O 基座与电源模块： 为 SCYC51010提供安装平台和电力。

2. 2.S800 AI 模拟量输入模块（如AI810）： 接收来自 SCYC51010的标准信号。

3. 3.现场传感器/变送器（热电偶、RTD、分析仪）： 信号的源头。

4. 4.ABB AC 800M 控制器： 系统的控制核心。

5. 5.信号电缆与接线端子： 高质量的屏蔽电缆和端子，确保信号传输质量。

6. 6.ABB Ability™ 系统800xA 工程软件： 用于系统组态。

安装维护与全周期支持

ABB SCYC51010 58052515G通常采用导轨安装。安装前需根据所接传感器类型，通过模块上的DIP开关正确配置输入信号类型、量程等参数。接线需使用屏蔽电缆，并做好屏蔽层单点接地。
