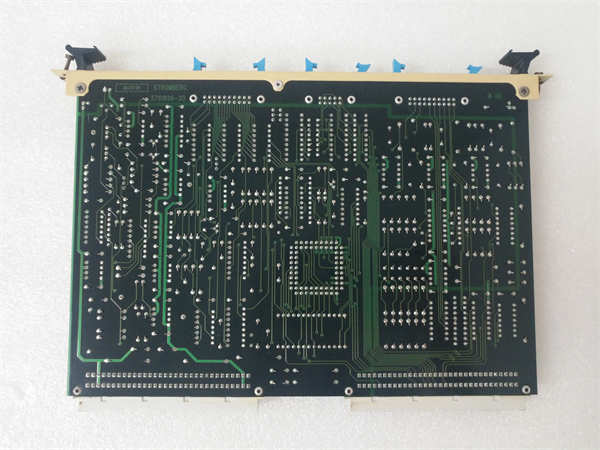

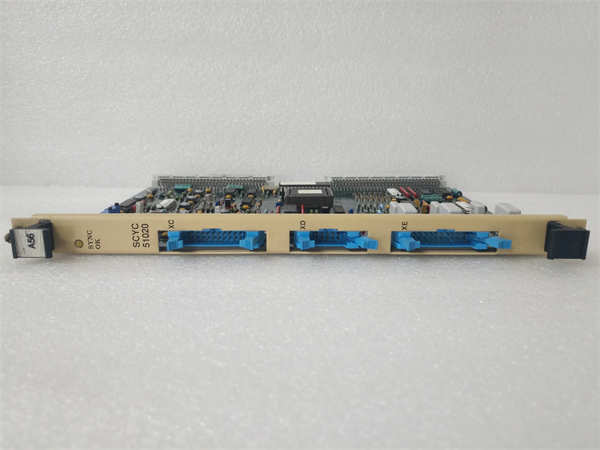

ABB SCYC51020 58052582H是ABB集团生产的一款高密度16通道信号调理模块，属于其S800 I/O系列。该模块是SCYC51010的升级或高通道数版本，作为高密度信号接口单元，专门用于对现场大量模拟量信号（如热电偶、热电阻、毫伏、电压、电流信号）进行隔离、滤波、转换和放大，将易受干扰的弱信号或非标准信号转换为洁净、统一的标准信号，供后端S800 I/O模块采集。它是应对大规模模拟量点集中处理、节省控制柜空间的关键设备。

应用场景：

在华南地区某大型核电站的常规岛系统，需要对数百个温度测点（采用K型热电偶和Pt100热电阻）进行连续监控，以确保汽轮机、给水泵等关键设备的安全运行。这些测点分布集中，信号数量巨大。项目在汽轮机平台的多个远程I/O机柜内，大量使用了 ABB SCYC51020高密度信号调理模块。每个SCYC51020模块可以处理16个温度传感器信号，其强大的通道间隔离能力，有效防止了因长线传输和地电位差导致的信号串扰和失真。模块对信号进行放大、线性化和冷端补偿（对热电偶）后，输出稳定的4-20mA信号至S800 AI模块。这种高密度设计极大地节省了机柜空间，减少了模块数量，降低了接线复杂度和总体成本，同时确保了核级系统对信号采集的高可靠性和精度要求。

核心参数速览

技术原理与创新价值

创新点1：高密度通道设计与卓越的空间效率。SCYC51020的核心优势在于其16通道高密度设计。在单模块宽度内集成16个完全隔离的信号调理通道，空间利用率远高于传统的8通道或更少通道的模块。这显著减少了大型系统中所需的模块数量、基座占用和柜内空间，降低了硬件成本、接线复杂性和系统功耗，特别适用于测点密集的应用场合（如大型机组监测、过程装置密集温度监测）。创新点2：独立的通道隔离与精准的信号调理。尽管通道密度高，但SCYC51020确保了每个通道的电气隔离。每个通道都有独立的隔离电源和信号调理电路，包括高精度ADC、可编程增益放大器（PGA）以及针对不同传感器（如为TC提供冷端补偿CJC，为RTD提供激励电流）的专用处理电路。这种设计有效防止了通道间的串扰，并保证每个信号都能获得最优的调理精度。创新点3：灵活的每通道独立配置与高可靠性。模块的每个通道都可以通过DIP开关或跳线帽独立配置输入信号类型、量程和滤波参数。这种灵活性使得一个SCYC51020模块可以同时处理混合类型的信号（如部分通道接热电偶，部分接热电阻），极大地方便了现场工程实施。其工业级设计和制造工艺确保了在振动、温差大的工业环境下长期稳定运行。

应用案例与行业价值

在某大型石油化工基地的乙烯裂解装置中，压缩厂房的离心式压缩机组的轴系振动、温度监测需要采集超过100个模拟量信号。项目采用多块 ABB SCYC51020模块集中安装于压缩机旁的防爆接线箱内。应用价值：

1. 1.空间节省：相比使用8通道模块，SCYC51020节省了近一半的安装空间，使接线箱布局更紧凑。

2. 2.成本降低：减少了模块数量、电源模块和基座的需求，降低了单点信号的处理成本。

3. 3.可靠性提升：高集成度减少了系统连接点和故障点，模块本身的高可靠性保障了机组监控系统的长期稳定运行。

4. 4.维护简便：模块化设计支持故障模块的快速更换，缩短了维护时间。

相关产品组合方案

1. 1.S800 I/O 基座与电源模块： 为 SCYC51020提供安装平台和电力。

2. 2.S800 AI 模拟量输入模块（如AI810）： 接收来自 SCYC51020的标准信号。

3. 3.现场传感器（热电偶、RTD、振动变送器）： 信号的源头。

4. 4.ABB AC 800M 控制器： 系统的控制核心。

5. 5.信号电缆与接线端子： 高质量的屏蔽电缆和端子。

6. 6.ABB 低通道数信号调理模块（如SCYC51010）： 用于点数较少的场合。

安装维护与全周期支持

ABB SCYC51020 58052582H通常采用导轨安装。安装前需根据每个通道所接传感器类型，通过模块上的DIP开关独立配置输入信号类型、量程等参数。接线需使用屏蔽电缆，并做好屏蔽层单点接地。
