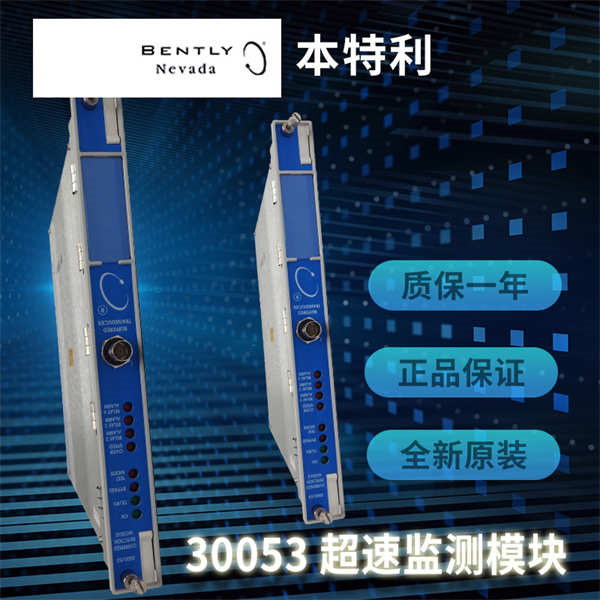

Bently Nevada 3500/53 是专为旋转机械设计的 冗余超速保护模块，核心功能包括：
· 高速转速监测：实时检测涡轮机、压缩机等设备的转速，触发安全联锁防止飞车事故。
· 冗余安全架构：支持 2oo2（二选二） 或 2oo3（三选二） 表决逻辑，单点故障不影响系统保护功能。
· 工业场景全覆盖：满足电力、石油化工、钢铁等行业高风险设备的 API 670/612 超速保护标准。
参数类别 | 技术指标 |
型号 | 3500/53（标准版） / 3500/53-03-00（三重冗余版） |
输入信号 | 涡流探头或磁电传感器（信号范围：-24V ~ +10V） |
转速量程 | 0–99,999 RPM（全量程覆盖） |
测量精度 | ±0.02% 或 ≤±1 RPM（低转速段） |
响应时间 | <30 ms（超速报警延迟） |
输出接口 | 4路继电器（SPDT触点） + 4–20 mA记录输出 |
防护等级 | IP65（基体防护） |
工作温度 | -30°C ~ +65°C（运行） / -40°C ~ +85°C（存储） |
供电要求 | 24 VDC（双冗余电源输入） |
功耗/尺寸 | 8.0 W / 241.3×24.4×241.8 mm（0.82 kg） |
1. 冗余表决机制
· 2oo3逻辑：3个模块并行监测，任意2个检测到超速即触发停机，容错率提升300%。
· 故障无缝隔离：失效模块自动切除时间 ≤30 ms，保障系统持续运行。
2. 智能信号处理
· 动态门槛调节：自动适配传感器信号波动（如油膜扰动），抑制误报。
· 滞迟电压控制：防止转速阈值附近反复跳变（可设范围 0.1–1.0V）。
3. 多重诊断保护
· 三色LED状态灯：实时显示运行/报警/旁路状态。
· 自检协议：通电检测传感器短路/断路，通过 System 1®平台 远程预警。
行业 | 应用案例 | 技术方案 | 成效 |
燃气轮机 | 超速飞车防护 | 2oo3表决 + Keyphasor®同步信号 | 避免$500万/次叶片爆裂损失 |
离心压缩机 | 喘振连锁超速保护 | 联动3500/42M振动模块双参数触发停机 | 年减少非计划停机200小时 |
风力发电 | 变桨系统失控超速 | 宽温版（-40°C） + 磁传感器冗余 | 极地环境故障率降90% |
1. 硬件配置
组件 | 型号 | 功能说明 |
机架电源模块 | 3500/15（双冗余） | 必须冗余供电保障 |
框架接口模块 | 3500/22M | 传输数据至System 1®平台 |
超速传感器 | 3300 XL 8mm涡流探头 | 测量精度±1 μm |
安全继电器 | Triconex 3351 | SIL 3级硬线停机执行 |
2. 软件支持
· 3500配置软件：
o 自定义报警点（1–255事件/转）。
o 模拟超速测试联锁逻辑（调试效率+50%）。
· System 1®平台：
o 生成超速事件合规报告（符合 FDA 21 CFR Part 11）。
