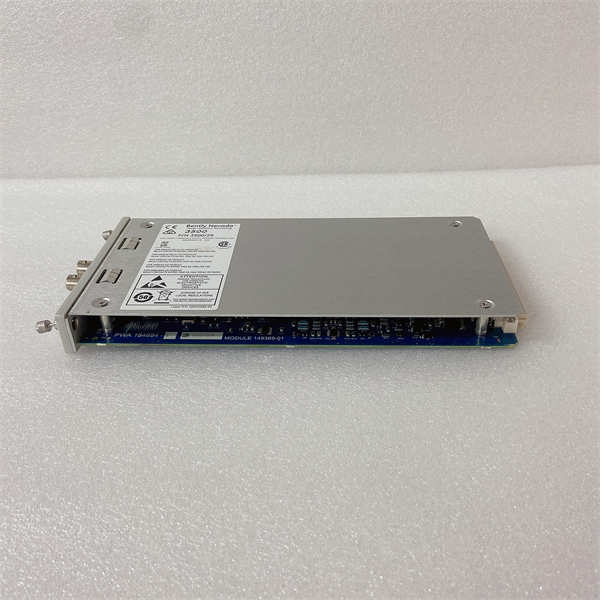

3500/25 184684-01 BENTLY

BENTLY 3500/25 184684-01是贝克休斯旗下本特利内华达（Bently Nevada）公司生产的3500机械保护系统中的一个双通道转速/相位监测模块，通常称为键相器模块。该模块的核心功能是精确检测旋转机械的转速，并提供一个与轴每旋转一次严格同步的键相脉冲信号。这个脉冲为振动分析提供了绝对的相位基准，是进行动平衡、阶比分析、启停机测试等高级诊断的基础，被誉为机械故障诊断的“相位心脏”。

应用场景：

在一座大型发电厂，汽轮机大修后需要进行现场动平衡。BENTLY 3500/25模块在此过程中至关重要。技术人员在汽轮机轴上贴了一个反光带（键相标记），并安装了一个光电传感器（或使用一个涡流探头对准轴上的凹槽）正对该标记。当汽轮机旋转时，3500/25模块持续监测转速，并在传感器每次检测到标记的瞬间，产生一个精确的键相脉冲。这个脉冲信号与3500/42M振动模块采集的振动信号同步。通过分析振动波形峰值与键相脉冲之间的时间差，即可确定不平衡质量点的绝对相位角，从而精确计算出在转子的什么位置（多少度）添加或去除多少配重，才能高效地完成动平衡，避免机组长时间停机。

核心参数速览

技术原理与创新价值

创新点1：提供精确的绝对相位基准。3500/25最核心的价值在于它将轴的旋转角度“数字化”。它产生的键相脉冲标志着轴在每转中某个固定参考点的位置。将振动信号的波形与这个脉冲进行对比，就能确定振动高点相对于轴上这个固定点的角度（相位）。这是诊断转子不平衡、不对中、轴裂纹、摩擦等故障的决定性参数，实现了从“振动有多大”到“故障在哪里”的质变。创新点2：灵活适配多种传感器与高级触发。该模块设计兼容本特利内华达等多种键相探头，包括非接触式的电涡流探头（用于永久安装）和光电传感器（用于临时性诊断）。此外，它支持阶比分析，能输出与转速倍频同步的脉冲，用于在变速机械（如汽轮机启停过程）中精确分析振动成分，生成博德图（Bode Plot）和奈奎斯特图（Nyquist Plot）。创新点3：集成转速保护与系统同步。3500/25不仅提供键相脉冲，还实时计算并输出精确的转速值。这个转速值可直接用于超速保护（设置危险设定点）、零转速检测（用于盘车联锁）等功能。同时，它还为整个3500系统提供统一的时间基准，确保所有振动通道的数据是同步采集的，这对于分析不同测点间的相位关系至关重要。

应用案例与行业价值

案例：石化行业丙烯压缩机振动故障诊断。某石化企业一台丙烯压缩机振动超标，但频谱显示以1倍频为主，初步判断为不平衡。然而，通过BENTLY 3500/25模块提供的相位信息进行分析后发现，压缩机两端轴承的振动相位差接近180度，这典型地指示为转子不对中，而非单纯的不平衡。基于这一关键诊断，维修团队调整了对中方案，而非进行动平衡，一次性成功解决问题，避免了因误判导致的反复检修和巨大生产损失。这体现了3500/25在故障精准定位上的不可替代价值。

相关产品组合方案

1. 1.键相探头：如330104-00-05-10-02-00（电涡流键相探头）或光电传感器。

2. 2.反光带：用于配合光电或电涡流探头产生键相信号。

3. 3.3500/42M或 3500/22M振动监测模块：接收3500/25的键相脉冲，进行带相位的振动监测与分析。

4. 4.3500/92通信网关：将转速、相位数据及启停机曲线数据上传至上层系统（如System 1™）。

5. 5.本特利内华达 System 1™软件：用于高级数据分析、诊断和启停机报告生成（博德图、奈奎斯特图）。

6. 6.3500框架与电源：为整个系统提供平台和电力。

安装维护与全周期支持

BENTLY 3500/25 184684-01的安装需由专业人员进行。键相探头的安装位置和间隙调整至关重要，必须确保键相标记（如键槽、反光贴）每转只能被检测到一次。模块安装到3500机架后，需通过组态软件（如Rack Configuration Software）设置探头类型、灵敏度、每转脉冲数等参数。日常维护主要是检查键相信号的质量和稳定性。定期校验时，可使用转速校准仪模拟输入信号，验证模块测量的转速和键相脉冲输出的准确性。
