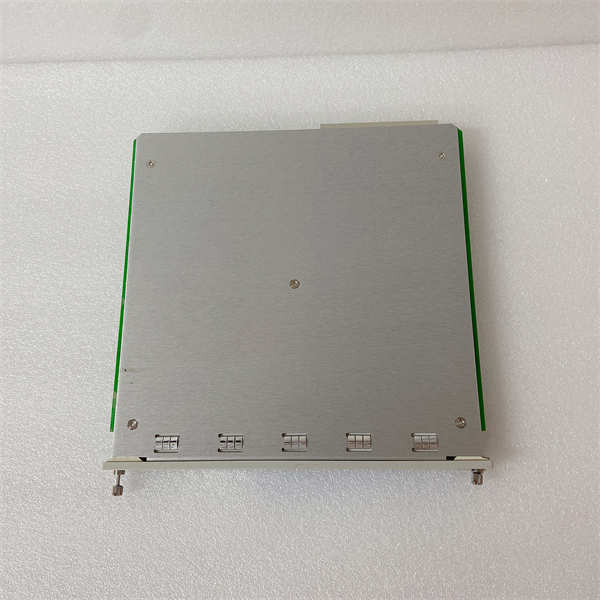

BENTLY 3500/32 125712-01是贝克休斯旗下本特利内华达（Bently Nevada）公司生产的3500机械保护系统中的一个四通道继电器输出模块。该模块不直接采集振动或温度信号，而是作为系统的“执行终端”，接收来自其他监测模块（如振动监测器3500/42M、超速监测器3500/XX）的报警或停机信号，并通过其内部的高可靠性继电器触点，直接控制外部设备（如紧急停机电磁阀、声光报警器、DCS输入点），是机组安全保护链的最后一道关键环节。

应用场景：

在一座大型天然气压缩站的紧急停车（ESD）系统中，当3500/42M振动模块检测到压缩机组振动值超过危险阈值时，会通过3500系统背板向BENTLY 3500/32继电器模块发出一个“危险停机”逻辑信号。3500/32模块接收到该信号后，其内部对应的继电器（C型触点）立即动作：常开触点（NO）闭合，接通外部24VDC回路，驱动紧急切断阀的电磁阀失电，快速切断燃气供应，使机组安全停机；同时，常闭触点（NC）断开，可以用于解除盘车联锁等。其高可靠性的触点确保了保护动作的绝对可靠执行。

核心参数速览

技术原理与创新价值

创新点1：故障安全（de-energized to trip）设计。这是3500/32最核心的安全理念。模块通常被配置为“正常带电，报警/停机时失电”模式。这意味着，在系统正常运行时，继电器线圈通电，触点处于正常状态（如NO断开，NC闭合）。一旦系统失电或模块本身故障，继电器会因失电而动作（NO闭合，NC断开），触发停机。这种“故障安全”设计确保了在电源故障等最危险工况下，系统能自动进入安全状态，防止拒动。创新点2：高容量C型触点与灵活配置。模块采用工业级继电器，提供真正的隔离干触点，容量高达5A，可直接驱动大多数中小型电磁阀、接触器和报警器，无需中间继电器过渡，简化了柜内设计，提高了可靠性。C型触点的设计为用户提供了NO和NC两种选择，可以灵活适配不同的外部回路逻辑（如通电停机或断电停机）。创新点3：与TMR系统无缝集成的高可靠性。当3500/32用于三重模件冗余（TMR）配置时，三个模块的输出触点可以进行串联或并联，实现硬件层面的“三选二”表决。例如，将三个通道的常开触点串联，只有当两个及以上模块同时要求停机时，回路才能导通，这极大地提高了安全联锁系统的可靠性，避免了单一元件误动。

应用案例与行业价值

案例：海上平台燃气轮机燃料切断控制。某海上钻井平台的燃气发电机组是平台的关键电源，其保护系统采用本特利3500系统。BENTLY 3500/32模块被指定为燃料切断阀的控制执行单元。当超速、振动过高、火焰熄灭等任一危险条件触发时，对应的监测模块会向3500/32发出信号。3500/32的继电器立即动作（失电模式），切断燃料阀的供电，确保机组安全停机。其故障安全设计保证了即使在平台供电波动或控制系统局部故障的极端情况下，也能优先保障安全，避免了潜在的火灾或爆炸风险。

相关产品组合方案

1. 1.监测模块：如3500/42M（振动）、3500/45（温度）、3500/XX（超速），是3500/32的信号来源。

2. 2.3500/20框架接口模块：管理系统配置和通信。

3. 3.电源模块：如3500/15，为整个系统供电。

4. 4.中间继电器/接触器：当负载电流超过5A时，用于放大触点容量。

5. 5.熔断器或断路器：用于保护3500/32的输出回路。

6. 6.本特利内华达 System 1™软件：用于系统配置、状态监测和事件分析。

安装维护与全周期支持

BENTLY 3500/32 125712-01的安装和配置需由专业人员进行。模块插入3500机架后，必须使用本特利配置软件严格设置每个通道的逻辑模式（故障安全/非故障安全）、报警延时等参数，并与相应的监测通道正确关联。日常维护主要是观察模块前面板的LED指示灯状态。定期进行功能测试至关重要，应通过软件模拟报警信号或使用测试端口，验证从监测模块到3500/32最终到现场执行机构（如电磁阀）的整个安全回路动作是否正确可靠。
