3500/40M 140734-01 BENTLY

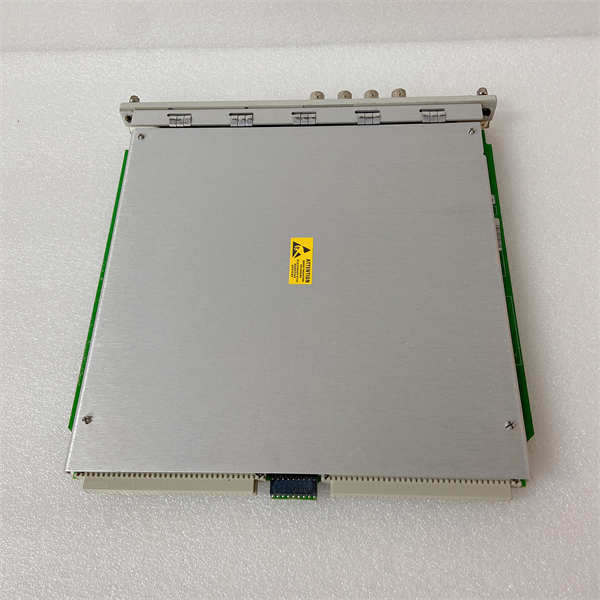

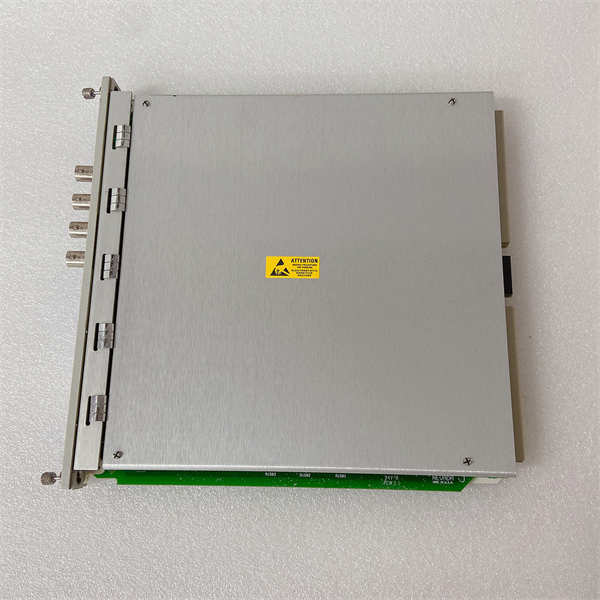

BENTLY 3500/40M 140734-01是贝克休斯旗下本特利内华达（Bently Nevada）公司生产的3500系列机械保护系统中的一个四通道振动监测模块。该模块专为测量旋转机械的轴承绝对振动（也称为壳体振动）而设计，它接收来自速度传感器或加速度计的信号，适用于监测电机、泵、风机等大量不具备键相测量条件的中低速设备，是保护工厂辅助设备安全的关键组件。

应用场景：

在化工厂的大型冷却水循环泵站中，数十台大功率水泵需要7x24小时连续运行。这些水泵的电机和非驱动端轴承的振动状态是预测性维护的关键指标。BENTLY 3500/40M模块被安装在站控室的3500机架中。每个水泵的驱动端和非驱动端轴承座上各安装了一个速度传感器，这些传感器直接连接到3500/40M的各个通道。模块持续监测振动速度的有效值（RMS），当某台泵因轴承磨损、叶轮气蚀或不对中而导致振动加剧时，3500/40M会触发报警，提醒维护人员及时干预，避免设备故障扩大导致泵组瘫痪，从而保障了整个生产装置的冷却系统稳定。

核心参数速览

技术原理与创新价值

创新点1：专注于轴承绝对振动的可靠监测。与测量轴相对振动的涡流探头系统不同，3500/40M的核心价值在于其针对轴承座振动（绝对振动）的优化设计。它直接监测机械结构（轴承座、壳体）本身的振动能量，这对于评估滚动轴承、齿轮箱等部件的健康状况以及设备的基础刚度、对中情况更为直接有效，是辅机设备状态监测最常用、最经济的手段。创新点2：灵活适配速度与加速度传感器。该模块设计兼容工业领域最常用的两种振动传感器。对于标准的速度传感器，它提供信号放大和滤波；对于更现代的IEPE加速度计，模块可提供恒流源激励，并内置电子积分器，可将加速度信号一次积分成速度值，方便用户统一以振动速度（mm/s RMS）这一国际通用标准来评估设备状态，简化了管理和判断。创新点3：高通道密度与实用的信号处理。四通道的集成设计使得单个模块就能监控两台泵或电机（驱动端+非驱动端），性价比高。其通频振动测量（特别是RMS值）能有效反映振动的总体能量，对于检测不平衡、松动、轴承早期损伤等常见故障非常有效。报警延时功能的可配置性，能有效避免设备启停或瞬时冲击引起的误报警。

应用案例与行业价值

案例：电厂大型引风机振动保护与预测性维护。某火力发电厂的锅炉引风机电机轴承振动出现缓慢增长趋势。系统采用BENTLY 3500/40M模块进行监测。通过其4-20mA模拟输出，振动趋势被连续记录在DCS中。维护人员观察到非驱动端轴承振动速度有效值（RMS）从2.0 mm/s逐渐升至4.5 mm/s（报警值为7.1 mm/s）。基于这一趋势，结合3500/40M提供的实时数据，他们有计划地安排了一次停机检修，发现并更换了早期疲劳的轴承，避免了一次因轴承卡死导致的风机转子损坏和非计划停机，直接经济损失超过百万元。

相关产品组合方案

1. 1.速度传感器：如330505-00-000-060-10-02，用于直接测量振动速度。

2. 2.IEPE加速度计：与3500/40M配套，用于高频冲击成分丰富的应用。

3. 3.3500/42M振动监测模块：用于需要测量轴相对振动（带相位）的关键设备，与40M形成互补。

4. 4.3500/92通信网关：将3500/40M的报警和振动数据上传至DCS或资产管理系统（如System 1™）。

5. 5.安装磁座：用于临时性检测或固定传感器。

6. 6.本特利内华达 System 1™软件：用于高级数据分析、趋势管理和预测性维护。

安装维护与全周期支持

BENTLY 3500/40M 140734-01的安装和配置需由专业人员进行。模块插入3500机架后，需使用本特利专用配置软件（如Rack Configuration Software）进行组态，关键设置包括：选择传感器类型（速度或加速度）、工程单位、报警值、报警延时时间等。日常维护主要是检查传感器电缆连接是否牢固，并通过软件监控通道状态和振动趋势。定期校验时，可使用振动校准仪模拟传感器输出信号，验证整个测量回路（从传感器输入到报警输出）的准确性。
