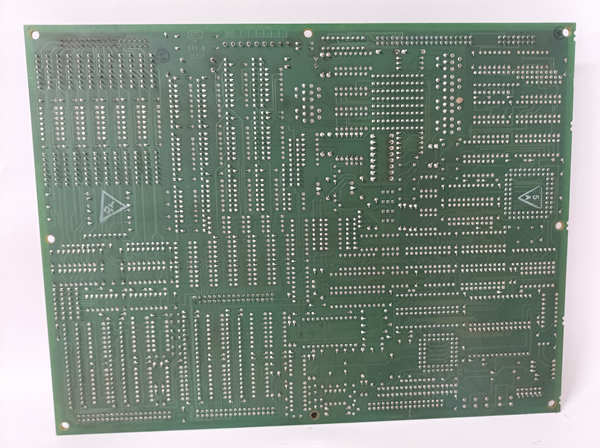

DS200TCQAG1BHF-W01 和 DS215TCQAG1BZZ01A 是通用电气（GE）为其涡轮控制系统（Mark V/Mark VIe）设计的终端板（Termination Board）模块。这两个型号分别适用于GE不同代的控制系统平台，但功能相似，都是作为控制系统与现场设备之间的关键信号连接接口，为系统I/O模块提供接线端子排，并完成信号调理、隔离和分配功能。应用场景：
在一个燃气轮机控制柜中，数百个来自现场传感器（如温度、压力、振动探头）的信号和到执行机构（如阀门、执行器）的控制信号都需要可靠地接入Mark V或Mark VIe控制系统。GE TCQAG1B 终端板就安装在这些控制柜内，为这些信号提供统一的接线界面。它一端通过内部线缆连接到I/O模块，另一端通过端子排连接现场电缆。这种设计使得信号布线整洁规范，便于维护和故障排查，同时为敏感的低电平信号提供必要的保护，防止干扰。
核心参数速览（通用特性）：
| DS200TCQAG1BHF-W01 (Mark V系列) | DS215TCQAG1BZZ01A (Mark VIe系列) |
|---|
| | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
技术原理与创新价值：
- •创新点1：模块化与标准化设计。 TCQAG1B 终端板采用模块化设计，与特定的GE I/O板卡配套使用。它将分散的现场接线整合到一块结构紧凑、标识清晰的端子上，大大提高了控制柜内的布线规范性和美观度，减少了接线错误，便于后期维护和扩容。
- •创新点2：信号调理与保护。 终端板上通常集成了信号调理电路，如电阻、电容、熔断器、TVS管等保护元件，可以为连接的I/O模块和现场仪表提供过压、过流、防反接等保护功能，提高了系统的整体可靠性。
- •创新点3：灵活的跳线配置。 板上提供了丰富的跳线器或DIP开关，允许工程师根据实际需求（如信号类型选择：电压/电流、RTD类型、热电偶类型等）灵活配置终端板的工作模式，使其能够适配多种不同的现场信号，增强了应用的灵活性。
应用案例与行业价值：
在某联合循环电厂中，其蒸汽轮机控制柜（Mark V系统）和燃气轮机控制柜（Mark VIe系统）均大量使用了 TCQAG1B 系列的终端板。这些终端板为机组的数百个温度、压力、振动和阀位信号提供了清晰、可靠的接线点。在机组大修期间，检修人员能够根据端子板上清晰的标签，快速、准确地进行信号回路测试和传感器更换，显著提高了工作效率，缩短了停机时间。仪控工程师评价：“TCQAG1B 终端板虽然不像CPU模块那样核心，但它是整个信号系统的‘基石’。其可靠性和易用性为我们日常维护和故障处理带来了极大的便利。”
相关产品组合方案：
- •配套的I/O模块： 如 DS200DCFBG1B（反馈接口板）、DS200TCRAG1A（RTD/TC输入板）等，终端板通过线缆与这些I/O模块直接连接。
- •机架和电源： 如 IS200系列 机架和电源模块，为整个I/O系统供电。
- •现场仪表： 温度传感器、压力变送器、位置开关等，信号最终来自或去往这些设备。
- •系统软件（ToolboxST）： 用于配置和监控整个控制系统。
安装维护与全周期支持：
GE TCQAG1B 终端板的安装相对简单，但需细致。通常用螺钉将其固定在控制柜的安装轨或背板上。安装关键是严格按照图纸进行接线，确保信号线连接至正确的端子，并施加适当的扭矩紧固。对于有跳线设置的终端板，务必根据设计图纸完成所有跳线的正确设置。日常维护主要是检查接线端子有无松动迹象，清理灰尘。更换时，需先断电，记录下线号或拍照留存原接线方式，然后拆卸旧板，安装新板并恢复接线。
