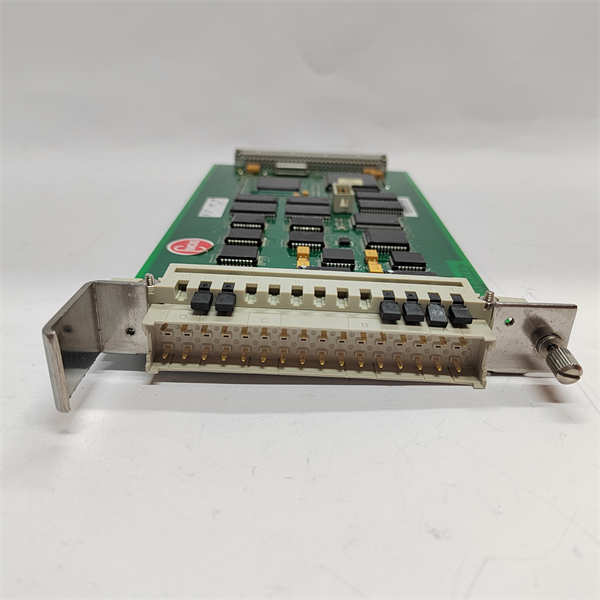

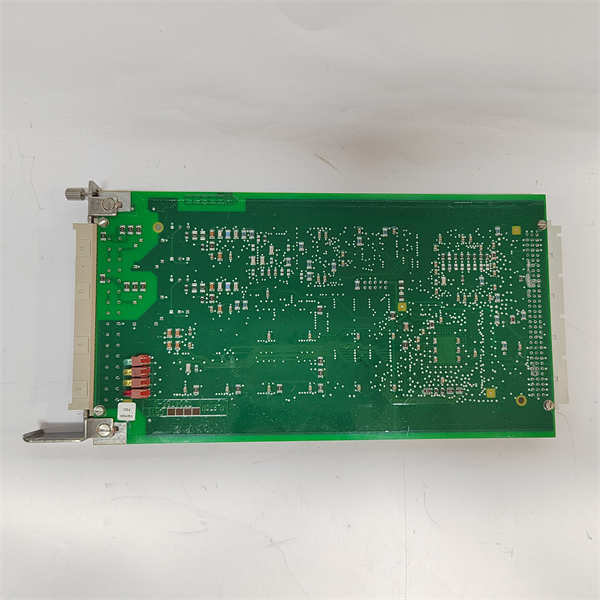

730475-D ELEMENTS-F2 ALSTOM

ALSTOM 730475-D ELEMENTS-F2 是阿尔斯通（现属通用电气旗下）生产的一款用于保护继电器的可配置保护功能模块。该模块通常作为多功能保护继电器（如MICOM P系列、P1系列等）的插件式组件，集成了一系列标准的保护功能元件，用于实现针对特定电力设备（如线路、母线、变压器等）的定制化保护方案。

应用场景

在某个大型城市电网的110kV变电站中，一条重要的出线线路需要配置过电流、方向过流、自动重合闸等综合保护功能。该线路的保护装置采用了阿尔斯通的保护平台，其核心配置之一便是ALSTOM 730475-D ELEMENTS-F2 保护模块。当线路远端发生瞬时性故障时，模块内置的方向过流保护元件迅速启动，准确判断故障方向为本线路，并驱动断路器跳闸。随后，其自动重合闸元件在预设延时后发出合闸命令，成功恢复了供电，避免了永久性停电，展现了其在确保供电连续性和选择性方面的关键作用。

核心参数速览

技术原理与创新价值

创新点1：可配置的模块化保护功能库。 ALSTOM 730475-D ELEMENTS-F2 的核心创新在于其将多种常用的保护功能（称为“保护元件”，如定时限过流、反时限过流、电压元件、方向元件等）集成在一个硬件模块上，并通过软件进行灵活的“连线”和参数设置。这种模式允许工程师像搭积木一样，为特定的应用场景（如一条配电线路）组合出最合适的保护方案，而无需定制专门的硬件，极大地提高了应用的灵活性和经济性。创新点2：高性能的算法与可靠的动作逻辑。 模块内部运行着经过验证的保护算法，能够快速、准确地处理电流、电压等模拟量数据，判断故障类型和位置。其动作逻辑经过精心设计，确保在复杂故障情况下（如发展性故障、转换性故障）也能做出正确判断，避免误动和拒动，保证了保护动作的选择性和速动性。创新点3：便于集成与维护的插件式设计。 作为插件模块，它可以方便地插入标准化的保护继电器机箱。这种设计使得保护功能的升级、更换或扩展变得非常简单快捷。同时，模块支持完善的自我诊断功能，能够检测内部故障，并通过继电器的人机界面或通信接口上报状态，方便运维人员进行预测性维护和故障定位。

应用案例与行业价值

行业案例：工业企业自备变电站进线保护改造某大型钢铁企业为了提升其110kV总降变电站的供电可靠性，对进线保护系统进行改造。项目选用了阿尔斯通的保护继电器，并利用ALSTOM 730475-D ELEMENTS-F2 模块配置了带方向闭锁的过流保护、低电压保护以及检同期自动重合闸功能。改造后，当上级电网发生扰动导致电压跌落时，该保护系统能准确区分是站内故障还是外部电网故障，避免了不必要的进线开关跳闸，保障了核心生产设备的连续供电，对企业平稳生产起到了至关重要的作用。

相关产品组合方案

1. 1.ALSTOM P1系列保护继电器机箱： ELEMENTS-F2 模块的物理载体和系统平台。

2. 2.ALSTOM 模拟量输入模块： 用于采集CT/PT二次信号，提供给保护功能模块进行计算。

3. 3.ALSTOM 电源模块： 为整个保护装置提供稳定可靠的工作电源。

4. 4.ALSTOM 通信接口模块： 用于将保护装置接入变电站自动化系统。

5. 5.MICOM S1 配置软件： 用于对730475-D ELEMENTS-F2模块进行逻辑配置和参数整定。

6. 6.阿尔斯通其他ELEMENTS系列模块： 如ELEMENTS-F1（可能侧重不同保护功能），可组合使用。

7. 7.测试设备与接口： 如继电保护测试仪，用于验证ELEMENTS-F2模块的保护逻辑和定值。

安装维护与全周期支持

ALSTOM 730475-D ELEMENTS-F2 模块的安装和更换必须在装置完全断电的情况下，由具备资质的继电保护专业人员操作。操作前需做好安全措施（如验电、挂接地线）。将模块沿导轨小心插入对应槽位，确保连接器接触可靠。上电后，必须使用专用的配置软件（如MICOM S1）将预先配置好的保护逻辑和定值参数下载到模块中，并进行全面的功能测试，确保其行为符合设计预期。日常维护主要包括定期检查装置状态指示灯，利用软件读取诊断信息，并按照规程进行定检。
