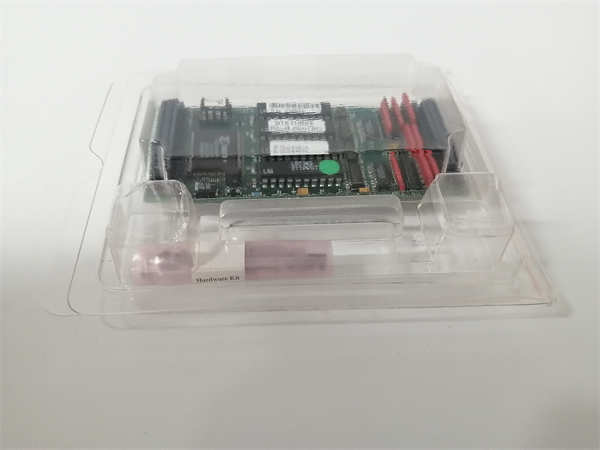

GE IP-QUADRATURE

GE IP-QUADRATURE 是通用电气（GE，现为艾默生旗下）为其RX3i 和 PACSystems PLC 平台生产的一款高速正交编码器接口模块。该模块专门设计用于连接旋转或线性正交编码器，解码其A、B相脉冲信号，为PLC系统提供高精度的位置、速度和方向反馈，是实现复杂运动控制的核心组件。

应用场景：

在一台高速印刷机的套色控制系统中，每个印刷单元的版辊必须保持极其精确的同步，任何微小的相位偏差都会导致套印不准，产生废品。GE IP-QUADRATURE 模块在此扮演着“位置眼睛”的关键角色。每个版辊的伺服电机后端都安装有高分辨率正交编码器。编码器输出的A、B相脉冲信号直接接入IP-QUADRATURE 模块。模块内部的高速计数器能精确捕获每一个脉冲的上升沿和下降沿（实现4倍频），并根据A、B相的相位差判断版辊的旋转方向。PLC CPU通过背板实时读取模块内的位置计数值，并与主轴编码器位置进行高速比较，计算出同步误差，从而实时调整伺服电机的转速和相位，确保所有颜色精准套印。它的高计数带宽和抗噪声能力是保障印刷机在高速运行下仍能保持微米级同步精度的基础。

**核心参数速览：

技术原理与创新价值：

创新点1：精准的正交解码与高分辨率位置反馈。 IP-QUADRATURE 模块的核心价值在于其正交解码能力。它不仅能对A相或B相的脉冲进行计数（1倍频），还能在A、B相各跳变一次时计数（2倍频），甚至能在A、B相的每个上升沿和下降沿都计数（4倍频）。这相当于将编码器的物理分辨率提高了4倍，从而获得了极其精确的位置信息，为高精度定位和速度控制提供了数据基础。创新点2：极高的计数速度与确定性响应。 该模块采用专用的硬件处理逻辑，计数操作不依赖于PLC的扫描周期。它能够以MHz级别的速度响应编码器脉冲，确保在电机高速旋转时也不会丢失任何一个脉冲。这种“硬件级”的处理速度保证了位置反馈的实时性和准确性，满足了高速、高动态性能的运动控制需求。创新点3：强大的抗干扰与诊断功能。 模块通常配备可配置的数字滤波器，可以滤除因线路感应或触点抖动引起的电气噪声，防止误计数。同时，模块提供丰富的状态信息（如计数溢出、信号错误、电源故障），并通过LED指示灯直观显示，极大地方便了系统的调试和故障诊断。

应用案例与行业价值：

案例：某钢板连续酸洗生产线活套车位置同步控制。 活套车需要在生产线速度波动时通过前后移动来储存或释放钢带，保持工艺段张力恒定。其位置控制精度直接影响钢板表面质量和生产线速度。系统采用GE IP-QUADRATURE 模块连接活套车行走电机的高精度编码器。模块实时反馈活套车的绝对位置，PLC根据此位置和线速度计算出所需的活套量，精确控制电机的收放卷。在一次设备改造后，由于使用了IP-QUADRATURE 模块的4倍频模式，位置检测分辨率显著提高，活套车的启停和加减速更加平滑，有效消除了因位置抖动导致的钢带划伤，产品合格率提升了约1.5%。设备工程师评价：“IP-QUADRATURE 模块提供的位置数据非常稳定和精确，它让我们对活套车的控制达到了一个新的水平，是保证生产线高效高品质运行的关键。”

相关产品组合方案：

· ••GE RX3i 或 PACSystems CPU：如IC695CPU315，是处理位置数据并进行运动控制计算的核心。

· ••伺服驱动器/变频器：如GE 的SD系列，接收CPU指令，驱动电机。

· ••正交编码器：如高分辨率增量式编码器，为IP-QUADRATURE 提供A/B/Z相信号。

· ••其他RX3i I/O 模块：如数字量、模拟量模块，构成完整的控制系统。

· ••Proficy Machine Edition 编程软件：用于对IP-QUADRATURE 模块进行硬件组态、参数设置和编程。

· ••运动控制模块：更高级的运动控制器，与IP-QUADRATURE 采集的位置反馈协同工作。

· ••信号调理模块/中继器：在长距离传输或恶劣环境下，用于增强编码器信号。

安装维护与全周期支持：

GE IP-QUADRATURE 模块的安装需在系统断电下进行，将其牢固插入RX3i 或 PACSystems 的指定槽位。接线是关键，需使用屏蔽双绞线连接编码器，并将屏蔽层在控制器侧单端接地，以最大限度抑制干扰。编码器的电源和信号线极性需正确。日常维护主要是检查连接器是否松动，电缆屏蔽是否完好。通过编程软件监控计数器的值是否随电机转动平滑变化，是判断系统工作正常的有效方法。若出现计数不准或丢失，应首先检查编码器供电、电缆和接地。
