TRICONEX 3101

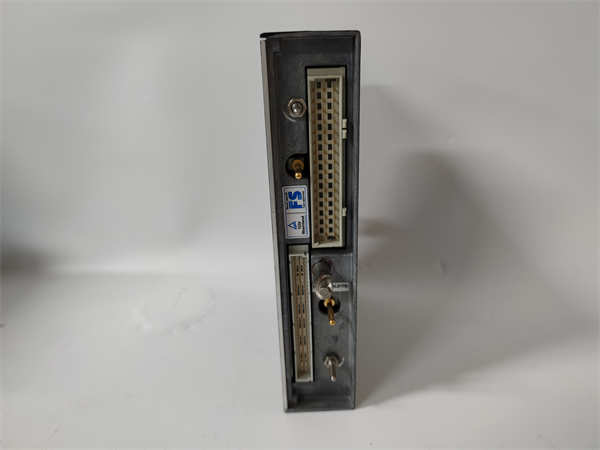

TRICONEX 3101 是英维思（TRICONEX）公司生产的Tricon安全仪表系统（SIS）中的三重化（TMR）模拟量输入模块。该模块专门用于采集连续过程安全参数，如压力、温度、流量、液位等4-20mA信号，支持HART协议通信，为安全仪表系统提供高精度、高可靠性的模拟量信号采集能力，满足IEC 61508 SIL 3安全完整性等级要求。

应用场景：

在大型石化企业乙烯裂解装置中，裂解炉出口温度是至关重要的安全参数，直接关系到装置安全运行和产品质量。该系统采用TRICONEX Tricon安全控制器，配置了3101模拟量输入模块来采集炉管出口温度变送器的4-20mA信号（带HART协议）。当炉管温度达到高高报警设定值时，3101模块的三重化采集系统通过"三取二"表决机制确认危险状态，触发安全联锁动作，快速切断进料阀门并启动紧急泄压系统。在实际运行中，3101模块的HART协议支持功能使得运维人员可以通过系统远程监控温度变送器的设备状态、进行在线校验，实现了预测性维护。

核心参数速览：

技术原理与创新价值：

创新点1：三重化信号采集与HART协议集成 TRICONEX 3101 采用三个独立的信号调理和A/D转换通道，每个通道都包含HART调制解调器。三个处理器同时采集模拟信号和HART数字信号，通过"三取二"表决确保数据的可靠性。HART协议的支持使得模块能够与智能变送器进行双向数字通信，读取设备状态、诊断信息，并进行远程参数配置，大大提升了系统的智能化水平。 创新点2：先进的信号处理与抗干扰设计 模块采用△-Σ型高精度ADC转换器，结合可编程增益放大器和数字滤波器，有效抑制工业现场噪声。其优秀的共模抑制比（>120dB）和通道间隔离设计，确保在恶劣电磁环境下信号的准确性。专门的HART滤波器能够从4-20mA模拟信号中准确提取HART数字信号，实现模拟量与数字量的并行处理。 创新点3：全面的诊断与预测性维护功能 3101 模块具备完善的自我诊断功能：

· 模拟量诊断：断线检测（<3.6mA报警）、超量程检测

· HART通信诊断：通信质量监测、设备响应状态检查

· 硬件自检：ADC基准电压、存储器、通信接口定期自检 诊断信息通过LED指示灯和系统事件日志实时上报，支持预测性维护。

应用案例与行业价值：

案例一：海上平台紧急关断系统压力监测 在深海钻井平台井口紧急关断系统中，3101模块采集井口压力和温度变送器信号。其HART功能使得中控室可以实时监控变送器的"设备健康状态"，在一次变送器膜片轻微腐蚀的早期，通过HART诊断参数的变化趋势预警，避免了因仪表故障导致的非计划关停，保障了连续生产。 案例二：制药厂生物反应器安全控制 在疫苗生产的生物反应器中，培养液pH值和溶氧浓度是关键安全参数。系统使用3101模块采集带HART的智能pH计和溶氧仪信号。通过HART协议，质量部门可以远程审计仪表校准记录，满足GMP规范要求，同时模块的高精度确保了工艺参数的准确控制。

相关产品组合方案：

1. Tricon主处理器：3008/4351B - 系统核心处理单元

2. 数字量模块：2101/2351 - 开关量信号处理

3. 模拟量输出模块：2481 - 模拟控制信号输出

4. 通信模块：4119A - 与DCS系统集成

5. HART智能变送器：压力、温度、液位变送器

6. Tristation 1131软件：系统组态与HART设备管理

7. 安全栅/隔离器：为本安回路提供保护

安装维护与全周期支持：

安装规范：

1. 模块安装在Tricon机架指定槽位

2. 信号线使用屏蔽双绞线，屏蔽层单点接地

3. HART网络总阻抗需控制在250-1000Ω范围

4. 动力电缆与信号电缆最小间距300mm

维护要求：

1. 每月检查模块状态指示灯和HART通信状态

2. 每季度进行精度校验和HART通信测试

3. 每年进行全面的安全功能测试

4. 定期备份HART设备配置参数
